PCB打样中空心铆钉应用规范与工艺控制要点

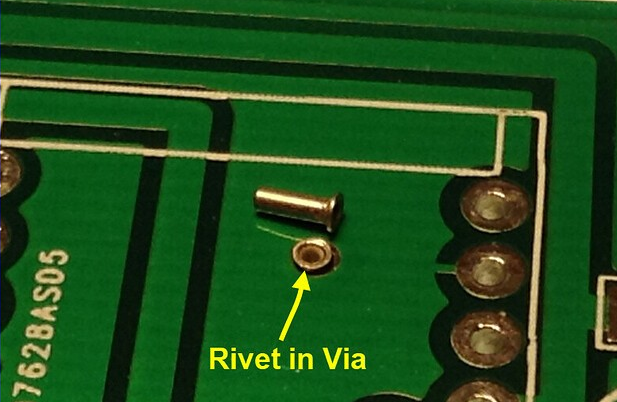

精密PCB打样中，空心铆钉的结构支撑与电气连接功能直接影响产品可靠性。

​

一、空心铆钉核心设计规范

1. 结构参数匹配原则

• 孔径公差控制
  铆钉孔直径需满足：

  D_hole = D_rivet + (0.1~0.2)mm


  以Φ2.0mm铆钉为例，推荐孔径2.1-2.2mm。实测数据显示，0.15mm间隙可使扩口变形量均匀性提升40%。

• 焊接式铆盘设计
  焊盘直径需满足：

  D_pad ≥ D_flare + 0.5mm


  其中D_flare为扩口最大直径，环宽≥0.25mm防止焊料溢流。

2. 材料适配方案

应用场景铆钉材质镀层处理抗剪强度(N)常规消费电子铝合金H14化学镀镍800-1200车载高温环境不锈钢304钝化处理1500-2500高频信号传输磷青铜C5191化学沉银0.3μm1000-1500

二、PCB打样工艺控制

1. 关键工序参数

1. 扩口成型工艺

   • 喇叭口角度：90°±5°（自动铆接设备）

   • 裂口深度：0.3-0.5D（D为铆钉直径）

   • 成型压力：铜基板0.8-1.2MPa，铝基板0.5-0.8MPa

2. 焊接工艺窗口

   • 波峰焊：峰值温度245±5℃，接触时间3-5s

   • 选择性焊接：氮气环境氧含量＜100ppm

   • 焊料填充要求：孔壁润湿角＜35°，填充率＞85%

2. 质量检测标准

• 机械性能检测

  • 轴向拉力：≥1.5倍标称载荷（IPC-9708）

  • 振动测试：20-2000Hz/15min无松动（IEC 60068-2-6）

• 电气性能验证

  • 接触电阻：＜5mΩ（四线法测量）

  • 热循环测试：-40℃~125℃/1000次，ΔR＜10%

三、典型失效模式与改进方案

1. 扩口偏心问题

成因分析：

• 孔壁间隙＞0.2mm

• 铆接压力偏差＞15%

• 板材硬度不均（CTE差异＞5ppm/℃）

解决方案：

• 采用阶梯钻工艺，孔壁粗糙度＜Ra1.6μm

• 安装定位夹具，同轴度公差≤0.05mm

• 预置铜合金加强环（厚度0.3-0.5mm）

2. 焊料填充不足

优化措施：

• 增加助焊剂喷涂量（30-35g/m²）

• 采用Sn96.5Ag3.0Cu0.5高润湿性焊料

• 设计45°倒角孔口（深度0.1-0.2mm）

优秀的空心铆钉设计可使PCB结构强度提升50%，热循环寿命延长至8000次以上。
