六层板焊接缺陷快速定位技术大全

原创 于 2025-05-21 15:22:02 发布 · 526 阅读 · 6 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#制造 #pcb工艺 #捷配

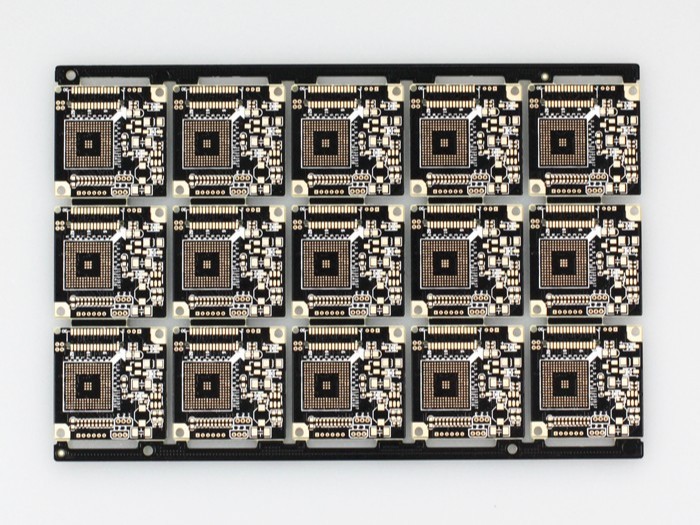

在5G通信、工业控制等高端电子领域，六层PCB的焊接质量直接影响产品可靠性。系统解析焊接缺陷的快速定位方法与修复方案，为电子制造工程师提供可执行的技术规范。

一、核心缺陷类型与特征

  1. 虚焊缺陷

  • 热应力型：层间焊点出现灰暗环状裂纹（宽度＞50μm）

  • 污染型：焊盘表面氧化层厚度＞2μm导致接触电阻异常

  • 工艺缺陷：回流焊峰值温度偏离推荐值±10℃

  1. 短路缺陷

  • 层间短路：层间介质厚度＜8μm导致铜箔穿透

  • 桥接短路：相邻焊点锡量超过0.15mm³

  • 残留短路：助焊剂残留物电导率＞5×10⁻⁶S/m

二、五步定位法技术规范

目视初筛

  • 使用5倍放大镜检查BGA焊盘（重点观察0201以下封装）

  • 热成像扫描：设置5℃温差阈值锁定异常区域

  • X射线预检：采用20μm分辨率检测内层焊点

电气检测

  • 万用表分段测试：按四层结构逐区断电排查

  • 毫欧表精确测量：铜箔电阻率检测精度达0.1μΩ

热特性分析

  • 红外热像仪：0.05℃温度分辨率捕捉异常温升

  • 热冲击测试：288℃/10s循环验证可靠性

微观检测

  • SEM扫描电镜：观察焊点微观结构（分辨率10nm）

  • EDS能谱分析：检测焊料成分偏移（精度±0.1%）

工艺回溯

  • 建立焊接参数矩阵（温度/时间/风量组合）

  • 对比IPC-A-610H标准判定工艺偏差

三、典型缺陷定位案例
案例1：BGA虚焊定位

  • 现象：某通信模块出现间歇性通信故障

  • 检测过程：
    ① 热成像显示BGA中心温度异常（ΔT=8℃）
    ② X射线发现中心焊点空洞率＞15%
    ③ SEM检测到铜焊盘氧化层厚度达3.2μm

  • 修复方案：采用选择性激光补焊（精度10μm）

案例2：电源层短路排查

  • 现象：+12V电源网络短路

  • 检测流程：
    ① 毫欧表锁定短路区域（电阻＜0.5Ω）
    ② 热风枪分段加热（每区升温速率≤5℃/min）
    ③ 红外检测定位到0.4mm宽短路走线

  • 修复方案：紫外激光切割（线宽精度±2μm）

四、工艺优化方案

  1. 回流焊参数优化

  • 峰值温度：根据基板TG值调整（FR-4：235-245℃）

  • 液相时间：维持60-90秒（确保焊料完全熔融）

  • 冷却速率：4℃/s以上（减少热应力）

  1. 缺陷预防措施

  • 建立焊料润湿性数据库（接触角＜25°为合格）

  • 采用氮气回流（氧含量＜50ppm）

  • 实施焊前等离子清洗（表面张力提升30%）

  1. 智能检测系统

  • AOI+AI缺陷识别（准确率＞99.2%）

  • ICT在线测试覆盖率98%

  • 工艺参数自适应系统（节拍缩短25%）
