PCB高多层电路板打样四大核心难点全解

一、内层线路制作挑战

1. 高精度图形控制
   高多层电路板内层线路需满足4mil线宽/线距（0.1mm）设计，阻抗控制公差±5%。ARM开发板等高端产品阻抗线密度达20条/cm²，曝光设备需具备5μm对位精度。

2. 特殊材料加工
   采用建滔IT180A高TG材料（Tg≥180℃）时，铜箔厚度≥2oz需特殊蚀刻参数。高频板材（如Rogers RO4350B）的Dk值需稳定在3.48±0.05，加工温度需控制在30℃±2℃。

3. 薄芯板处理

4. 0.2mm厚度芯板压合前需真空包装防潮，层压压力需从常规300psi降至250psi，防止6层以上堆叠时起皱变形。

二、层间对准精度控制

1. 材料涨缩补偿
   菲林尺寸受45%-65%湿度影响产生±0.05%涨缩。12层板需建立X/Y轴独立补偿模型，芯板尺寸补偿误差＜25μm。

2. 先进定位技术
   四槽定位系统（Pin LAM）实现±25μm层间对位，激光直接成像（LDI）设备将曝光精度提升至±8μm，比传统设备提升60%。

3. 环境控制标准
   图形转移车间需维持23℃±1℃恒温，湿度50%±5%。每4小时进行设备热补偿校准。

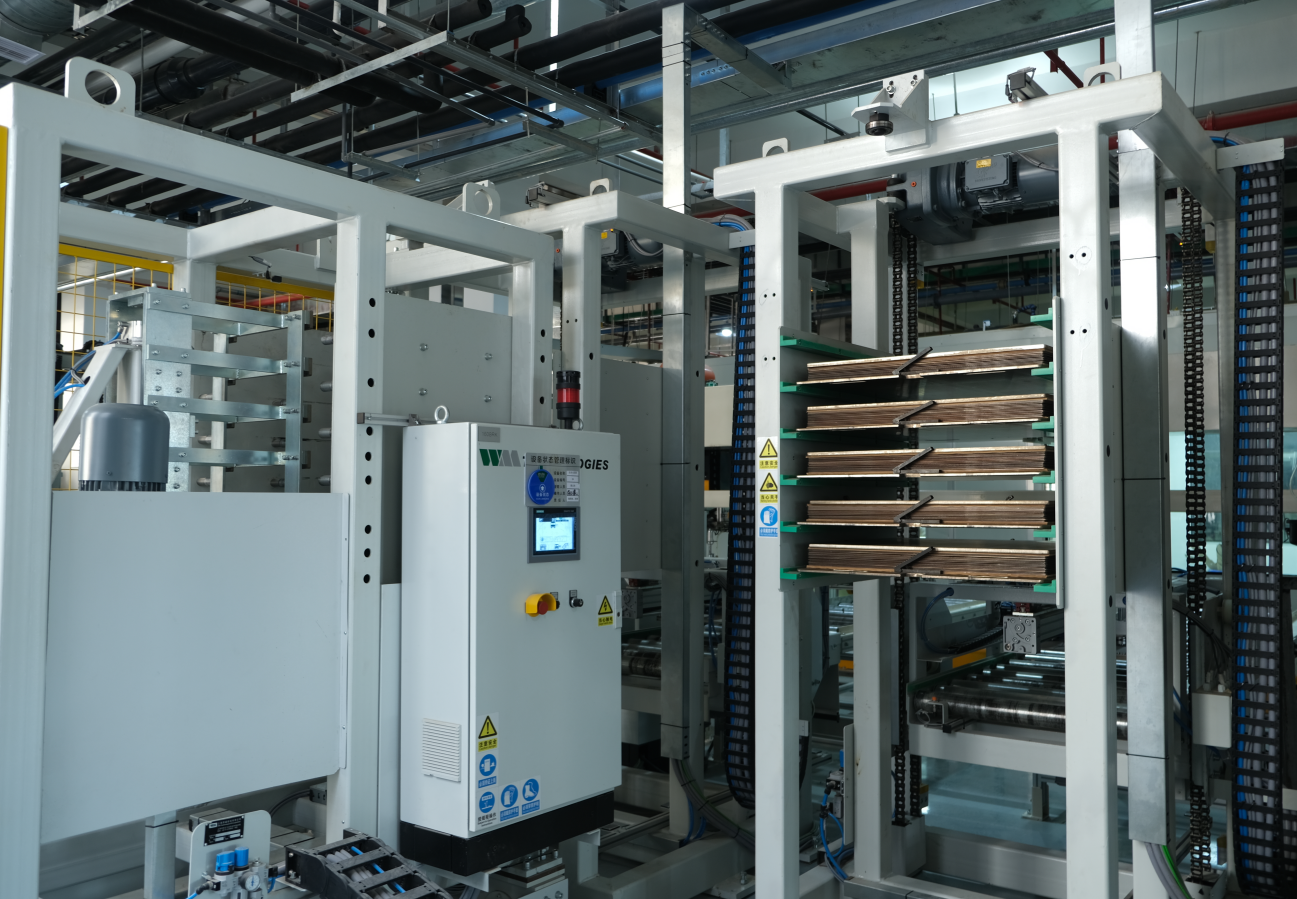

三、多层压合工艺难点

1. 叠层结构设计
   8层板典型叠层：
   Top-Gnd-Signal-Pwr-Gnd-Signal-Pwr-Bottom
   介质层厚度需＞0.09mm，含胶量65%的半固化片用量占比＞40%。

2. 压合参数优化
   • 温度曲线：阶梯升温速率≤2℃/min，170℃恒温120min

• 压力控制：350psi±5%分段加压

• 真空度：＜50Pa防止气泡残留

1. 缺陷预防措施
   X-ray检测设备检测分层缺陷，检测精度0.02mm。热应力测试需通过3次288℃/10s浸锡试验。

四、高密度钻孔技术难点

1. 微孔加工参数
   | 孔径类型 | 加工方式 | 精度控制 |
   | 0.15mm机械孔 | 分段钻孔 | 位置偏差±25μm |
   | 0.1mm激光孔 | CO2激光 | 锥度＜5% |

2. 特殊材料处理
   高TG板材钻孔需降低转速至12万转/分，进刀速率调整至1.2m/min，断刀率从3%降至0.8%。

3. CAF效应防控

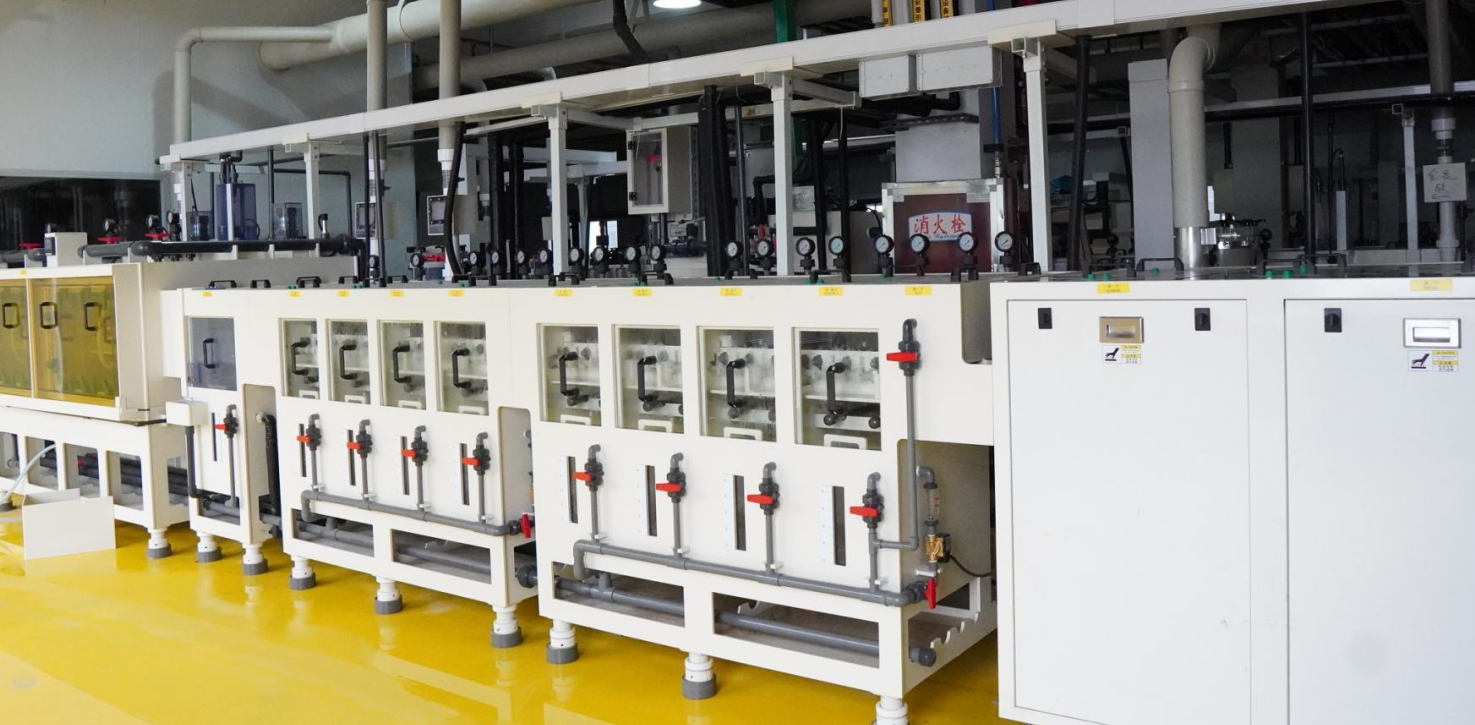

   相邻过孔间距＞0.3mm，孔壁铜厚≥18μm。采用脉冲电镀技术，孔铜均匀性＞90%。
