分享3D 封装模型如何助力PCB打样高效设计？

PCB 设计领域，传统的 2D 设计方式曾面临诸多痛点。设计师们花费大量时间进行人工手动标注，再将这些标注信息转交给机械设计工程师，由其利用 CAD 软件进行 3D 绘图。这一过程不仅耗时，还极易因人为因素出现错误，严重影响了设计效率与准确性。

3D 封装模型的优势：

提升设计效率

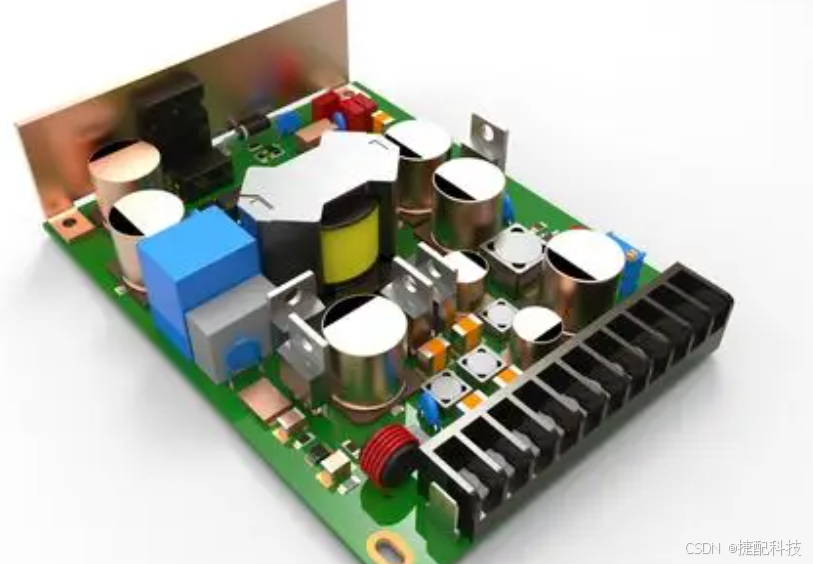

随着技术发展，3D 封装模型技术逐渐成熟。在 DXP 及 AD 时代，其优势愈发凸显。设计师在设计之初就能通过 3D 封装直观呈现真实的 3D 模型，无需再经历繁琐的人工标注与转交流程，大大节省了时间，让设计工作能够更快速地推进，尤其对于 PCB 快速打样来说，这一优势极为关键，能够帮助企业在短时间内完成设计迭代，抢占市场先机。

精准空间规划

3D 封装模型能够清晰展示器件的长宽高尺寸，甚至对于一些中空区域，也能直观判断下方是否可以摆放其他元件，有效避免了空间干涉问题。这种精准的空间规划能力，使得 PCB 设计在有限的空间内能够实现更合理的布局，提高了电路板的集成度与性能，为复杂电路设计提供了有力支持。

优化电路板布局

准确的 3D 模型为在真实 3D 空间中进行电路板布局提供了可靠依据。通过对 PCB 设计进行 3D 图形化，设计师可以从各个角度检查设计的内外部情况，及时发现并修正潜在问题。无论是元件的排列、走线的规划，还是散热等设计细节，都能在 3D 环境下得到更优化的调整，提升了电路板的整体质量和可靠性，确保 PCB 快速打样后的成品能够稳定运行。
