你为什么需要线路板设计的DFM分析软件？

在电子行业中，产品的质量和可靠性很大程度上取决于制造商的工艺能力。PCB 工厂可不是一个简单的 “黑箱” 生产线，并不是你提供了相关的 PCB 设计数据，几天后就能拿到与设计毫无二致的成品。

PCB 设计是一套完整且严谨的流程体系，而 PCB 制造则是另一套精密的生产加工体系。同时，PCB 设计数据并不等同于 PCB 制造数据。换言之，PCB 制造并不会直接使用 PCB 设计数据。PCB 设计数据需要通过计算机辅助制造（CAM）转化为机器可识别的生产数据。

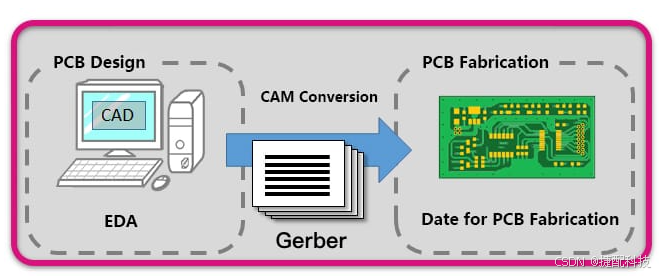

CAM 转换

若 PCB 设计师不了解 PCB 制造流程和 CAM 数据转换过程，或者 CAM 工程师不熟悉 PCB 设计的相关术语，那么在将 PCB 设计数据转化为制造数据时就会出现问题。

尤其是对于像 Gerber 这种描述单一图像的 “低级” 格式文件，还需要一个额外的描述文件来阐述 PCB 制造要求，例如阻抗控制、分层结构、表面处理等等。

用于 PCB 制造的信息既可以放在一个额外的 Gerber 文件中，也可以放在诸如 Word 文档之类的文件中，以图表形式进行说明。然而，只要存在文字描述，就难免会出现信息表达和理解方面的问题，往往需要借助电话、电子邮件或其他通讯工具进行沟通确认。倘若双方都使用各自的专业术语描述问题，又无法清晰理解对方的意思，就会认为对方对相关内容并不了解，这种低效甚至错误的沟通常常是导致 PCB 制造失败的原因。

为什么要进行 PCB 可制造性检查与分析？

作为一名合格且优秀的 PCB 设计师，在提交制造数据之前，应该在 CAM 中对数据进行检查。在布局过程中，需要从 PCB 制造商的角度审视设计，并根据不同 PCB 制造商的工艺能力调整 PCB 布局设计。这个过程就是面向制造的设计（DFM）。在设计 PCB 时，我们需要了解合作的 PCB 工厂的制造工艺、生产流程、板材性能等方面的情况。

或许你会疑惑，为什么要从 PCB 制造商的角度进行布局设计呢？这既不是给自己增加工作量，也不是为了减轻 PCB 制造商的 CAM 工程师的负担，而是为了确保 PCB 工厂生产出来的印刷电路板是合格产品。如果因为设计文档或制造信息有误导致产品出现缺陷，最终会延误项目进度，我们自己也会遭受损失。

拥有实用的 PCB DFM 工具至关重要

CAM 软件功能强大，非常适合 PCB 工厂的专业 CAM 工程师输出生产数据。然而，对于 PCB 设计师来说，使用 CAM 软件实际上会增加他们的学习成本。

在进行 PCB 设计时，我们可以通过在 EDA 设计软件中添加 DFM 设计规则来规避可制造性风险。在导出制造数据后，对制造数据的完整性进行自我检查。此时，我们只需要一个便捷、简单的 DFM 工具，而无需花费精力去学习如何使用 CAM 软件。一个好的 DFM 工具必须是设计和生产之间的桥梁，使 PCB 制造更容易。

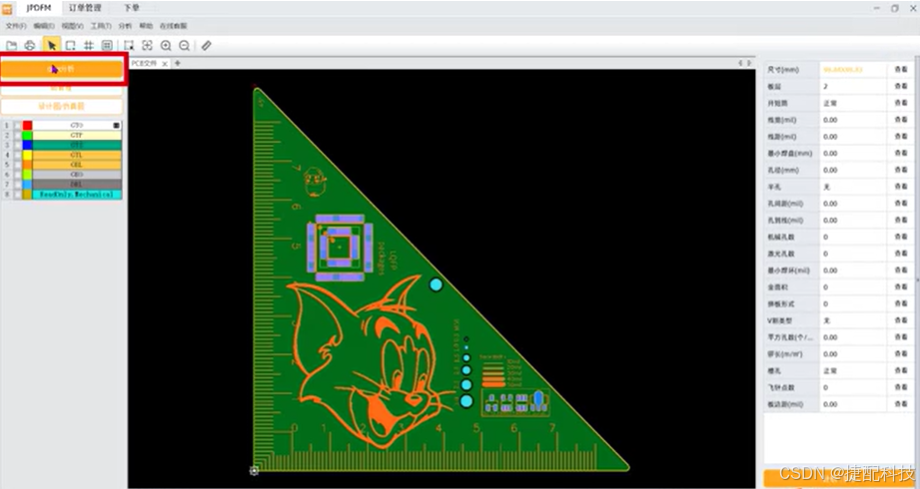

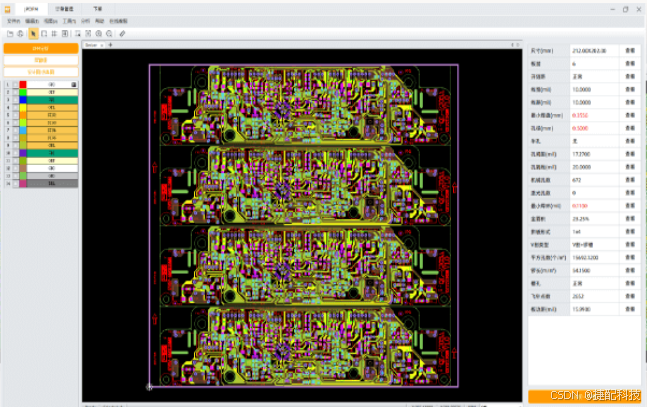

捷配DFM 是一款免费且易于使用的 PCB 可制造性设计分析软件和 PCB 在线检测工具，可以帮助工程师在生产前尽早发现设计问题并解决问题。它提高了产品质量和生产效率，缩短了产品开发周期。它还提高了企业的竞争力。
