6个基础模块电路，你能看懂几个？

于 2024-11-01 08:52:08 发布
阅读量274 收藏 1
点赞数 4
CC 4.0 BY-SA版权
分类专栏： PCB大全 文章标签： pcb工艺 制造 捷配
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/jiepei_PCB/article/details/143422644

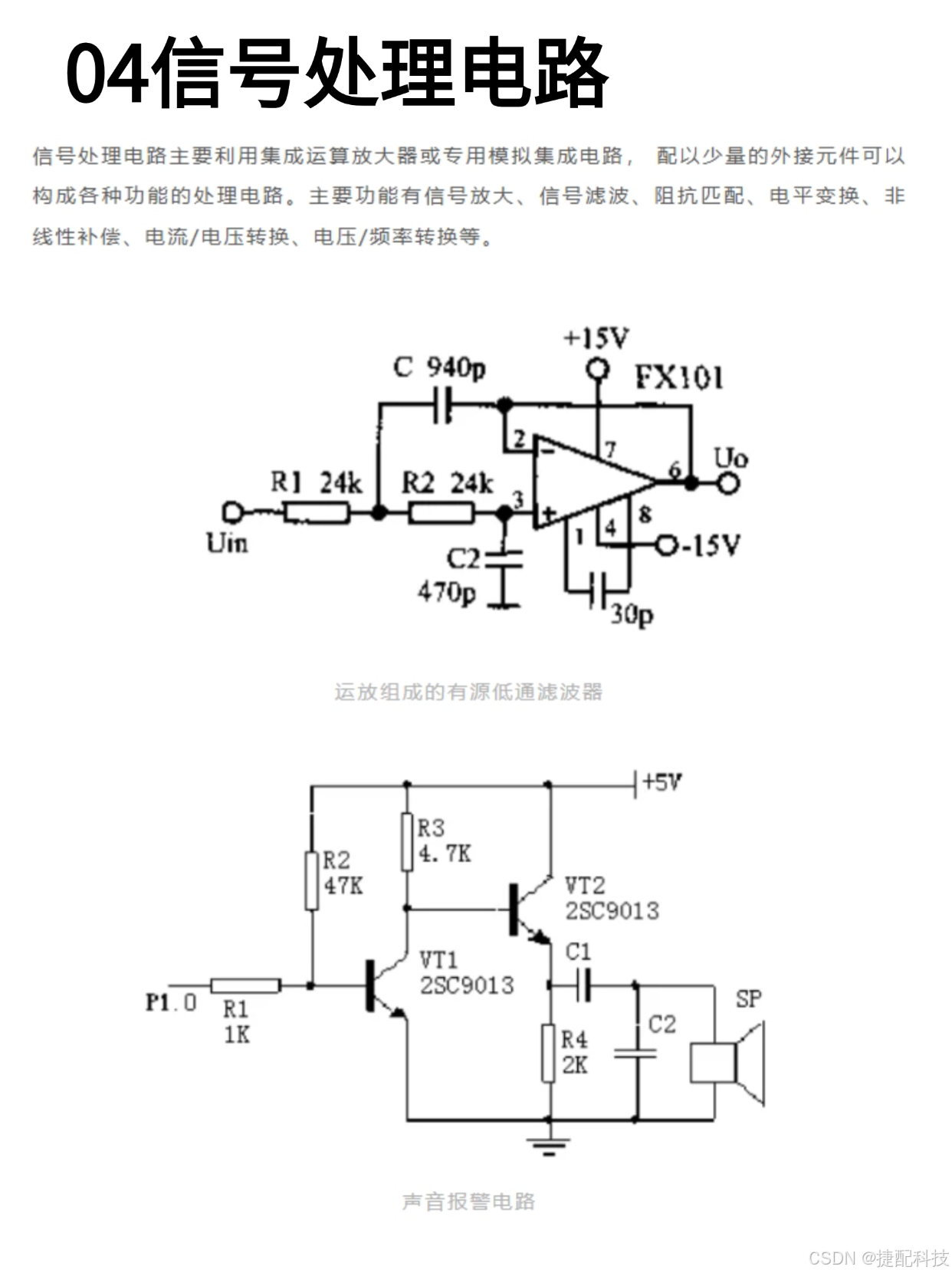

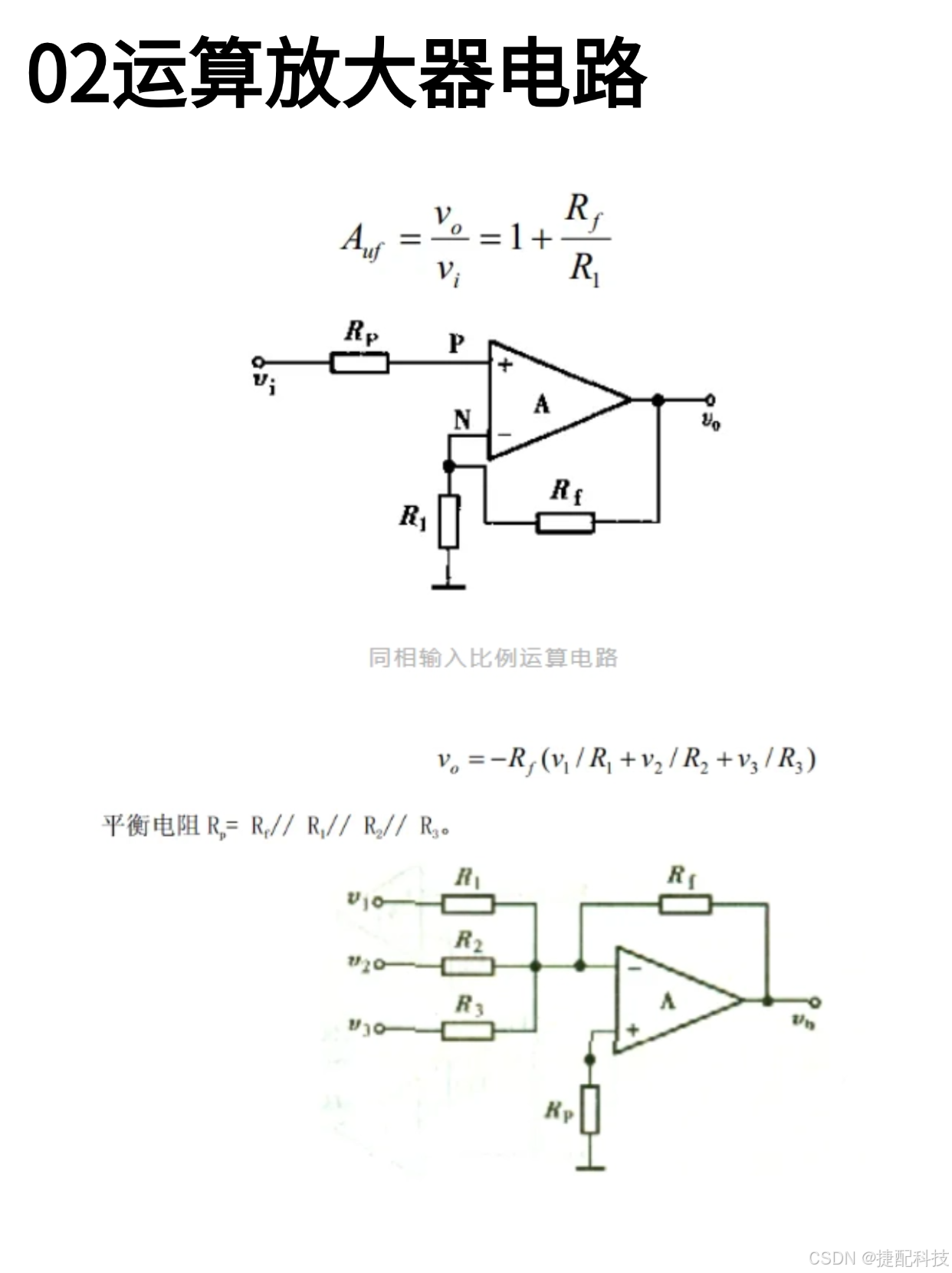

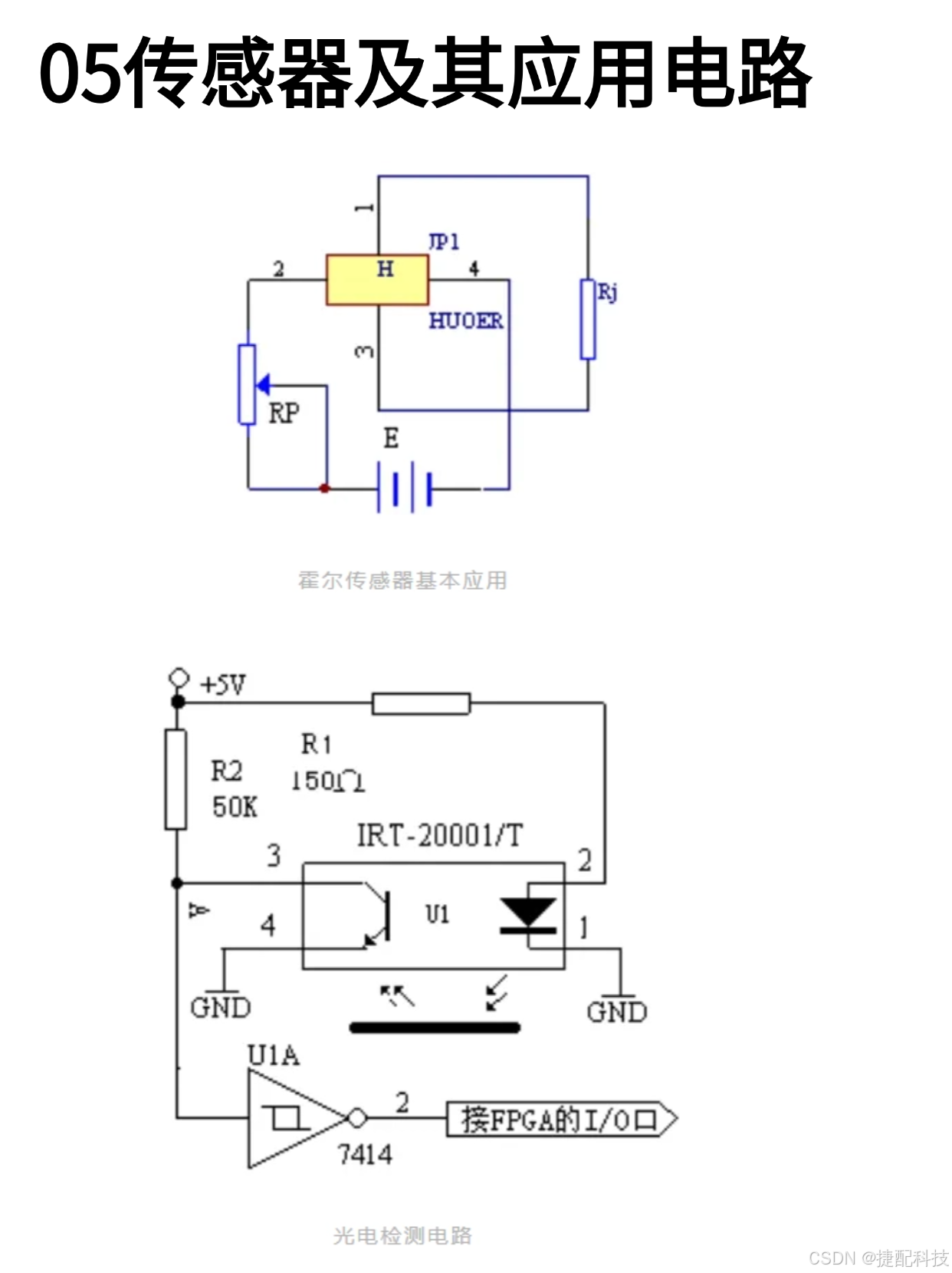

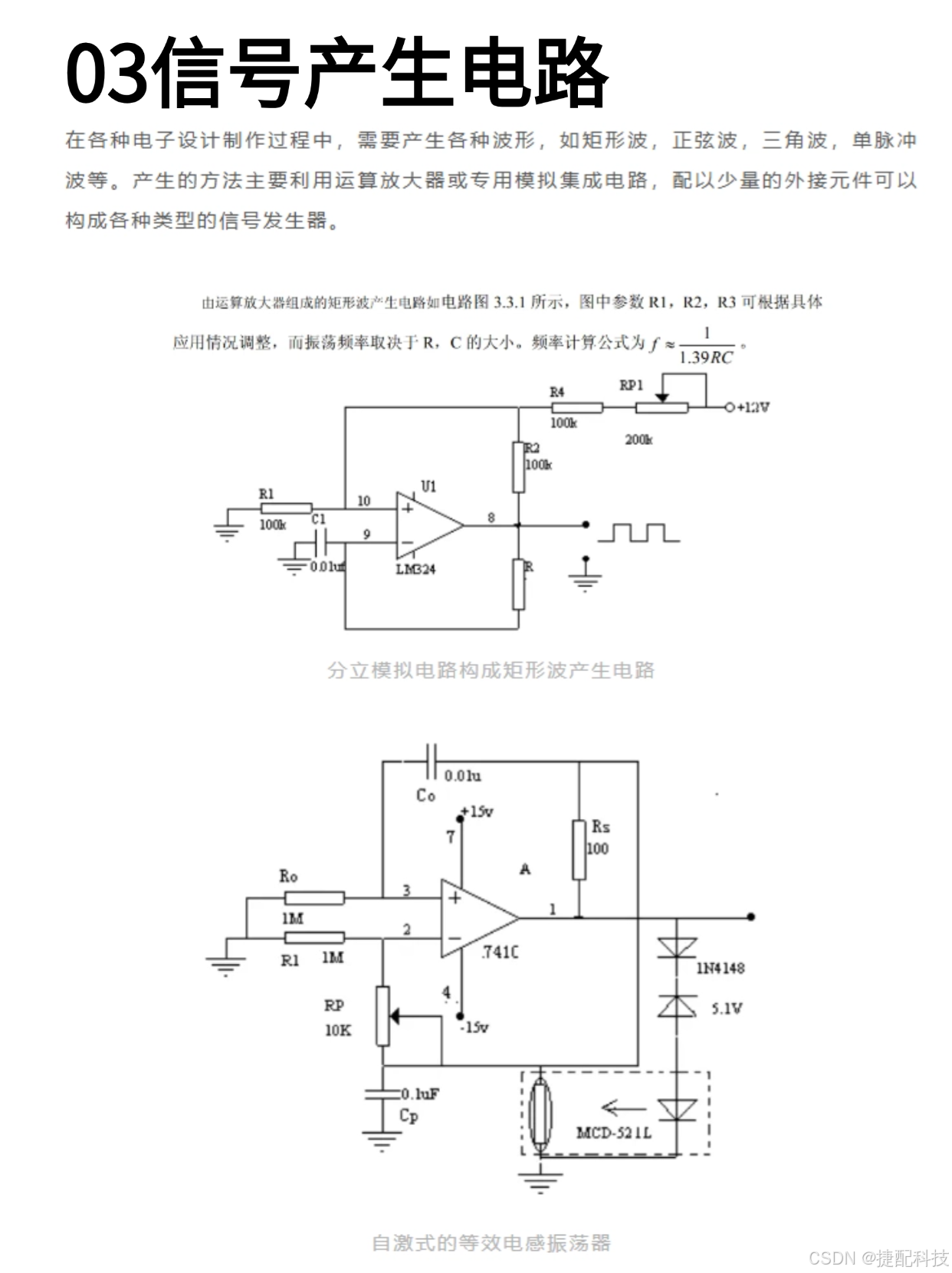

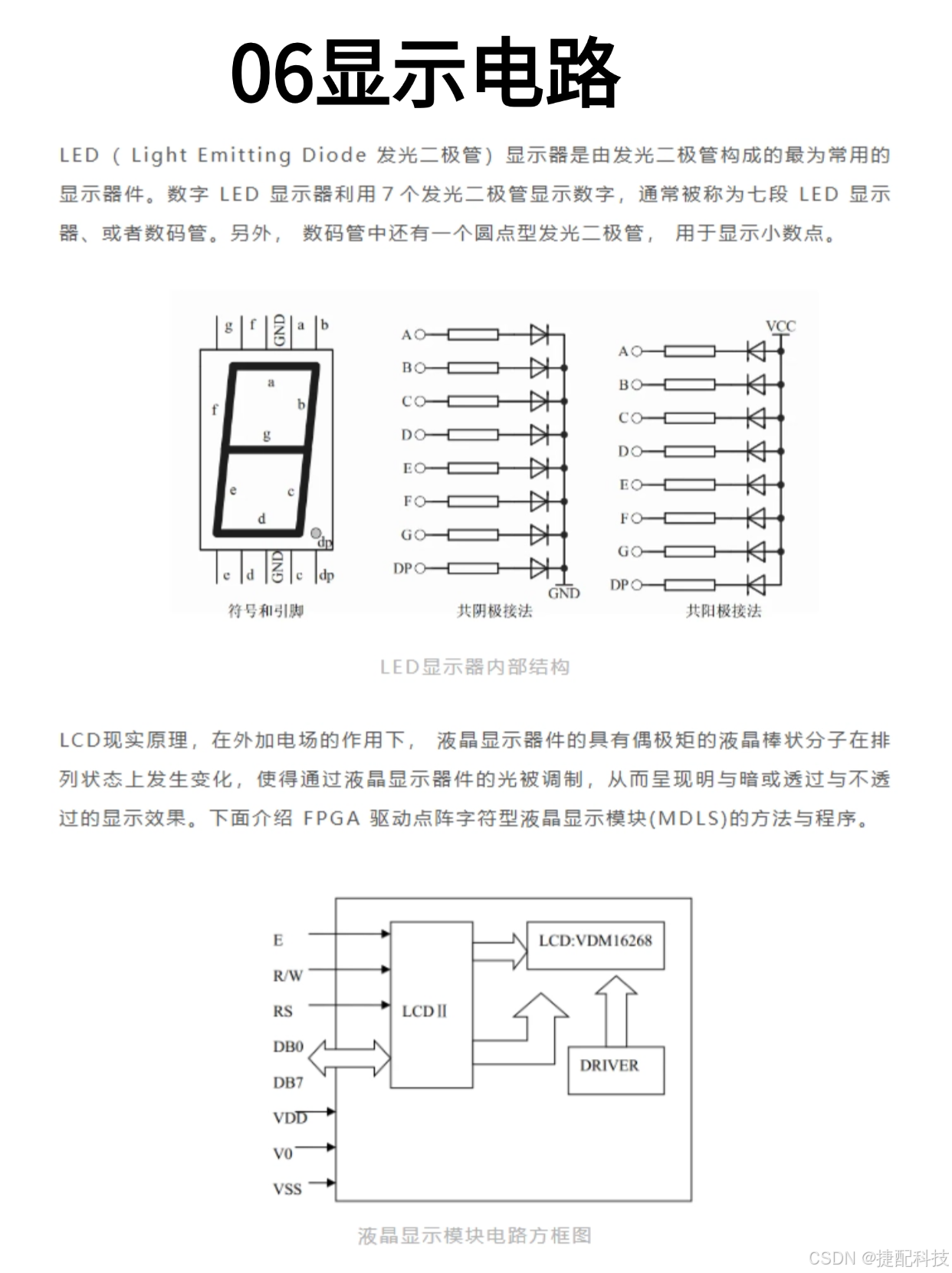

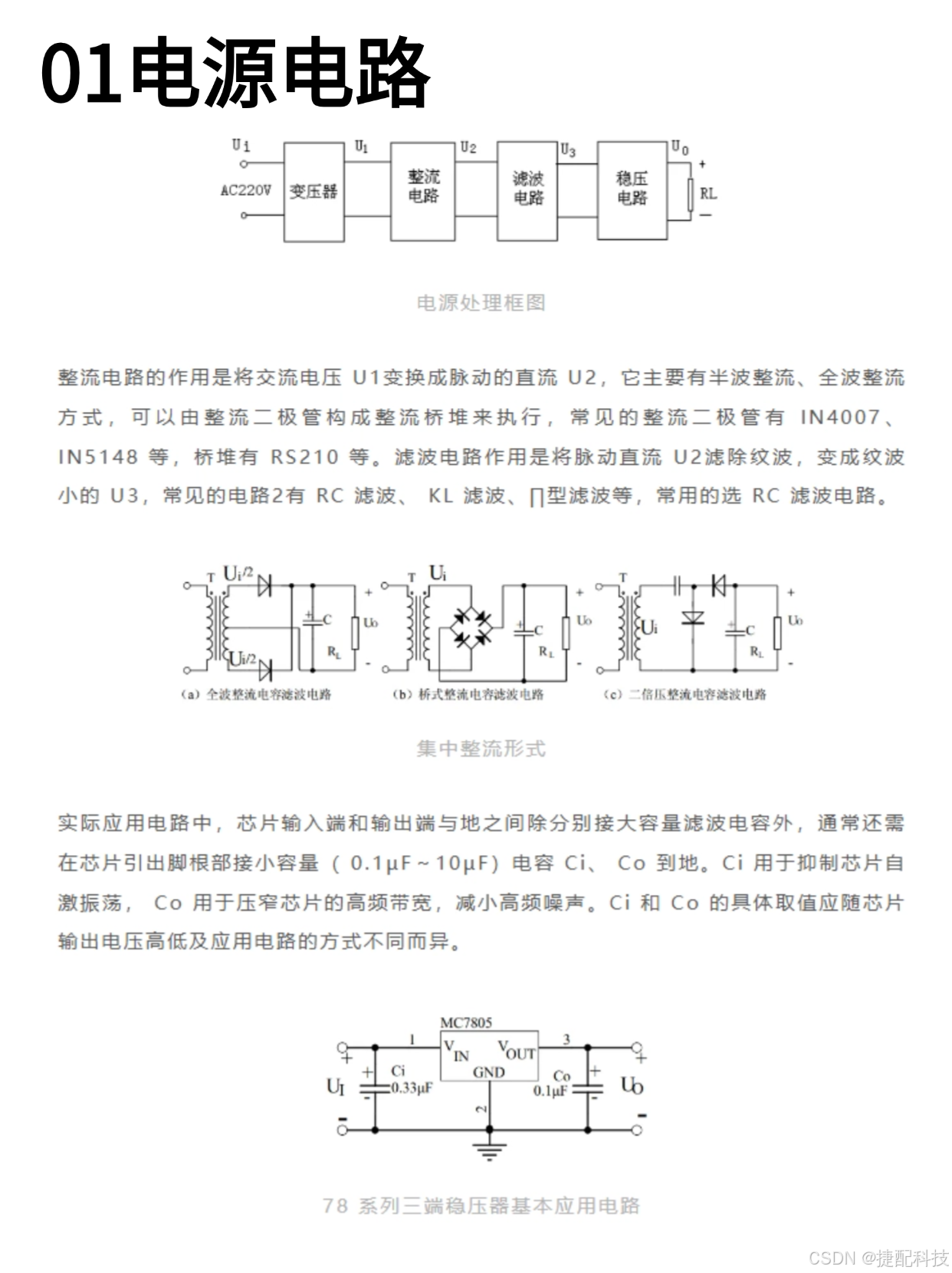

下面介绍电源电路、运算放大器电路、信号产生电路、信号处理电路、传感器及其应用电路以及显示电路，素材源于网络。
