UE4 SceneCapture2D RenderTarget 简单实现实时投屏效果

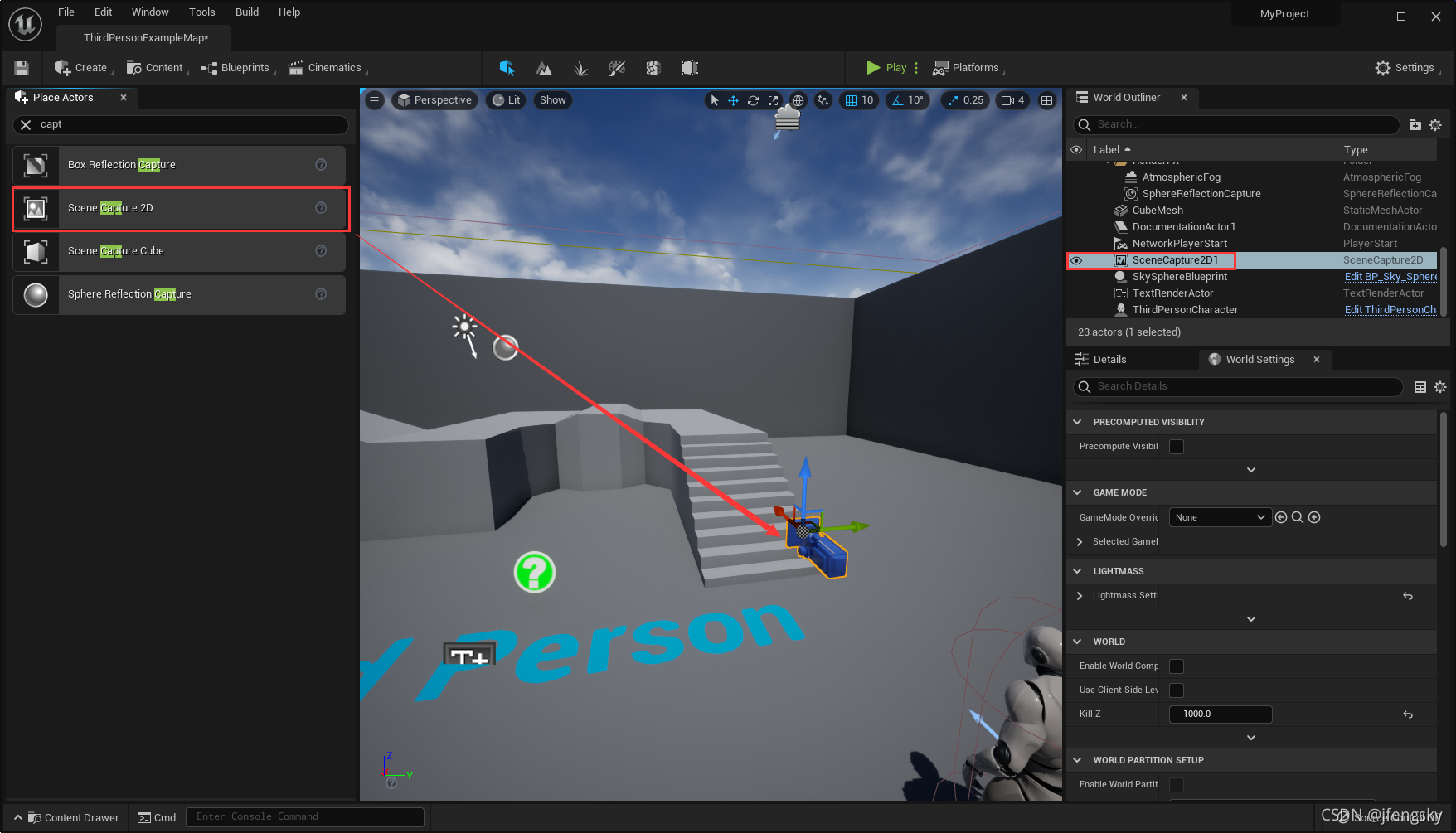

首先拖入组件Scene Capture 2D到场景

拖入组件Scene Capture 2D到场景

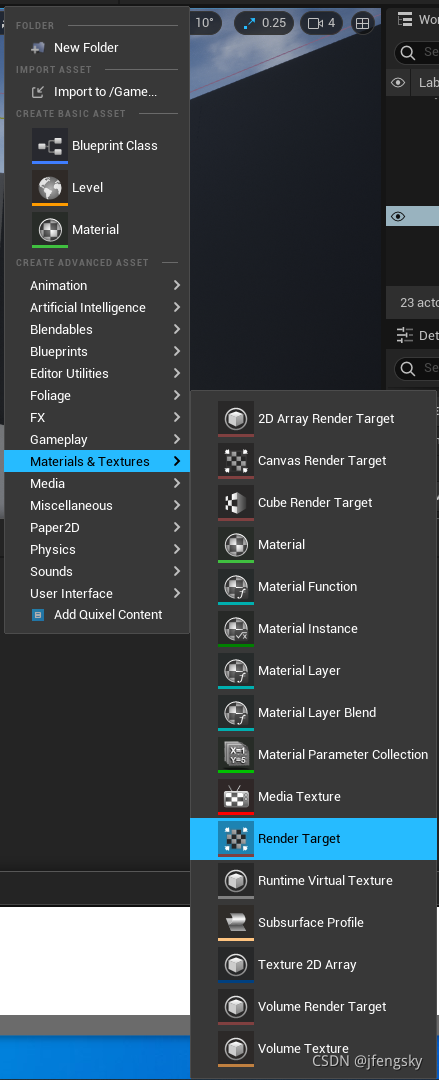

创建一个 Render Target

命名为TextureRenderTarget2D

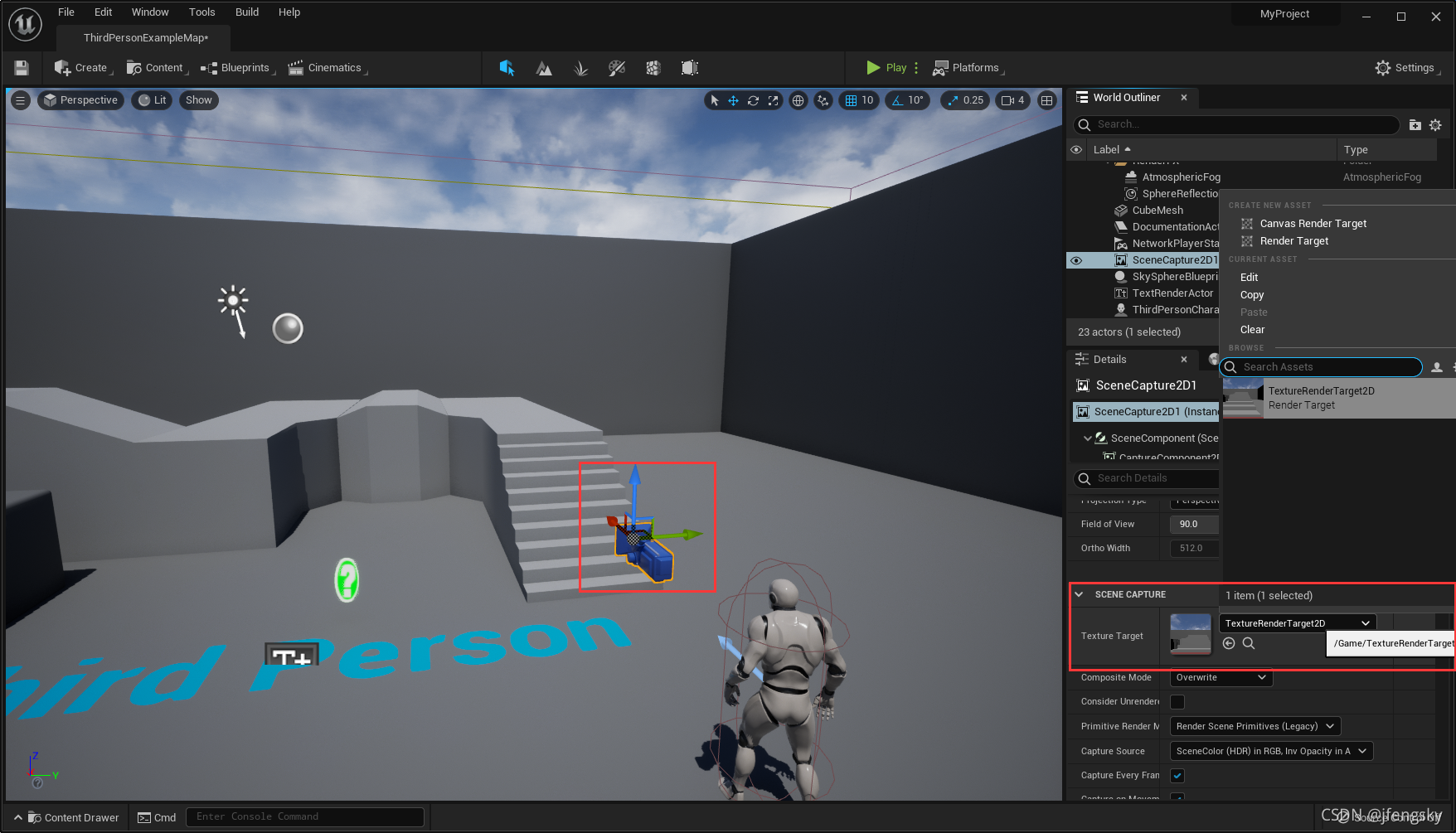

给Scene Capture 2D指定Render Target

选中Scene Capture 2D

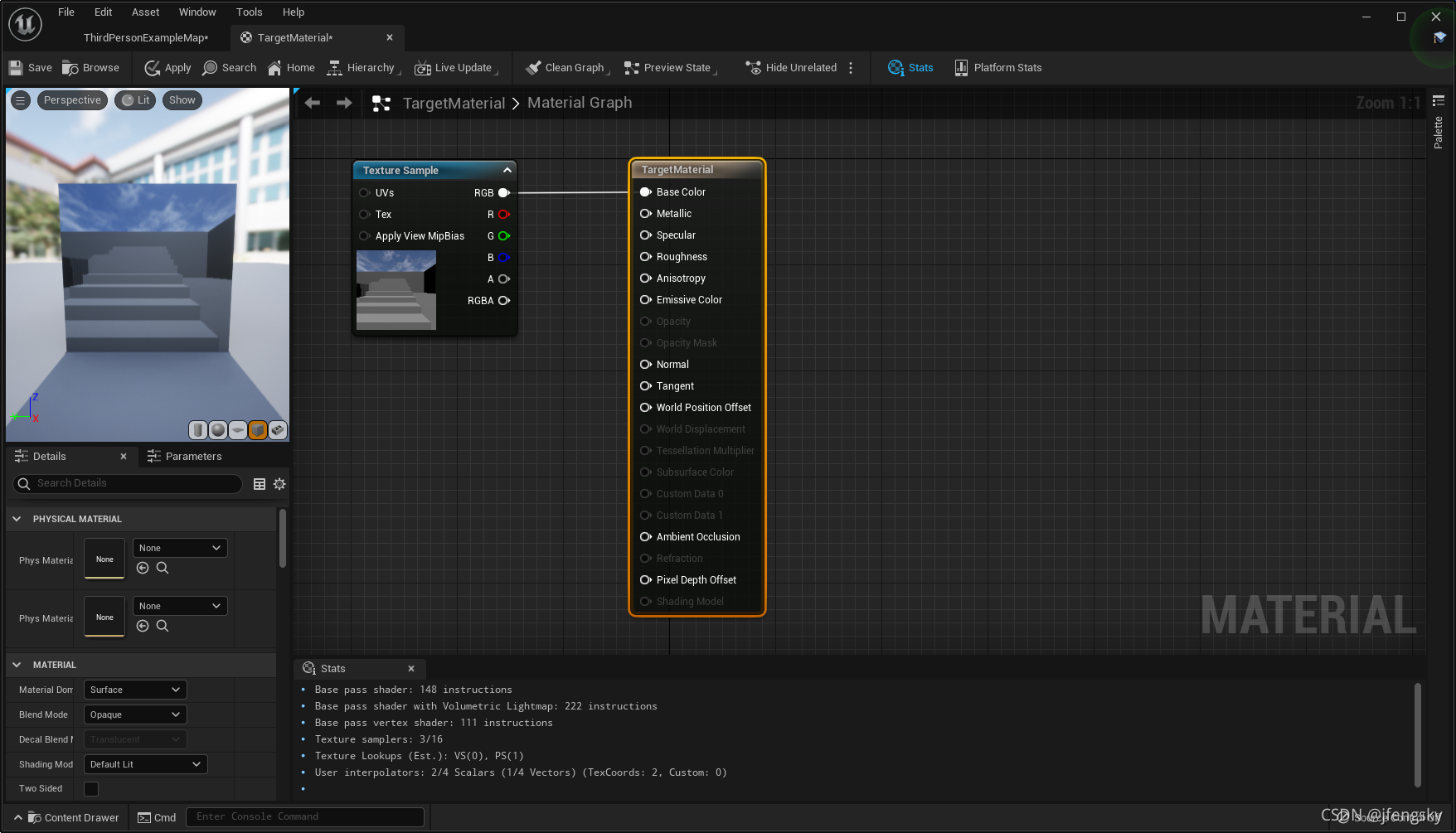

新建一个材质

命名为TargetMaterial，把TextureRenderTarget2D拖进来，并连接到Base Color
在这里插入图片描述

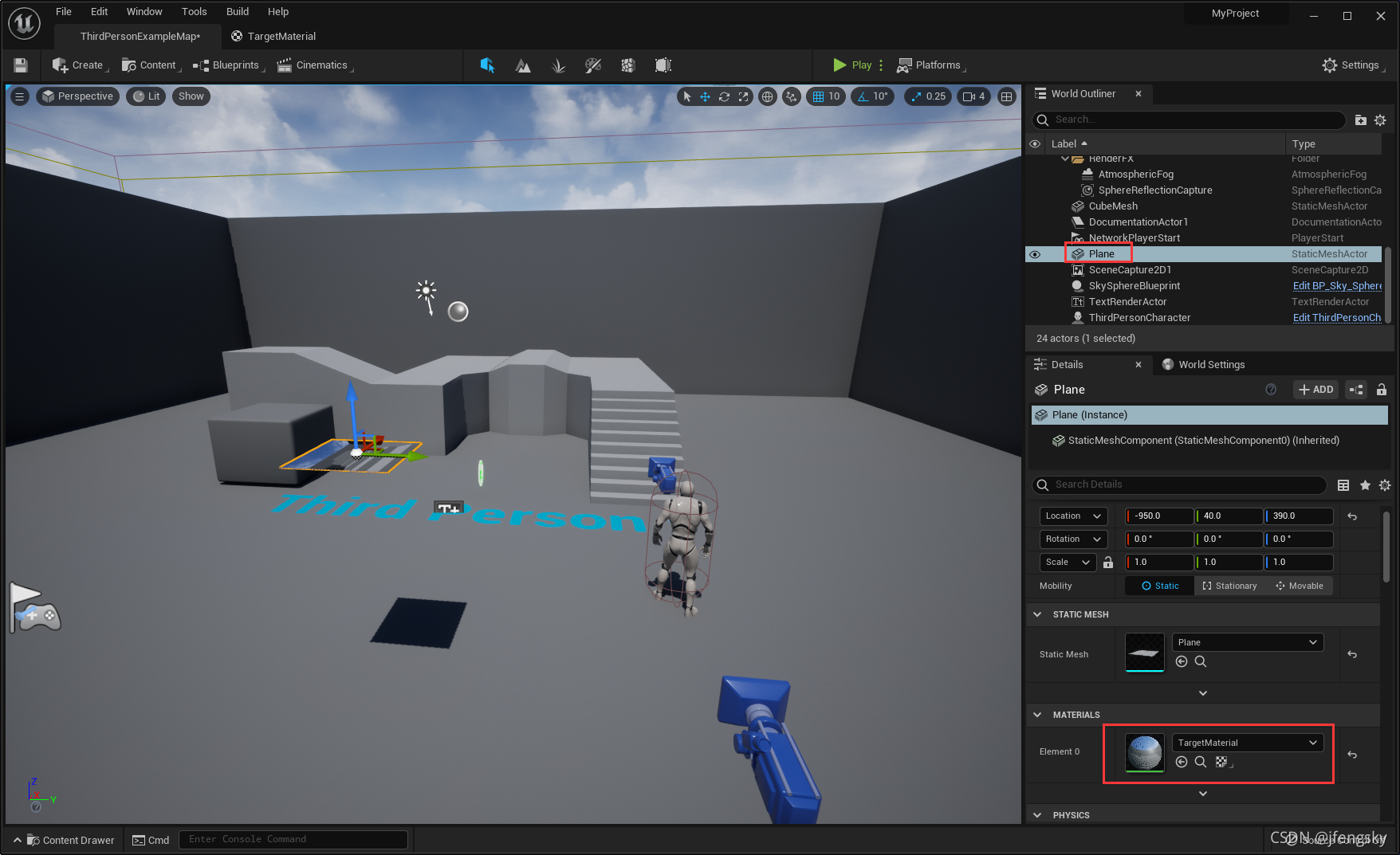

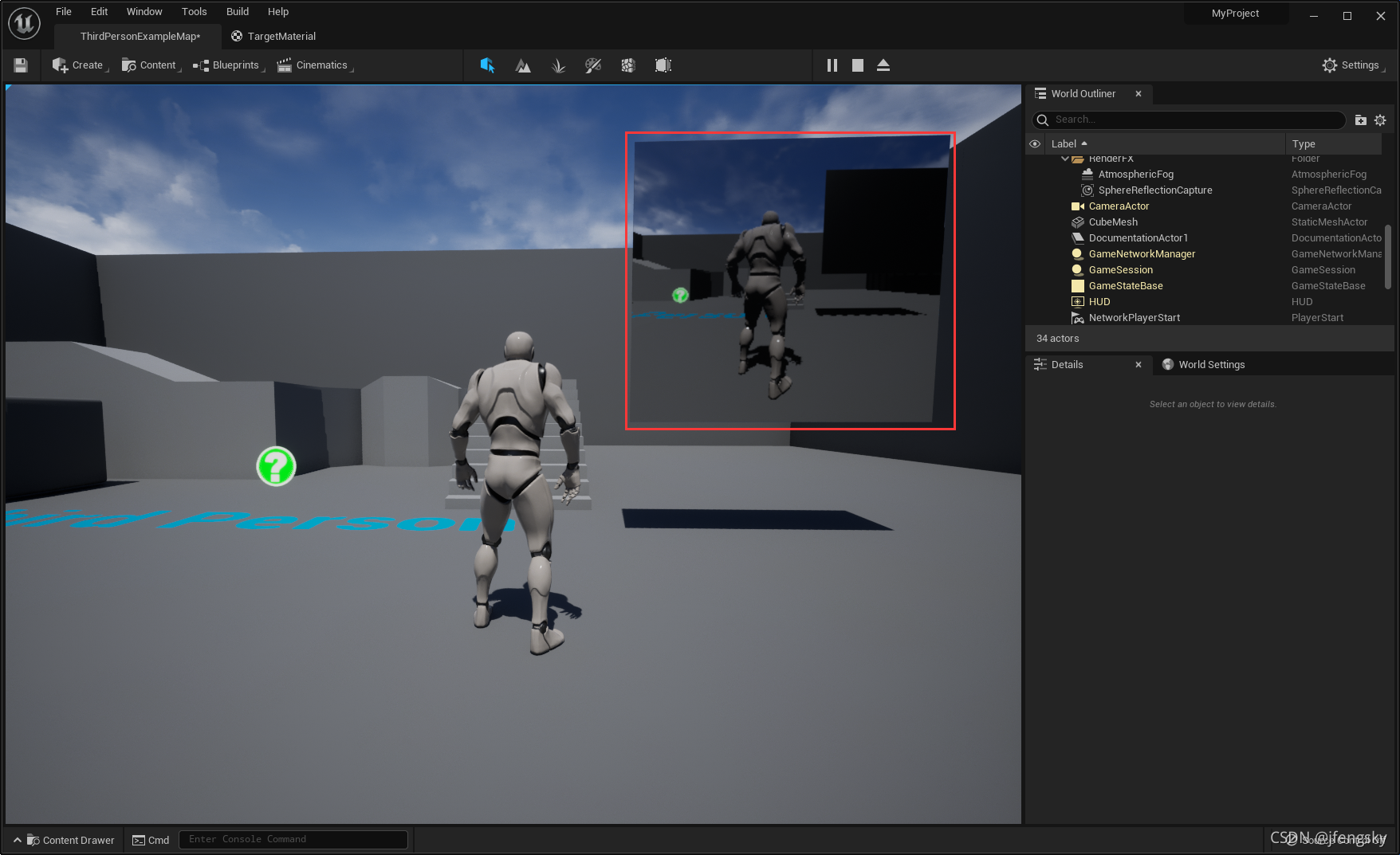

拖入一个Plane到场景，并指定材质为TargetMaterial，调整大小方向，调整大小方向，可以看到Plane实时显示Scene Capture 2D摄像机的内容。
在这里插入图片描述
在这里插入图片描述
如果把Scene Capture 2D 放在角色头顶，方向向下，可以当作小地图使用
