无人机（Unmanned Aerial Vehicle，UAV），又称无人驾驶飞行器，凭借其灵活便捷、成本效益高、应用场景广泛等优势，在军事侦察、测绘遥感、农业植保、物流配送、应急救援等领域得到了日益广泛的应用。随着无人机技术的不断发展和应用需求的多样化，对其性能评估、控制算法设计和系统优化提出了更高的要求。物理样机的测试固然重要，但其成本高昂、风险较高，且不利于快速迭代和大规模测试。因此，基于计算机仿真的无人机建模与仿真成为了研究的重要手段。而Simulink，作为一款强大的动态系统建模、仿真和分析软件，因其直观的可视化界面、丰富的模块库和强大的仿真功能，在无人机建模与仿真领域受到了广泛的青睐。本文将深入探讨基于Simulink的无人机建模与仿真方法，旨在为相关研究提供参考和借鉴。

一、无人机Simulink仿真的必要性与优势

采用Simulink进行无人机仿真具有以下显著的必要性和优势：

降低研发成本与风险：
物理样机测试需要大量的资金投入，且在试飞过程中存在一定的风险，例如坠机等。Simulink仿真可以在计算机上进行各种飞行测试，模拟各种环境条件，有效降低研发成本和风险。
缩短研发周期：
通过Simulink仿真，可以快速验证控制算法的有效性，优化系统参数，从而缩短无人机的研发周期。开发者可以在仿真环境中快速迭代，尝试不同的设计方案，而无需耗费大量时间进行物理样机的制造和测试。
提高系统设计的灵活性：
Simulink提供了丰富的模块库，可以方便地构建各种复杂的无人机模型，包括动力学模型、传感器模型、控制系统模型等。通过修改模型参数和连接方式，可以快速调整系统配置，实现不同的设计方案。
深入理解系统行为：
Simulink仿真可以提供各种仿真数据，例如无人机的姿态、位置、速度等，帮助研究人员深入理解无人机的动态行为和控制系统的性能。通过对仿真数据的分析，可以找出系统中的潜在问题，并进行优化改进。
支持硬件在环仿真（Hardware-in-the-Loop，HIL）：
Simulink可以与硬件设备进行集成，实现HIL仿真。HIL仿真可以将真实的无人机控制系统与仿真环境连接起来，对控制系统的性能进行更真实的评估。

二、基于Simulink的无人机建模方法

无人机Simulink仿真建模的关键在于建立准确且高效的无人机模型。一般来说，无人机模型可以分为以下几个部分：

动力学模型：
动力学模型描述了无人机的运动状态与外力之间的关系。常见的无人机动力学模型包括六自由度（6DoF）模型，该模型考虑了无人机在三维空间中的位置和姿态变化。动力学模型的建立需要基于牛顿运动定律和欧拉角理论，描述无人机的平动和转动。Simulink提供了诸如“Rigid Body”等模块，方便建立复杂刚体动力学模型。
气动力模型：
气动力模型描述了无人机在空气中飞行时受到的气动力和力矩。气动力和力矩主要由机翼、螺旋桨、尾翼等部件产生，受到飞行速度、攻角、侧滑角等因素的影响。气动力模型的建立可以基于实验数据或者理论分析。Simulink可以通过查表方式或者自定义函数来模拟复杂的气动力模型。
螺旋桨模型：
对于多旋翼无人机而言，螺旋桨模型至关重要。螺旋桨模型描述了螺旋桨的转速与推力、扭矩之间的关系。螺旋桨模型可以基于螺旋桨理论或者实验数据建立。Simulink可以利用“Rotational Electromechanical Converter”等模块，结合实验数据，搭建精确的螺旋桨模型。
传感器模型：
传感器模型模拟了无人机上搭载的各种传感器，例如陀螺仪、加速度计、磁力计、GPS等。传感器模型需要考虑传感器的精度、噪声和延迟等因素。Simulink提供了各种传感器模型，例如“Gyroscope Sensor”、“Accelerometer Sensor”等，方便建立无人机的传感器系统。
执行机构模型：
执行机构模型描述了无人机的执行机构，例如电机、舵机等。执行机构模型需要考虑执行机构的响应速度、精度和控制范围等因素。Simulink提供了各种电机和舵机模型，例如“DC Motor”、“Servo Motor”等，方便建立无人机的执行机构系统。

在构建上述各个部分模型时，需要注意以下几点：

模型的简化与精度：
在保证仿真结果的准确性的前提下，应尽量简化模型，提高仿真效率。例如，可以忽略一些次要的气动效应，或者采用简化版的传感器模型。
参数的获取与校准：
模型的参数需要通过实验或者理论分析获取。对于一些复杂的参数，例如气动力系数，可能需要进行实验测量或者计算流体力学（CFD）仿真。
模型的验证与校准：
建立的模型需要通过实验数据进行验证和校准，以确保模型的准确性。

三、基于Simulink的无人机控制系统设计

无人机的控制系统是保证无人机稳定飞行和完成特定任务的关键。常见的无人机控制系统包括：

姿态控制系统：
姿态控制系统负责控制无人机的姿态，例如俯仰角、滚转角和偏航角。常见的姿态控制算法包括PID控制、LQR控制、滑模控制等。Simulink提供了各种控制算法模块，例如“PID Controller”、“LQR Controller”、“Sliding Mode Controller”等，方便设计姿态控制系统。
位置控制系统：
位置控制系统负责控制无人机的位置，例如经度、纬度和高度。位置控制系统可以基于姿态控制系统进行设计，通过控制无人机的姿态来实现位置控制。
航迹跟踪控制系统：
航迹跟踪控制系统负责控制无人机按照预定的航迹飞行。航迹跟踪控制系统可以基于位置控制系统进行设计，通过控制无人机的位置来跟踪预定的航迹。

在设计控制系统时，需要注意以下几点：

控制算法的选择：
根据无人机的具体需求选择合适的控制算法。例如，对于需要高精度控制的无人机，可以选择LQR控制或者滑模控制；对于需要鲁棒性的无人机，可以选择滑模控制或者自适应控制。
参数的整定：
控制器的参数需要通过仿真或者实验进行整定，以确保控制系统的性能。Simulink提供了自动参数整定工具，可以方便地进行控制器参数的优化。
系统的鲁棒性：
控制系统需要具有一定的鲁棒性，能够抵抗外界干扰和模型不确定性的影响。

四、基于Simulink的无人机仿真流程

基于Simulink的无人机仿真流程通常包括以下几个步骤：

建立无人机模型：
根据无人机的具体结构和参数，建立无人机的动力学模型、气动力模型、传感器模型和执行机构模型。
设计控制系统：
根据无人机的具体需求，设计无人机的姿态控制系统、位置控制系统和航迹跟踪控制系统。
搭建仿真环境：
搭建仿真环境，包括设置仿真时间、仿真步长和初始条件等。
运行仿真：
运行仿真，观察仿真结果，并对模型和控制系统进行调整和优化。
分析仿真结果：
分析仿真结果，评估无人机的性能，并对系统进行改进。

五、Simulink仿真案例：四旋翼无人机姿态控制

以四旋翼无人机姿态控制为例，简要介绍Simulink仿真过程。

建立四旋翼无人机模型：
利用Simscape Multibody模块建立四旋翼无人机三维模型，该模型包含机体、四个旋翼以及连接机构。
简化动力学模型：
基于牛顿-欧拉方程推导出四旋翼无人机简化动力学模型，并将其用Simulink模块进行实现。模型输入为四个旋翼的转速，输出为无人机的角速度和角加速度。
设计姿态控制器：
采用PID控制器实现姿态控制，分别对俯仰角、滚转角和偏航角进行控制。控制器的输入为期望姿态和实际姿态的误差，输出为四个旋翼的转速控制信号。
搭建仿真环境：
设置仿真时间、仿真步长，并设置期望姿态。例如，可以设置期望俯仰角为10度，期望滚转角为5度，期望偏航角为0度。

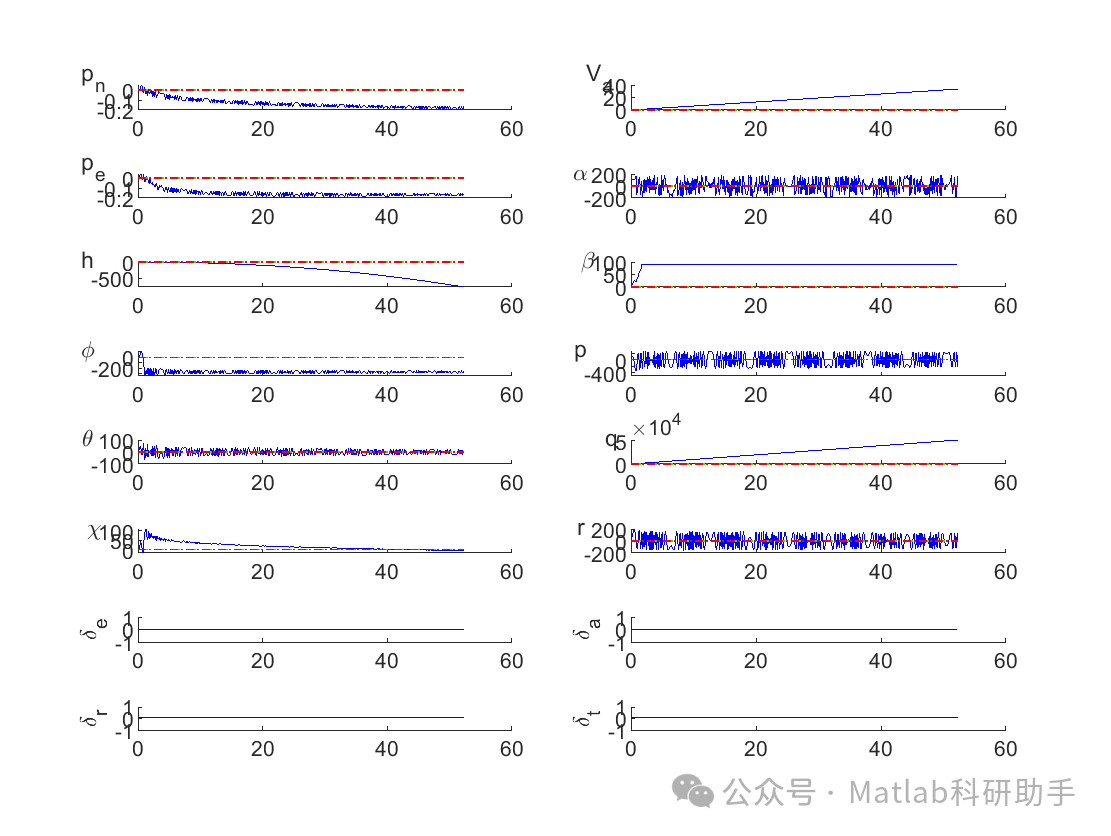

运行仿真并分析结果：
运行仿真，观察无人机的姿态变化曲线。通过调整PID控制器的参数，可以实现对无人机姿态的精确控制。

六、无人机Simulink仿真面临的挑战与展望

尽管Simulink在无人机仿真领域具有诸多优势，但仍然面临一些挑战：

模型复杂性：
建立高精度的无人机模型需要考虑大量的因素，例如复杂的气动效应、非线性特性等，这导致模型复杂性较高。
计算资源：
高精度的无人机仿真需要大量的计算资源，尤其是在进行大规模仿真或者HIL仿真时。
实时性：
在HIL仿真中，需要保证仿真的实时性，这对仿真器的性能提出了更高的要求。

未来，随着计算机技术的不断发展，无人机Simulink仿真将朝着以下方向发展：

模型简化与加速：
采用更加高效的建模方法和仿真算法，例如降阶模型、并行计算等，提高仿真效率。
智能化建模：
利用机器学习技术，自动建立无人机模型，减少人工建模的工作量。
云仿真：
利用云计算平台，实现大规模的无人机仿真，提高仿真效率和可靠性。
虚拟现实/增强现实（VR/AR）仿真：
将Simulink仿真与VR/AR技术相结合，提供更加沉浸式的仿真体验。

七、结论

基于Simulink的无人机建模与仿真是一种有效的研究手段，可以降低研发成本和风险，缩短研发周期，提高系统设计的灵活性，并深入理解系统行为。通过合理的模型建立、控制系统设计和仿真流程，可以有效地评估无人机的性能，并对系统进行优化改进。随着技术的不断发展，无人机Simulink仿真将在未来的无人机研究中发挥更加重要的作用。通过不断探索和创新，我们可以利用Simulink仿真技术，设计出更加安全、可靠、智能的无人机系统，为各行各业的发展做出更大的贡献。
