🔥 内容介绍

本文深入探讨了小波同步压缩变换（Wavelet Synchrosqueezed Transform, WST）在将一维时域信号转化为二维时频图像的应用。WST作为一种先进的时频分析工具，在传统连续小波变换（Continuous Wavelet Transform, CWT）的基础上，通过重新分配时频系数，提高了时频分辨率，从而更清晰地揭示信号的瞬时频率变化。本文详细阐述了WST的理论基础、算法实现，并重点讨论了如何利用WST将一维信号转化为二维图像，用于信号特征的可视化分析。此外，本文还探讨了WST在信号去噪、特征提取等方面的潜在应用，并展望了其未来发展方向。

1. 引言

在信号处理领域，时频分析是理解非平稳信号的重要手段。传统傅里叶变换（Fourier Transform, FT）虽然在频域分析中具有广泛应用，但其固有的局限性在于无法提供时间定位信息，不适用于分析频率随时间变化的信号。为了克服这一不足，出现了短时傅里叶变换（Short-Time Fourier Transform, STFT）和小波变换（Wavelet Transform, WT）等时频分析方法。STFT虽然可以提供局部时频信息，但其分辨率受到海森堡不确定性原理的限制。而小波变换则凭借其多分辨率分析能力和良好的时域、频域局部化特性，在非平稳信号分析中得到了广泛应用。然而，传统连续小波变换（CWT）的时频表示仍然存在着一定的局限性，特别是对于频率分布较宽的信号，其时频表示往往较为模糊，难以清晰地展现信号的瞬时频率变化。

小波同步压缩变换（WST）正是为了解决CWT的这一不足而提出的。WST通过将CWT的时频系数沿频率方向重新分配，从而提高了时频分辨率，使得时频图更加清晰和紧凑，更能准确地反映信号的瞬时频率变化规律。本文旨在深入探讨WST的理论基础、算法实现，并着重研究如何利用WST将一维信号转化为二维图像，从而为信号特征的可视化分析提供新的方法。

2. 小波同步压缩变换的理论基础

2.1 连续小波变换（CWT）连续小波变换的定义为：

CWT(s, τ) = ∫ f(t) * ψ*((t - τ) / s) dt

其中，f(t) 为待分析的信号，ψ(t) 为母小波函数，s 为尺度参数，τ 为平移参数，ψ(*) 表示复共轭。CWT通过将母小波函数进行尺度伸缩和平移，与待分析信号进行卷积，从而得到信号在不同尺度和位置上的时频表示。

2.2 小波同步压缩变换（WST）

WST的核心思想是在CWT的基础上，对CWT系数进行重新分配，使其集中在信号的瞬时频率附近。其步骤如下：

计算瞬时频率：首先，计算CWT系数的瞬时频率（或伪频率）：

ω(s, τ) = -1 / (2πi) * (∂/ ∂τ CWT(s, τ) ) / CWT(s, τ)
重新分配时频系数：根据计算得到的瞬时频率，将CWT系数 CWT(s, τ) 从尺度 s 重新分配到对应的频率轴上，假设 ω(s, τ) 对应的频率为 ω'，则WST系数定义为：

其中，δ(x) 为狄拉克函数，实际计算中通常用合适的插值方法逼近。

2.3 WST的核心优势

与CWT相比，WST具有以下核心优势：

更高的时频分辨率：通过重新分配时频系数，WST能够有效地压缩时频能量，使得时频表示更加清晰和紧凑。
更精确的瞬时频率估计： WST能够更准确地估计信号的瞬时频率变化，尤其适用于分析具有快速变化频率的非平稳信号。
更好的时频可视化：更清晰的表示使得信号特征更容易被观察和分析，从而促进了对信号本质的理解。

3. WST将一维数据转化为二维图像的方法

WST本身得到的是一个二维的频率-时间矩阵，可以直接视为图像。将一维数据转化为二维图像的具体过程如下：

信号预处理：对原始的一维信号进行预处理，例如滤波、归一化等，以提高信号的质量和信噪比。
选择合适的母小波：根据信号的特点选择合适的母小波函数，常用的母小波函数包括Morlet小波、高斯小波等。
计算CWT系数：利用选定的母小波对一维信号进行CWT变换，得到时频系数矩阵。
计算瞬时频率：根据CWT系数计算出每一个时频点的瞬时频率。
计算WST系数：基于CWT系数和瞬时频率，进行同步压缩，得到WST系数矩阵。

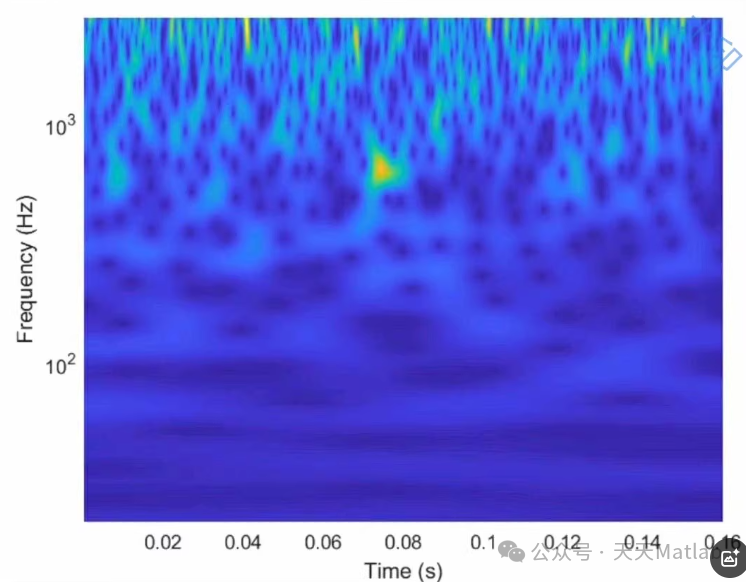

生成时频图像：将WST系数矩阵映射到二维图像上，其中，横轴表示时间，纵轴表示频率，像素的亮度或颜色表示该时频点的WST系数幅值。通常可以使用灰度图或彩色图来表示，以便更好地展现信号的时频特征。

4. WST的应用

将一维信号转化为二维图像后，可以进行多种信号处理和分析，例如：

信号去噪：在WST时频图像中，噪声通常表现为随机的分布，而信号的能量则会集中在特定的时频区域。因此，可以通过阈值化处理等方法，对噪声进行有效抑制，提高信号质量。
特征提取：从WST时频图像中提取信号的特征，例如能量分布、瞬时频率轨迹、时频脊线等，这些特征可以用于信号识别、分类等应用。
故障诊断：通过分析设备运行时的振动信号或其他信号，利用WST的时频图像进行故障诊断，定位故障发生的时刻和频率。
生物医学信号分析：例如，心电信号(ECG)和脑电信号(EEG)中包含着丰富的生理信息，WST可以帮助分析这些信号的瞬时频率变化，有助于诊断疾病。

5. 讨论与展望

WST作为一种先进的时频分析工具，在处理非平稳信号方面具有显著优势。它不仅可以提供高分辨率的时频表示，还能够准确估计信号的瞬时频率变化，为信号的分析和理解提供了强大的工具。然而，WST仍存在一些挑战需要克服，例如：
