【STM32H745I-DISCO试用】1.开箱体验

[md]**首先非常感谢21论坛和ST举办的狂欢party，我也非常荣幸获得了心仪开发板的试用机会。话不多说，让我们赶快来康康这块双核开发板吧！**

## 一、正面展示：


**扩展板介绍：扩展板上预留了串口和IIC接口，可以在扩展板上轻松挂在蓝牙或者WIFI等设备。**

**主板介绍：主板正面拥有一个MEMS数字麦克风、4.3寸LCD屏幕、3个LED和两个按钮。整体来看设计是相当美观呀，向ST的工程师致敬！**

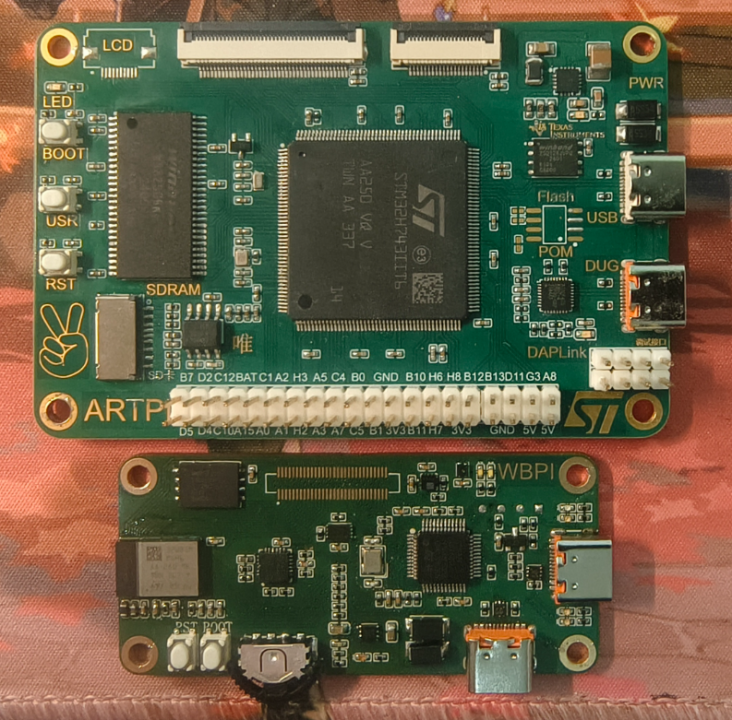

**偷偷塞一张我自己设计的开发板图片，嘻嘻！**

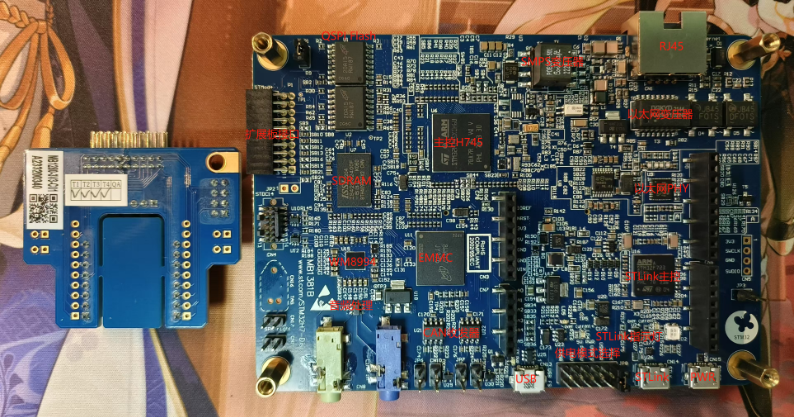

## 二、背面展示：（加了4个铜柱可以更好的保护背面的元器件）


**        **主板的背面就相当丰富了：板载STLinkV3、以太网 10/100Mb/s、SAI 音频 DAC 立体声，带音频插孔输入和输出等豪华配置；在存储配置方面也是遥遥领先拥有2× 512Mb 四通道 SPI NOR 闪存和4 GB 板载 eMMC；除此之外供电选择也十分灵活可由STLINK-V3E USB 连接器供电、USB FS 连接器供电、RJ45（以太网供电）提供 5 V 电压、由 ARDUINO 或外部连接器提供 5 V电压。可见开发板外设配置是非常豪华的，也对我的开发能力有着很高的要求。（加油qwq）

## 三、上电Demo展示：

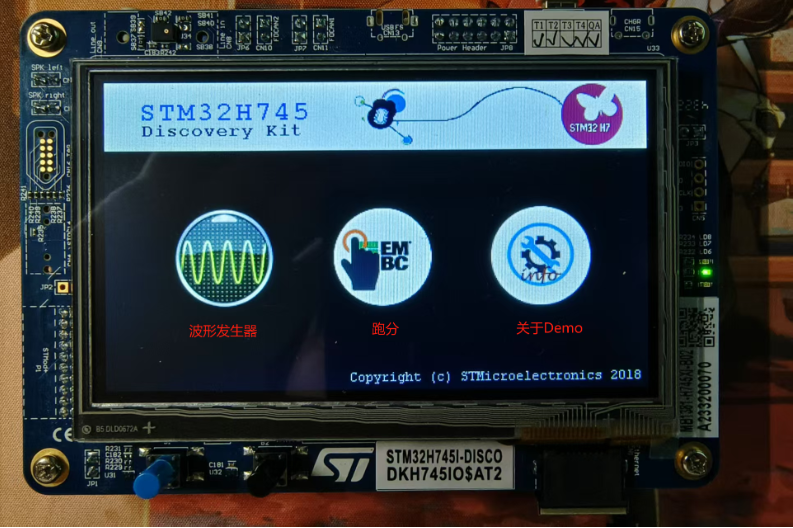

**Demo展示的GUI中大体包括三个部分：波形发生器、跑分、关于Demo。**

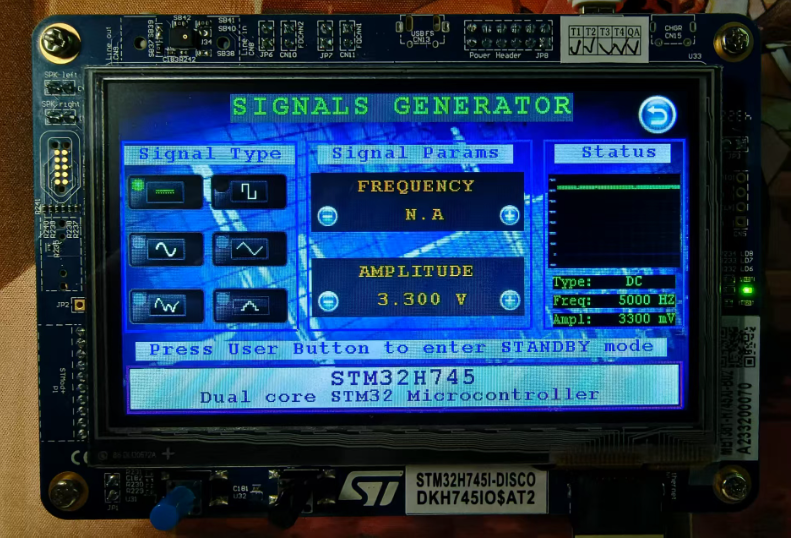

### 3.1波形发生器


**        **在波形发生器部分可以选择6种不同的波形并且可以调节不同的频率和幅值。但遗憾的是，我并不知道输出这些波形的IO口是那个，不然得用示波器看看输出的波形怎么样。

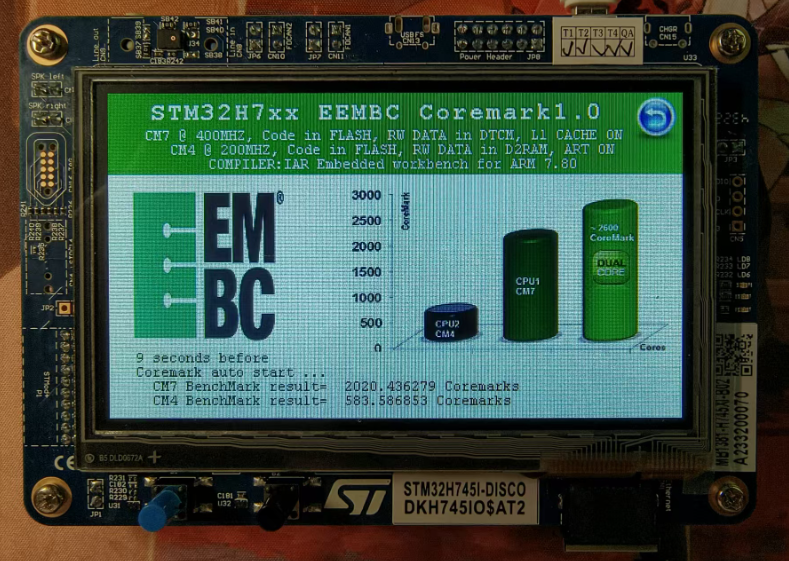

### 3.2跑分测试


**        **在主界面点击跑分测试后，会进入测试界面，在等待一定时间后（我这里是9s）会输出两个核心各自的得分。从得分可以看出双核H7的性能是非常强大的。

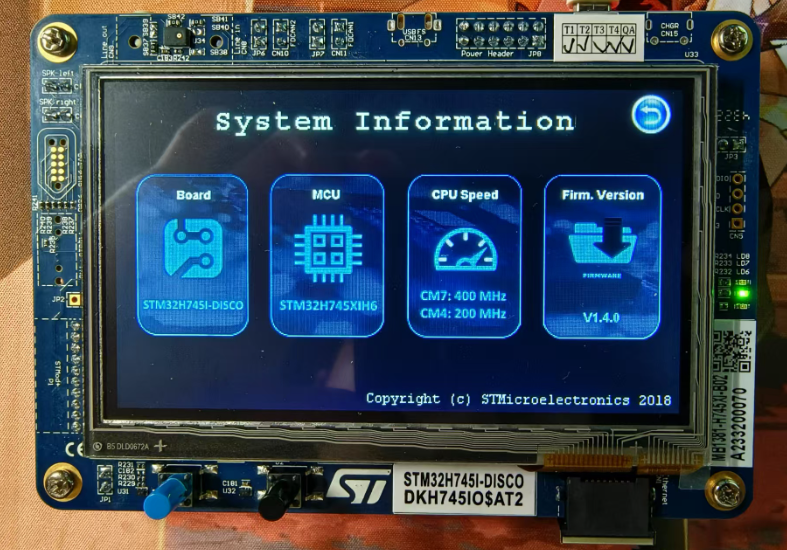

### 3.3关于Demo


**        **在关于Demo中有开发板型号介绍、芯片型号、CPU运行速度以及固件版本。

## 四、总结

**        **OK！以上就是开箱体验的全部内容啦，感谢您的阅读。在接下来的时间里，我将继续学习使用这块开发板，希望后续的内容也能让您有所启发。
