7 控制寄存器

7.1 TP2855寄存器概要

*索引00-3F，79-88对所有通道都是通用的，当APAGE=0和MPAGE=0时，PAGE寄存器选择受此寄存器空间读/写影响的通道

视频解码寄存器：0x00-0x3F

同轴音频解码寄存器：0x80-0x88

特殊UP数据通道寄存器：0xD8-0xDF

通用控制寄存器：*当APAGE=0且MPAGE=0时，如下索引的寄存器能进行读写 0x40-0x4F，0xB3-0xBE

数字端口和杂项控制寄存器：0xF0-0xFF

数据通道寄存器：*索引55-A8，C0-D7对所有通道都是通用的，当APAGE=0和MPAGE=0时，PAGE寄存器选择受此寄存器空间读/写影响的通道

音频寄存器：*当APAGE=1且MPAGE=0时，如下索引的寄存器能进行读写

MIPI&PLL寄存器：*当APAGE=0且MPAGE=1时，如下索引的寄存器能进行读写

7.2 解码寄存器（PAGE=0-3）

这些寄存器能通过PAGE的不同值（0-3），分别对应解码通道1-4来进行访问

7.2.1 预留寄存器（0x00）

7.2.2 视频输入状态（0x01）

7 视频丢失能通过MISSCNT寄存器位控制灵敏度

0 = 视频获取

1 = 视频丢失

6 垂直PLL锁定

0 = 未锁定

1 = 已锁定

5 水平PLL锁定

0 = 未锁定

1 = 已锁定

4 载波PLL锁定

0 = 未锁定

1 = 已锁定

3 视频检测

0 = 未检出

1 = 已检出

2 EQ或50Hz（标清模式）检测

0 = 未检出

1 = 检出或50Hz（标清模式）

1 隔行扫描视频信号

0 = 隔行扫描

1 = 逐行扫描

0 CDET

0 = 载波已检出

1 = 载波未检出

7.2.3 解码控制（0x02）

7 输出模式

0 = 16位

1 = 8位

6 8位模式时的Y/C顺序控制。不适用于16位模式

0 = Y为先

1 = C为先

5 输出限制

0 = 1-254

1 = 基于标准的极限输出范围，即Y=16-235，Cb/Cr=16-240

4 F444

0 = 偶数像素数（默认）

1 = 奇/偶数

3 MD656

0 = BT.1120格式，双字节标头

1 = BT.656格式输出，单字节标头

2 标清模式

0 = 高清模式

1 = 仅标清模式

1 P720

0 = 1080P解码

1 = 720P解码

0 ITLC

0 = 逐行模式解码

1 = 隔行模式解码

7.2.4 检测状态（0x03）

这是个只读寄存器

7-4 EQGAIN

当前自适应均衡器增益值

3 SYWD

0 = TVI（即视频传输接口标准），V1.0版本

1 = TVI，V2.0版本

2-0 CVSTD

当前检测到的视频输入信号制式，假定FSL设置与SYSCLK选择相符

0 = 720P/60

1 = 720P/50

2 = 1080P/30

3 = 1080P/25

4 = 720P/30

5 = 720P/25

6 = SD

7 = 其他格式

注意：该制式检测仅供参考。其准确性可能会受到当前调用解码标准的影响。建议通过对应地配置解码寄存器进行确认。

7.2.5 内部状态（0x04）

7-0 设备内部状态

控制状态控制寄存器0x2F，能让我们通过该寄存器0x04访问该设备内部状态。只读寄存器。预留给调试使用。按推荐进行配置。

7.2.6 预留（0x05）

7-0 NCY4，预留

7.2.7 复位控制（0x06）

7 SRESET

对该位写“1”会执行逻辑上的软复位但不会对寄存器值造成影响。被写后，该位会自行重置。

6 预留

5 BGW，脉冲门控

4 CKPLVD

0 = 时钟相位不反转

1 = 时钟相位反转

3 ACSY，预留

2 AGC_EN

0 = 使能自动增益控制（AGC）（默认）

1 = 失能自动增益控制

1 AGCGAIN[8]

9位可编程增益放大器控制寄存器的第8位

0 EQRST

对该位写“1”会将自适应均衡器重置为最初状态。被写后，该位会自行重置。

7.2.8 EQ2控制（0x07）

7 BPASS2

1 = 使用模拟均衡器2

0 = factory function

6 EQ_EN

0 = 失能自适应均衡器2

1 = 使能自适应均衡器2（默认）

5-0 EQGAIN

在失能自适应增益控制环的情况下，这些位设置均衡器2增益值

7.2.9 PGA增益控制（0x08）

7-0 AGCGAIN[8-0]

即9位PGA增益控制值。当AGC功能被失能时允许手动进行增益控制。其默认值为100h。

7.2.10 EQ2（0x09）

7 MAXEN

0 = 使能均衡器限制器功能

1 = 失能

6 DETEN

0 = 使能EQ检测功能

1 = 失能

5-0

这些位对均衡器增益控制环参考阈值进行设置。其默认值为24h。控制回路参考此值进行操作。

7.2.11 EQ2滞后（0x0A）

7-4 这些位设置阈值来控制均衡器限制器功能

3-0 这些位对均衡器自适应环路决策滞后值进行控制

7.2.12 EQ1控制（0x0B）

7 BPASS1

1 = 采用模拟均衡器

0 = 内部测试功能

6 TL_EN

0 = 失能自适应均衡器1

1 = 使能自适应均衡器1（默认）

5 TFREQ频率控制

0 = 高（默认）

1 = 低

4-0 TLGAIN

当自适应增益控制环路被失能的情况下，这些位对EQ1增益值进行设置

7.2.13 EQ1滞后（0x0C）

5 同步均衡器控制

0 = 关闭（默认）

1 = 打开

4 均衡器时钟频率控制

0 = 148M

1 = 74M

3-0

这些位对EQ自适应环路决策滞后值进行控制

7.2.14 梳状滤波器和标清制式控制（0x0D）

7 FLT，按建议使用

6 PBW，梳状滤波器控制。在特殊模式下按建议使用

5 FS4。在SD=1及SDSTD的前提下使用，对梳状滤波器的执行进行控制

4 梳状滤波器控制

0 = 关闭

1 = 打开（默认）

3 黑白模式下进行Y（亮度）控制

0 = 高

1 = 低

2-0 这些位控制标清/高清的解码格式

0 = NTSC-M（720P30）

1 = PAL-B（720P25）

2 = PAL-M（1080P30）

3 = PAL-N（1080P25）

4 = PAL-60

5 = NTSC4.43

6，7 = 不支持

7.2.15 亮度控制（0x10）

7 预留

6-0 亮度

该寄存器通过控制黑电平来调节视频的亮度。它是2的补码格式，范围为-64到+63

7.2.16 对比度控制（0x11）

7 预留

6-0 对比度。它提供上至6dB亮度值的增益控制。默认0dB的增益值为40h

7.2.17 饱和度控制（0x12）

7 预留

6-0 饱和度

它提供上至6dB的色彩增益控制。默认0dB的增益值为40h

7.2.18 色调控制（0x13）

7-0 色调

该值以2的补码值表示，用于正（红色）和负（绿色）色调控制。它提供+-90度的色偏，每步大约2.9度

7.2.19 锐度控制（0x14）

7 EQ控制。用于调试目的

6-5 特殊滤波器模式控制。按建议使用。

4-0 锐度

它提供从0至9dB增益共31个级别的锐度控制。锐度的中心频率为大约15MHz

7.2.20 Y/C延迟控制（0x15）

7 预留

6-4 H延迟[10-8]

3 预留

2-0 YDLY

这些位调整亮度数据相对于色度数据的延迟，以进行Y/C对齐。值越大，代表延迟越大

7.2.21 输出H延迟控制（0x15,0x16）

H Delay[10-0]

它设定了从内部同步参考点至活动视频输出起点的距离。这11位值是以2的补码值表示，范围为-1024至1023像素点

7.2.22 输出H动态控制（0x1A，0x17）

H Active[11-0]

它以输出像素数来设置水平输出长度。不同标准的活动长度如下所示

720p = 1280d或500h

1080p = 1920d或780h

7.2.23 输出竖直延迟（0x18）

7-0 垂直延迟寄存器控制垂直同步显示输出的起始行

7.2.24 输出垂直动态控制（0x1A，0x19）

V Active[11-0]

这是1个12位寄存器，决定了每帧动态输出行的数量。标准值是：

720p - 720d或2D0h

1080p - 1080d或438h

7.2.25 读选择控制（0x1B）

预留

7.2.26 NPXL（0x1C，0x1D）

NPXL，每行的像素点数[12-0]

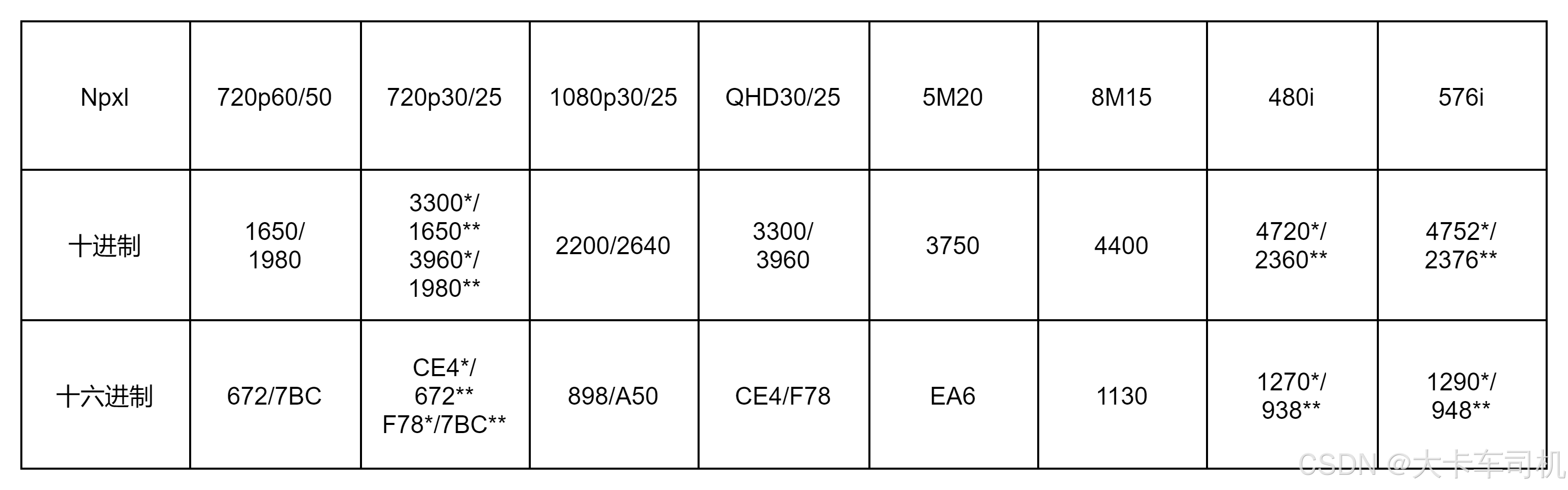

这个寄存器需要根据每个解码标准（如下表所示）进行正确设置

*V1 148.5MHz **74.25MHz

7 YCM，为特殊模式预留。通过FS4使用

7.2.27 读数H位置控制（0x1E）

预留

7.2.28 读数V位置控制（0x1F）

预留

7.2.29 钳位控制（0x20）

7-0 它控制相对于内部同步参考的钳位（以像素为单位）。需要采用出厂推荐值

7.2.30 钳位增益控制（0x21）

7-4 白色峰值增益

它控制白色峰值作用循环速度。采用出厂推荐值

3-0 钳位增益

它控制钳位循环增益和速度。采用出厂推荐值

7.2.31 同步幅度AGC控制（0x22）

7-0 同步幅度

它被用作AGC控制的目标同步幅度值。需使用默认的38h

7.2.32 钳位电平控制（0x23）

7-0 钳位电平

它被用作钳位控制循环的目标钳位电平值。需使用默认的3Ch

7.2.33 AGC循环增益控制（0x24）

7 预留

6 FR（预留）

5-4 FMT（预留）

3-0 AGC循环增益

它控制AGC循环增益和速度。使用默认值，除非额外注明

7.2.34 峰值白控制（0x25）

7-0 峰值白控制

它设置峰值白检测电平。该功能能通过设置值为FFh来失能

7.2.35 钳位控制（0x26）

7 钳位使能

0 = 使能（默认）

1 = 失能

6 钳位电流控制

0 = 1X

1 = 2X

5 GTST

为调试使用预留。应使用默认值

4 SFLT，同步滤波器带宽选择

0 = 高（默认）

1 = 低

3-2 CBW

用于标清解码的色彩带宽控制。按照推荐进行使用

1 PSP（预留）

0 钳位控制

1 = 常规模式

0 = 探测模式

7.2.36 预留（0x27）

7-0 预留

7.2.37 垂直同步控制（0x28）

7-6 垂直解锁计数

解锁垂直PLL前丢失锁定帧的数量

5-4 垂直锁定计数

锁定垂直PLL前同步帧的数量

3 垂直同步模式

0 = 倒计时模式（默认）

1 = 持续搜索模式

2 DETV

0 = 使用PLL进行垂直同步（默认）

1 = 特殊同步模式，不适用于一般情况

1 预留

0 垂直同步检测脉宽

0 = 正常（默认）

1 = 长（用于标清输入）

7.2.38 视频检测控制（0x29）

7-4 视频丢失计数

这些位控制视频丢失检测的敏感度。值越大检测耗时越长

3-0 HSWIN

预留

7.2.39 色彩，水平锁相环和自由运动控制（0x2A）

7 消色器控制

0 = 使能消色器（默认）

1 = 失能消色器

6-4 色彩锁相环锁定检测阈值。为调试预留。按推荐使用

3 强制自由运动控制

0 = 失能

1 = 强制自由运动

2 自由运动模式色彩控制

0 = 一般输入视频数据

1 = 蓝屏

1-0 水平锁相环控制

0,1 = 正常运行模式（默认）

2,3h = 特别运行模式

7.2.40 消色器阈值控制（0x2B）

7-6 消色器磁滞

值越大代表磁滞越大

5-0 消色器阈值

它被实现为色彩环路增益控制。值越大代表消色器电平越小。默认设置是针对于带EQ的高清模式。对于标清模式，推荐设置为70h

7.2.41 色彩锁相环控制（0x2C）

7 彩色载波频率检测

0 = 失能

1 = 使能

*需要设置为0以达到最佳效果

6 当H未锁定时色彩锁相环重置

0 = 失能

1 = 使能

5-4 色彩锁相环捕捉范围控制（遵循出厂推荐）

0 = 小（默认）

1 = 正常

2 = 中等

3 = 宽

3-2 色彩增益环路速度控制

0 = 增益不变

1 = 慢

2 = 中速（默认）

3 = 快

1-0 色彩锁相环带宽

0 = 小

1 = 中等

2 = 常规

3 = 快

7.2.42 色彩同步门控制（0x2D）

7-0 色彩同步门控制

这些位控制相对于内部水平同步位置的色彩同步门位置。按照推荐使用

7.2.43 色彩增益参考（0x2E）

7-0 色彩增益环路参考

这些位定义色彩增益控制环路参考值。按照推荐使用

7.2.44 测试（0x2F）

7-0 为调试预留

7.2.45 色彩载波DDS控制（0x30-0x33）

31-4 BFSTD。按推荐进行设置

3 HS 用于特别操作的水平锁相环控制。按推荐进行设置

2-1 HPRNG 水平锁相环控制。按推荐进行设置

0 FGAP 这些位控制非正交采样模式下的输出。按推荐进行设置。0代表一般模式

7.2.46 CHID控制（0x34）

7-5 预留

4 CIDEN（使能CHID）

1 = 使能

0 = 失能

3-0 CHID

在16个可能的CHID中选其一

7.2.47 杂项控制（0x35-0x36）

7 A135-平均值。预留

6 DS2，特别输出模式

1 = 使能

0 = 失能

5 FSL

1 = 状态读数反映74.25MHz系统时钟

0 = 状态反映148.5MHz系统时钟

4-0 按推荐进行配置

7.2.48 模拟前端控制（0x38）

7 CL_ISET，预留

6-4 AFE ISET，模拟前端电流控制

000 = 20微安（默认低电量）

001 = 22.5微安

010 = 25微安

011 = 27.5微安

100 = 30微安（默认）

101 = 32.5微安

110 = 35微安

111 = 37.5微安

3 DIF_EN

0 = 单端模式（默认）

1 = 差分模式

2-1 DIFCM，用于差分模式的一般模式控制

00,01 = 失能

10 = 使能

11 = 使能且具备双重夹持力

0 IB_ISET

0 = BG偏置模式

1 = VDD偏置模式

7.2.49 模拟前端低通滤波器控制（0x39）

7 LPF_VM。它控制低通滤波器的一般模式。按推荐进行使用

6 LPF_S2。这是LPF_SEL的第2位

5-4 EQ_SEL。这些位控制特殊均衡器模式

0 = 一般均衡器增益

1,2,3 = 提升均衡器增益

3-2 LPF_SEL

000 = 不经过处理

001 = 10MHz

010 = 25MHz

011 = 50MHz

100 = 60MHz

101 = 62MHz

110 = 65MHz

111 = 70MHz

1-0 VCOM_SEL。低通滤波器输出一般模式选择

00 = 降低10%

01 = 降低5%

10 = 常规操作

11 = 提升5%

7.2.50 模拟前端均衡器控制（0x3A）

7 均衡器1不处理控制

1 = 不处理

0 = 使能

6-4 均衡器1响应控制

000 = 最低截止频率

。。。

111 = 最高截止频率

3 均衡器2不处理控制

1 = 不处理

0 = 使能

2-0 均衡器2响应控制

000 = 最低截止频率

。。。

111 = 最高截止频率并有额外的6dB中频增益

7.2.51 模拟前端ADC控制（0x3B）

7-0 ADC控制（预留）

7 带隙参考偏置

0 = 带隙参考偏置

1 = Vdd参考偏置

6-4 ADC偏置电流选择

000 = 30微安

001 = 35微安

010 = 40微安

011 = 45微安

100 = 50微安

101 = 55微安

110 = 60微安

111 = 65微安

3 ADC偏置选择

0 = 一般操作

1 = 预留

2-0 ADC满标度参考电压选择。默认配101

000 = 0.75V

001 = 0.8V

010 = 0.85V

011 = 0.9V

100 = 0.95V

101 = 1V

110 = 1.05V

111 = 1.1V

7.2.52 模拟前端掉电控制（0x3D）

7 ADC掉电

0 = 常规操作（默认）

1 = 掉电

6 测试缓冲器PD

预留

5-4 切断电源

0 = 常规操作

1 = 切断电源

2 = N/A

3 缓冲器掉电

预留

2 测试多路复用器极性选择

预留

1 均衡器掉电

预留

0 视频模拟前端掉电

0 = 常规操作（默认）

1 = 切断电源

7.2.53 模拟前端测试控制（0x3E）

7-4 AFE_CTL

3-1 测试模拟前端

0 = 常规操作（默认）

其他 = 测试

0 测试输出使能

0 = 使能（默认）

1 = 失能
