教你读懂techpoint视频解码芯片tp2855规格书（第三部分）

5    参数信息

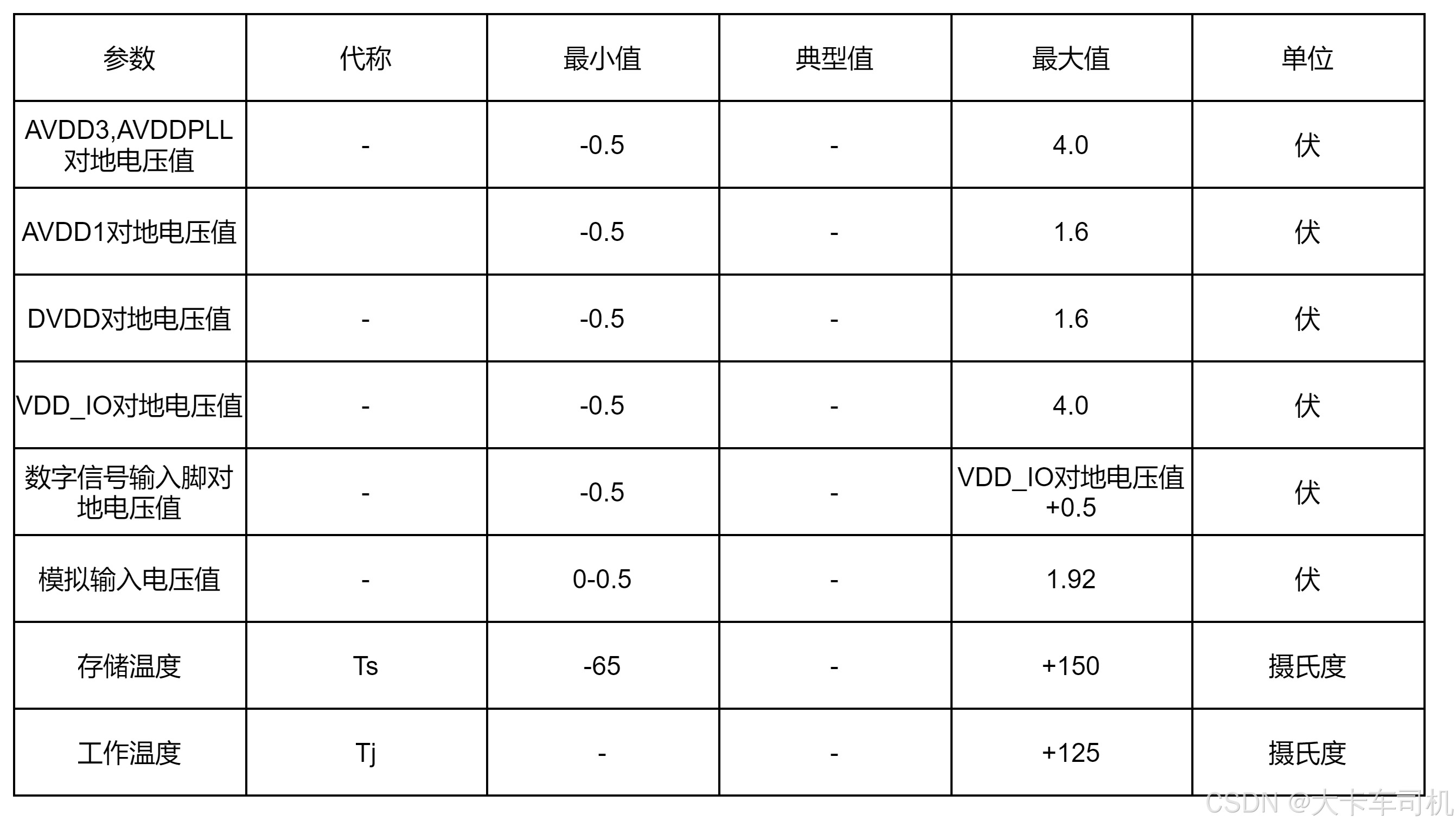

5.1    绝对最大额定值

注意：超过所列的压力可能会对设备造成永久性损伤。这只是一个压力等级，并不意味着在这些或超过本规范操作部分列出的任何其他条件下进行功能操作。长时间暴露在绝对最大额定条件下可能会影响设备的可靠性。

该芯片在所有信号引脚上采用了高阻抗CMOS器件。它必须作为ESD敏感设备进行处理。在任何信号引脚上施加的超过上表列出范围的电压会诱发破坏性闭锁。

5.2    推荐运行条件

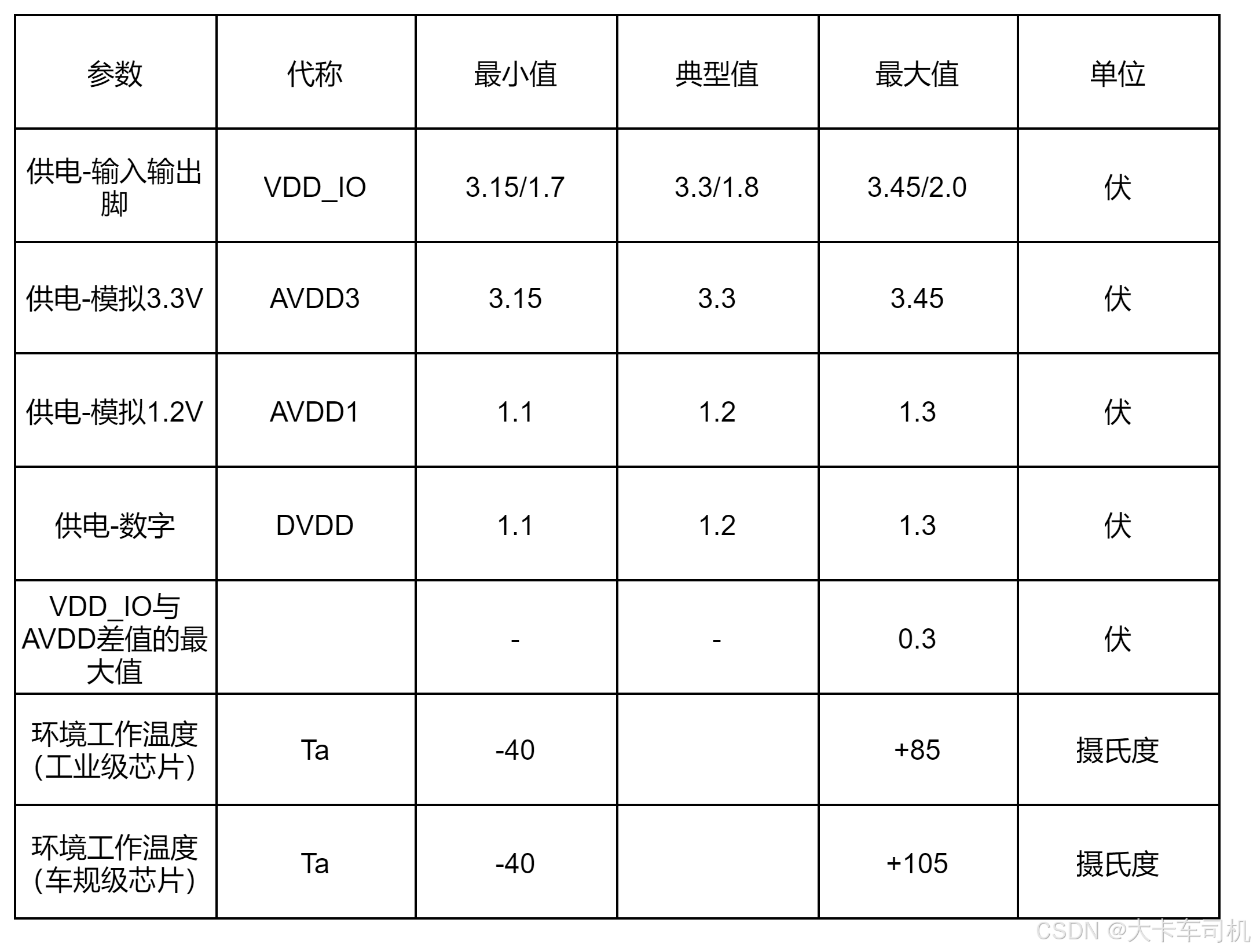

5.2.1    供电

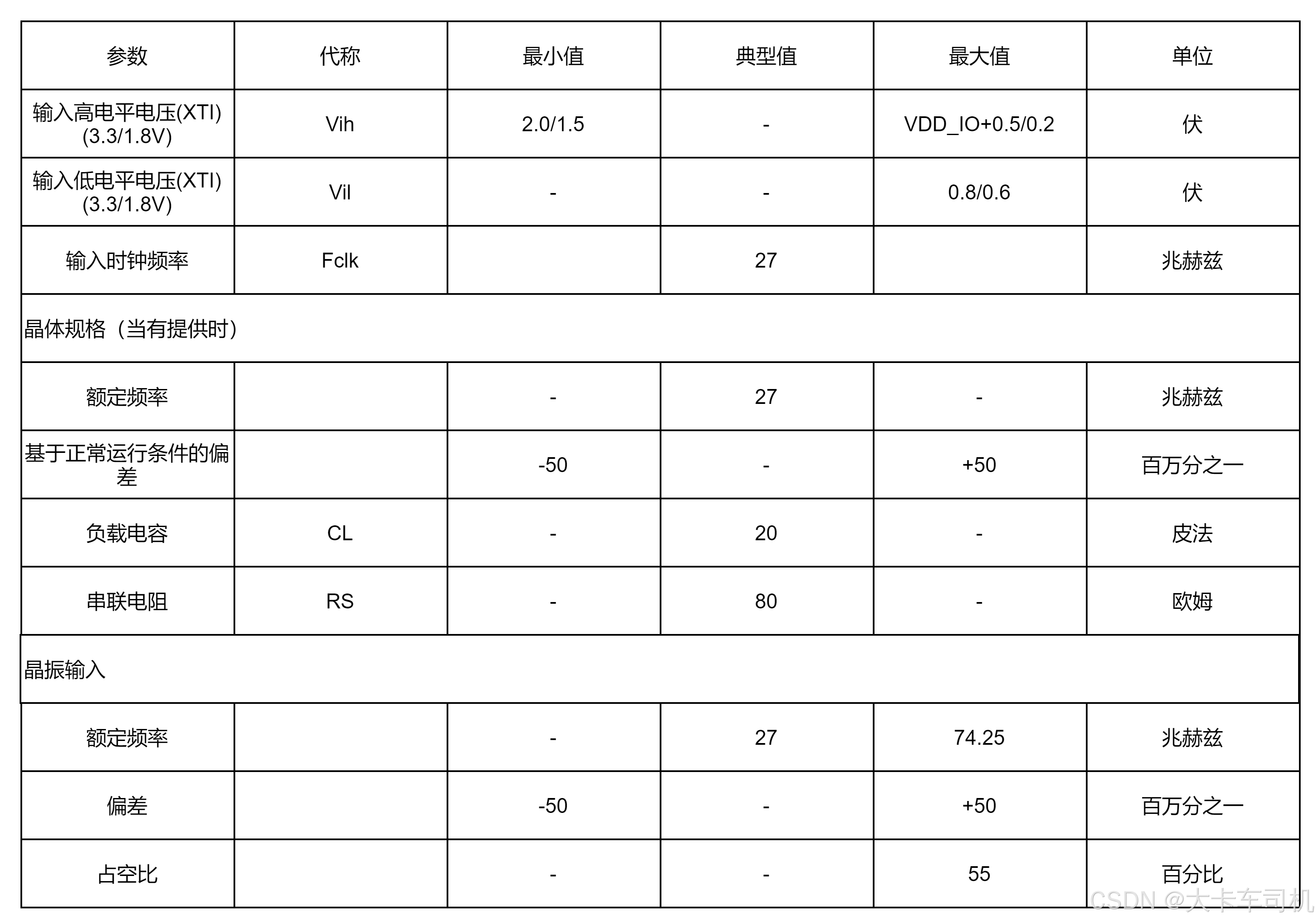

5.2.2    参考时钟输入

5.3    交流/直流特性

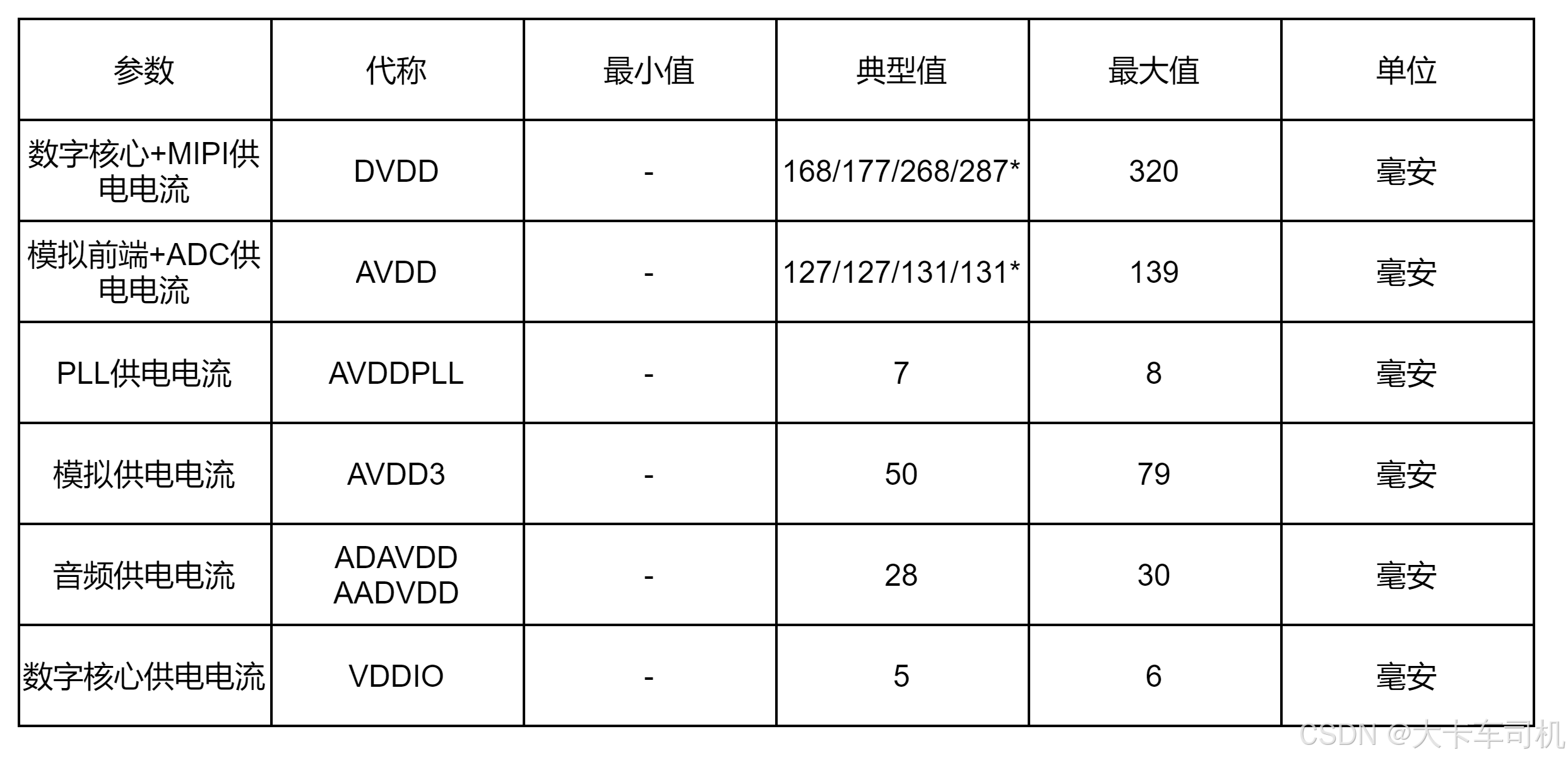

5.3.1    功耗

*CVBS    /    720P30/25    /    1080P30/25    /    1080P60/50

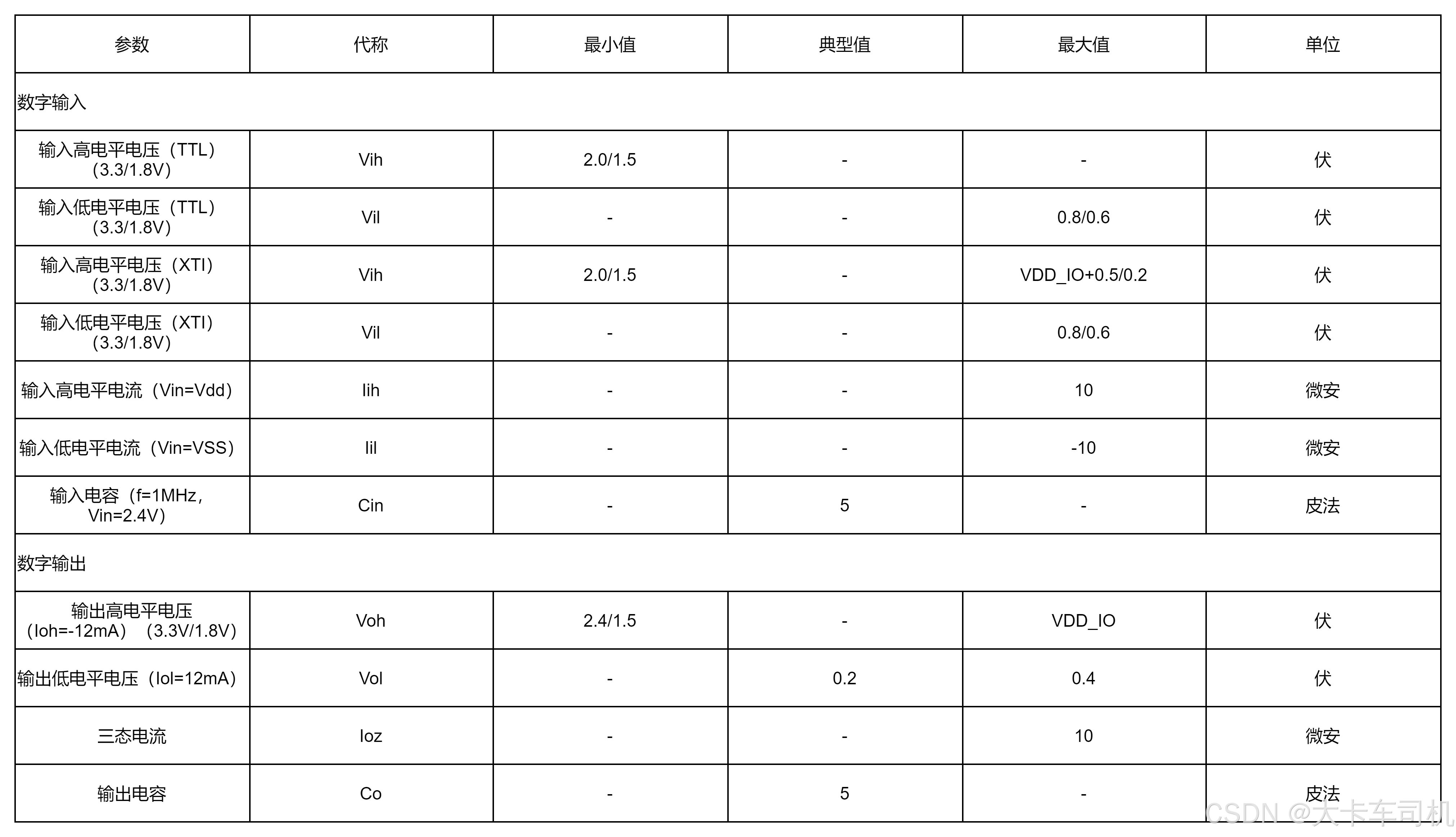

5.3.2    直流特性

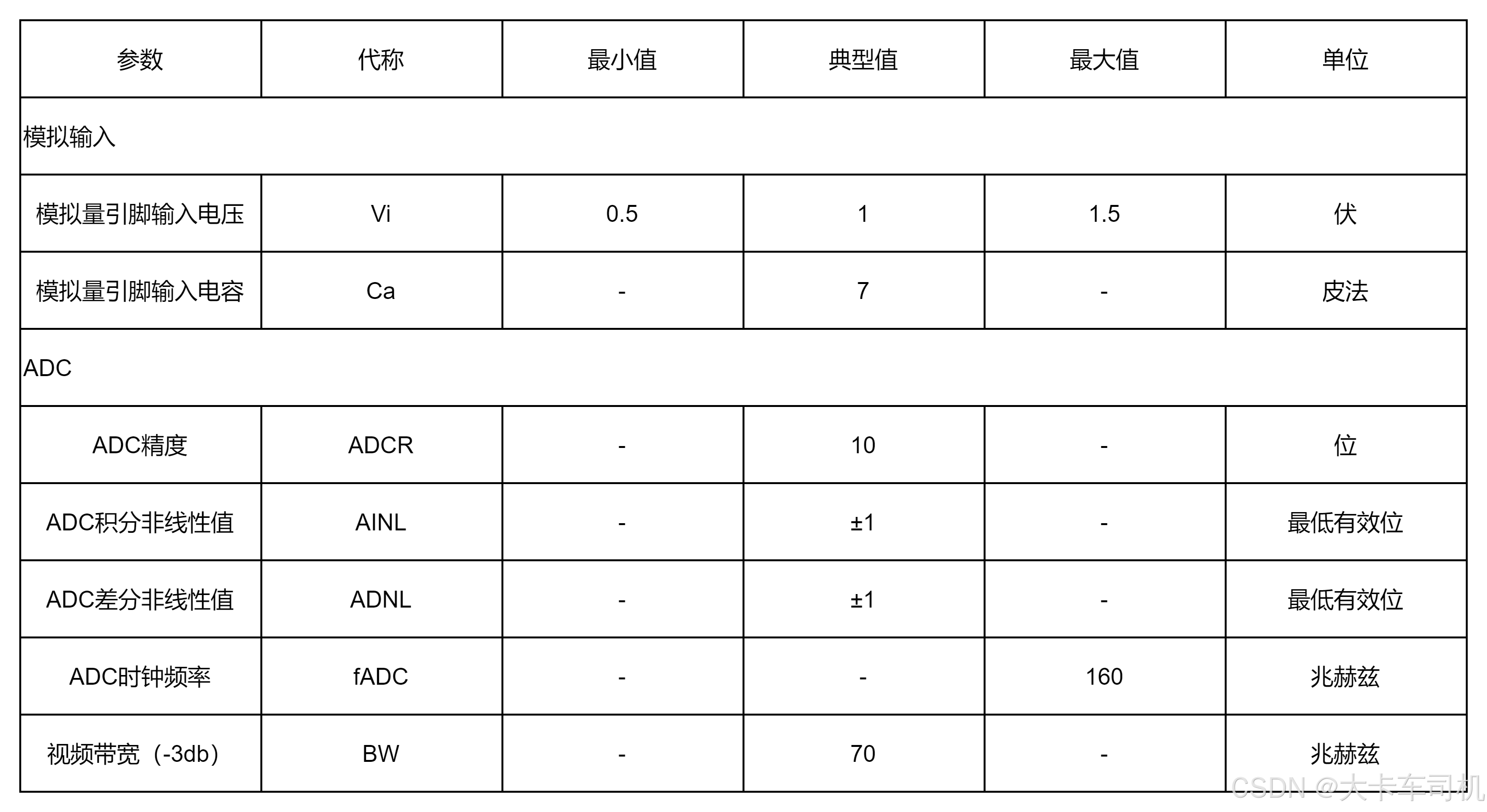

5.3.3    模拟电气特性

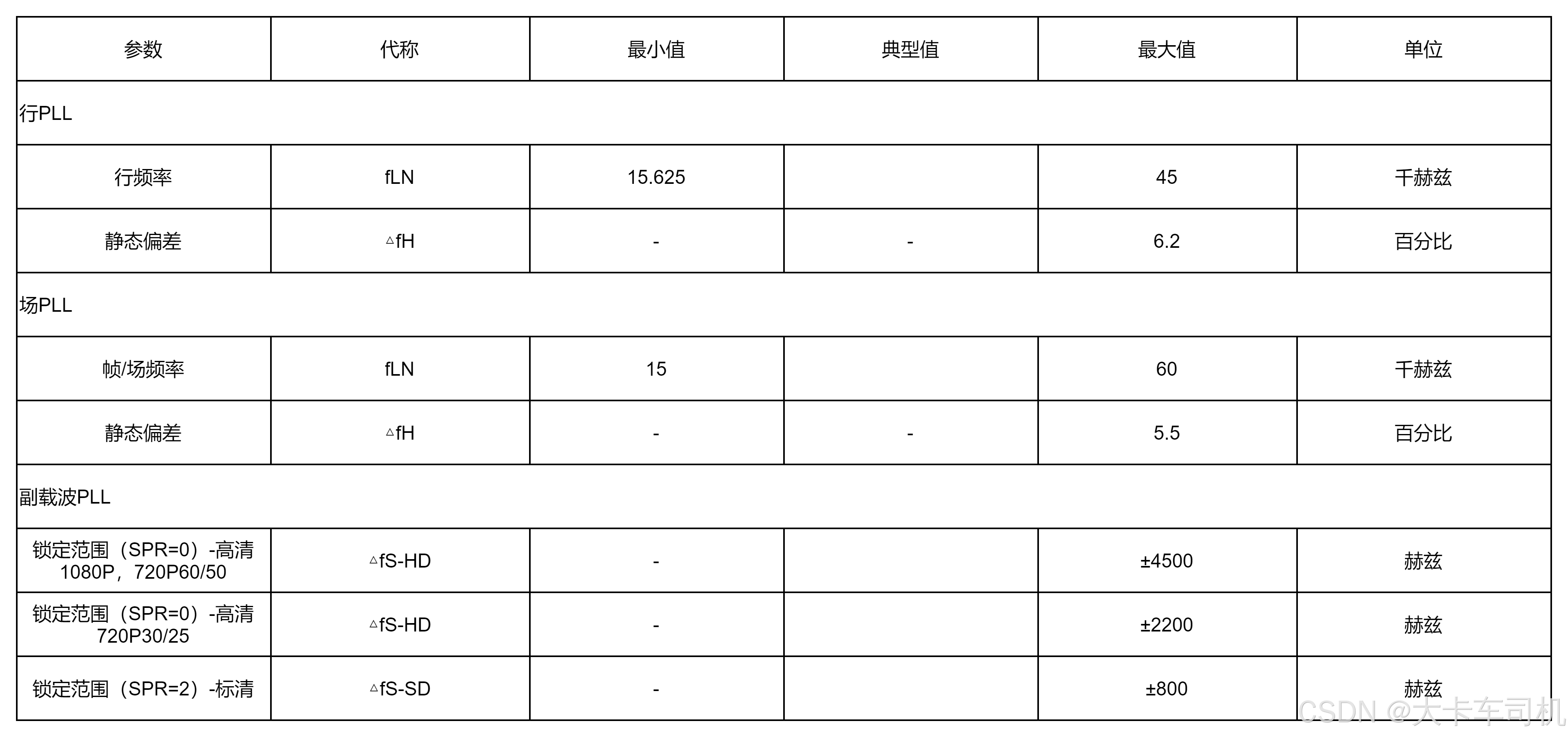

5.3.4    解码器特性

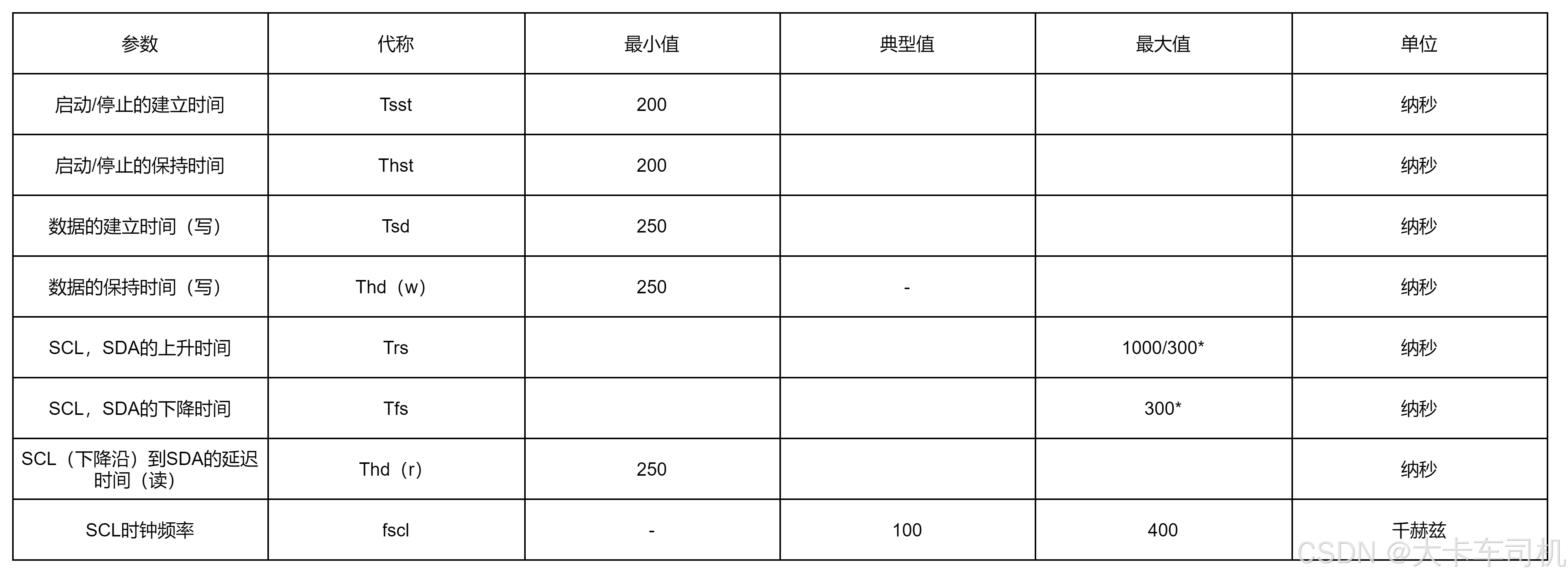

5.3.5    串行接口时序

注：*快速模式（400KHz）

5.3.6    高速发射器直流特性

【待完成】

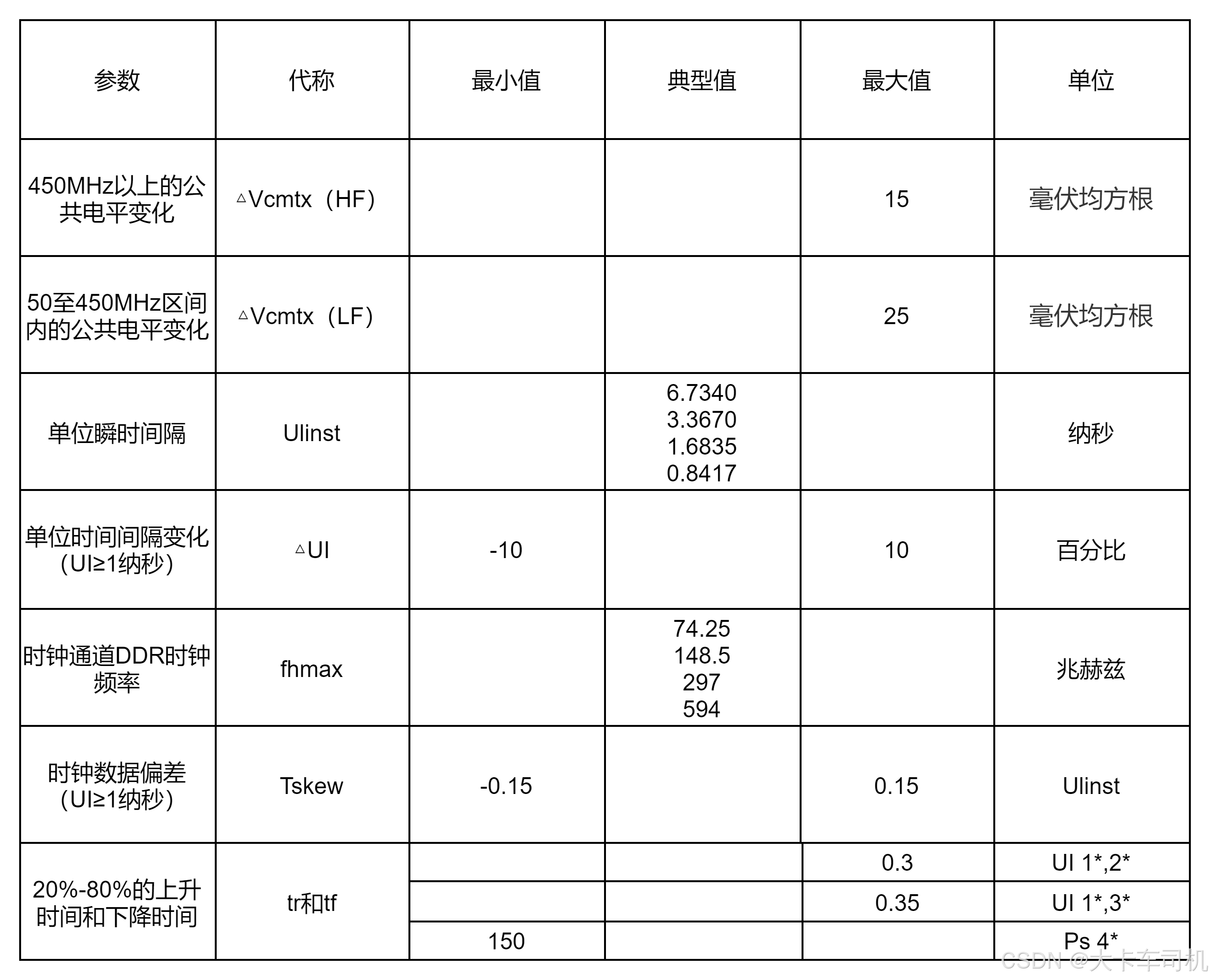

5.3.7    高速发射器交流特性

注意：fh频率是数据传输的最高基频

1*.UI的值等于1/（2*fh）

2*.适用于最大HS比特率小于等于1Gb每秒（即UI≥1纳秒）的情况

3*.适用于最大HS比特率大于等于1Gb每秒（即UI≤1纳秒）但小于1.5Gb每秒（即UI≥0.667纳秒）

4*.适用于最大HS比特率小于等于1.5Gb每秒。然而，为避免过度辐射，比特率要＜1Gb每秒（即UI≥1纳秒），不应使用150ps以下的值

5.3.8    【待完成】

5.3.9    【待完成】

5.3.10   【待完成】
