本文介绍如何通过ntp2855codec芯片将CVBS接口的camera信号转换为CSI2信号，并接入ARM平台。详细讲解了信号从输入到输出的全过程，包括时分复用技术的应用以及MIPI-CSI2接口的具体配置方法。
cvbs接口的camera通过codec芯片转换成csi或者mipi-csi2接口的信号输出到ARM端相关管脚上，又该管脚对应某个cif端口，设置相关寄存器将 videoin通道与该cif端口连接，整个camera链路就打通了。

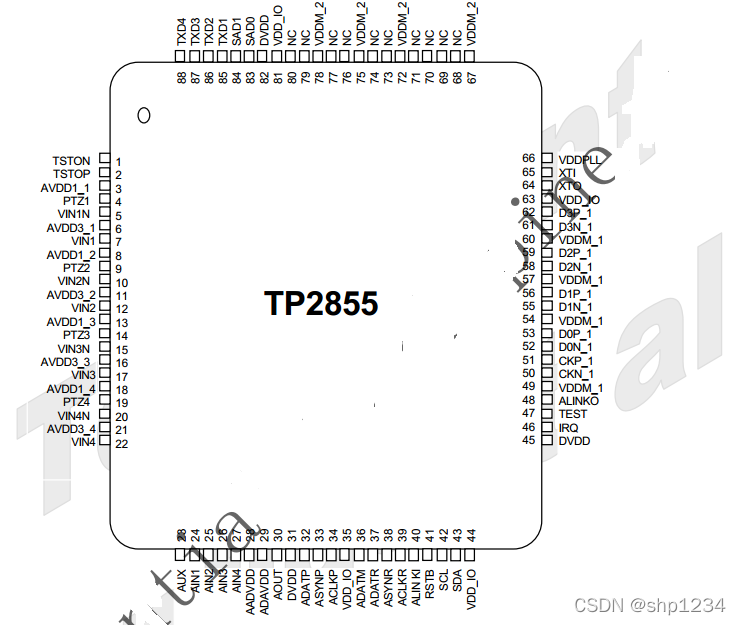

tp2855 codec芯片连接着前端信号输入（cvbs信号）与后端信号输出（mipi信号）。它的输入端是VIN0~3，输出端是CKP_1/CKN_1和DXP_1/DXN_1。四路cvbs输入可以通过时分复用的方法将四路cvbs信号通过一路MIPI-CSI2（1对时钟，4对数据）输出。

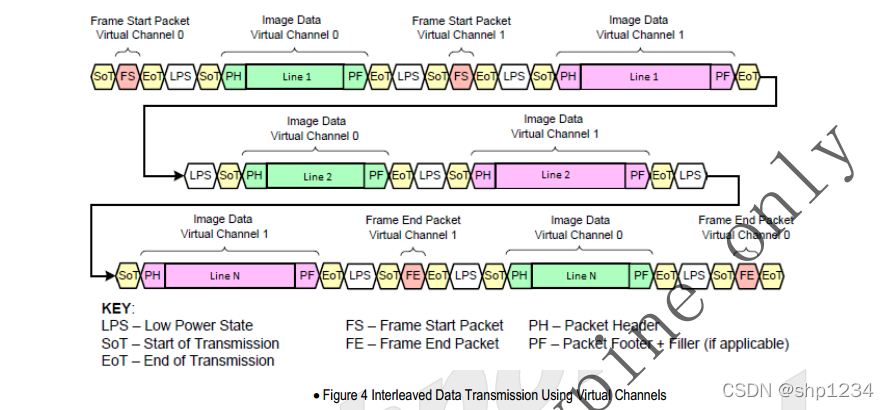

虚拟通道定义在Data ID上，具体可以看手册。

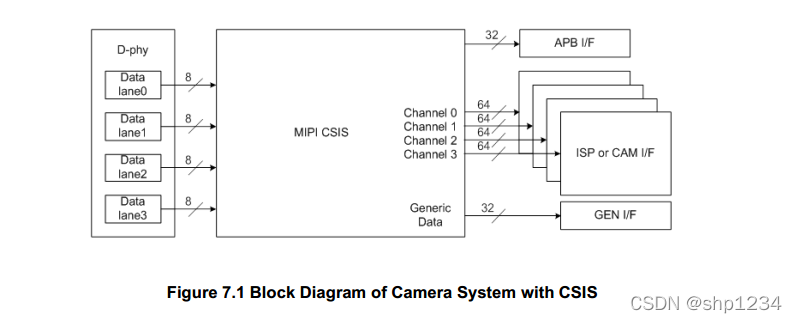

输出信号输入到ARM端的MIPI上：
注： MIPI CSI Channel 1, 2, 3, 4 operates in a time-division multiplexing manner

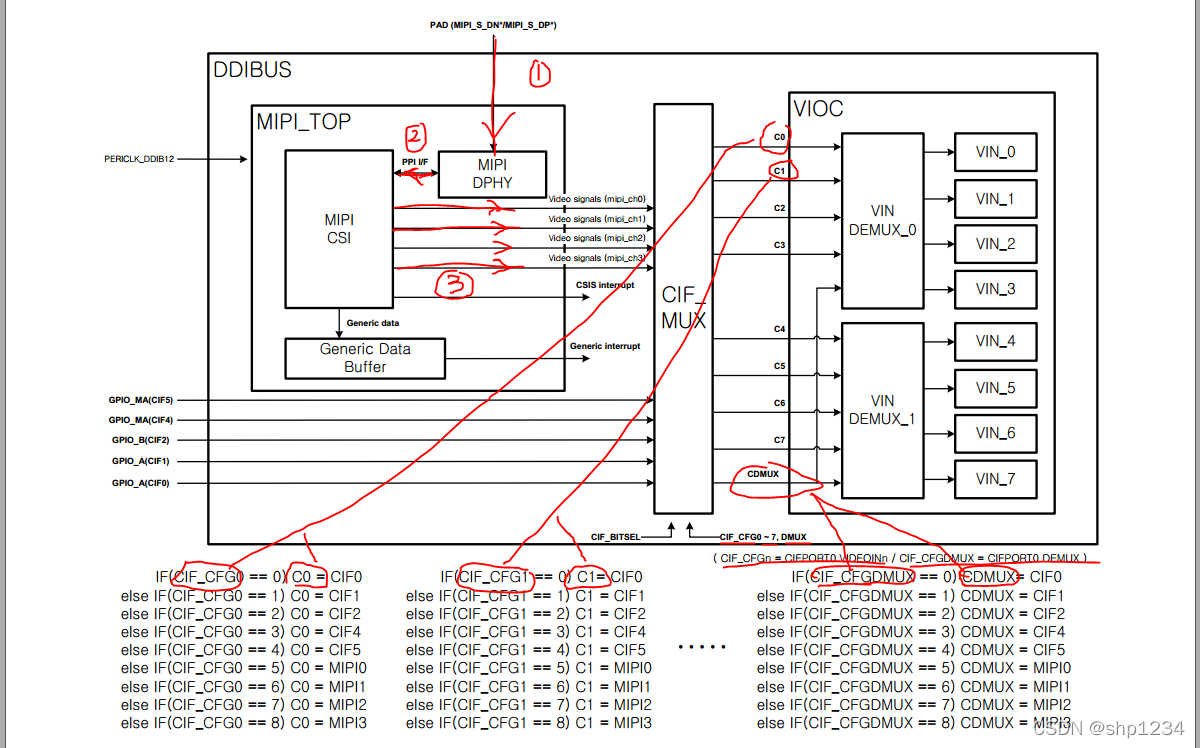

Video Source Block Diagram：

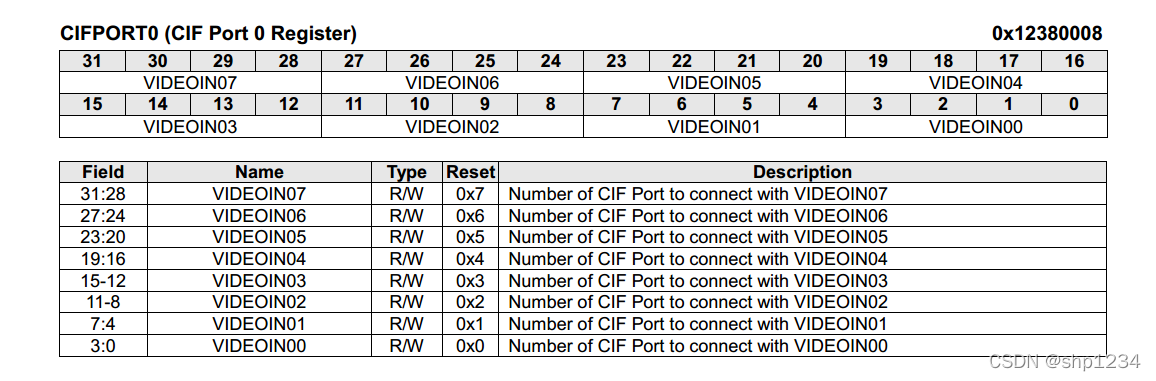

cif端口与videoin映射寄存器：

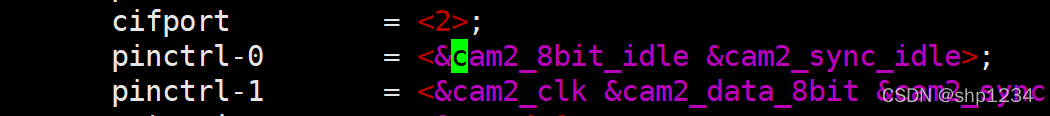

以bit[31:28]为例，连接到videoin07的cif port的数字编号是多少，如数字编号是2，则videoin07对应cif port 2，cif port 2的管脚定义：

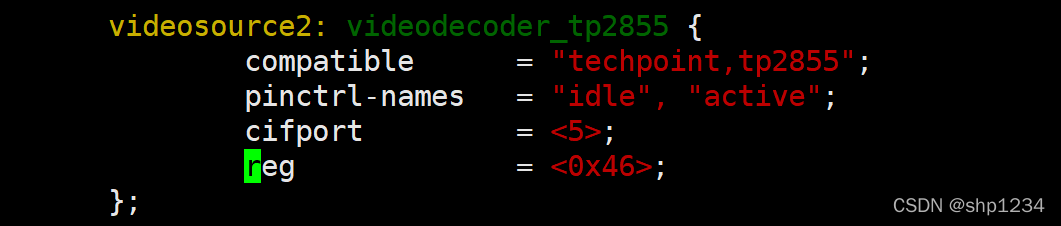

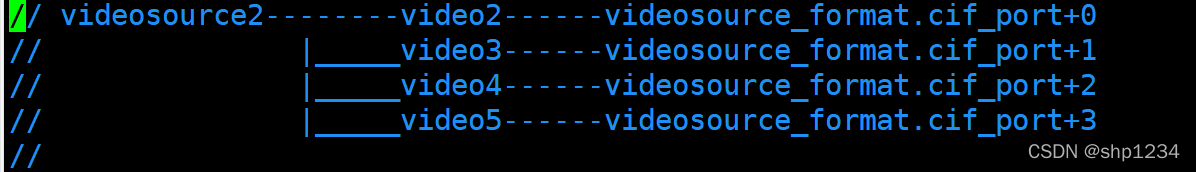

MIPI-CSI2有4个通道，这四个通道分别连接到不同的videoin上，看上面的图，CIF_CFG的取值是5~8，设备树上已经设置了cif_port等于5，不同的videoin对应的cif_port需要对设备树上该值进行加某数的操作，这个操作是在hal层上完成。
