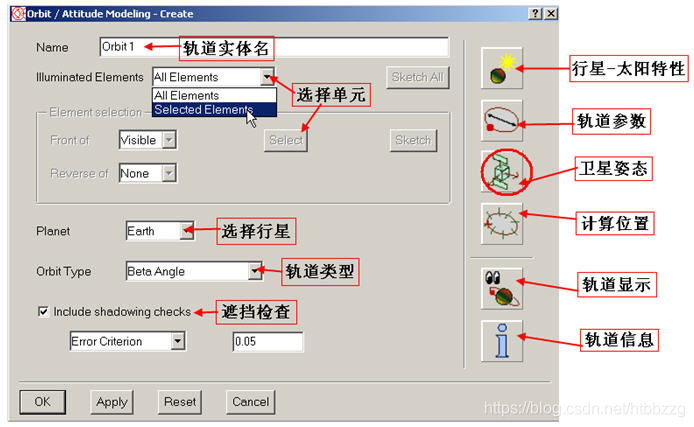

人造卫星的姿态
为确定人造卫星的方向:
1. 点击 Vector 1 图标:然后在图形区域中选择一个矢量;
2. 点击 Vector 1 图标右边的 at 部分,指定矢量 1 指向的方位;
3. 点击 Vector 2 图标:然后在图形区域中选择一个矢量;
4. 点击 Vector 2 图标右边的 at 部分,指定矢量 2 指向的方位;
如果矢量 1 与矢量 2 不垂直,矢量 1 总是指向所选的方位,而矢量 2 会尽量靠近为其选定的方位。
在这里插入图片描述

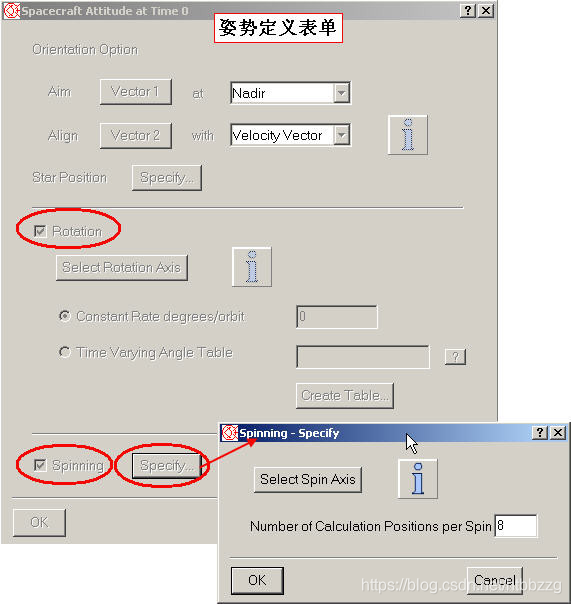

旋转和自旋的人造卫星
对于旋转和自旋的人造卫星:
1. 激活 Rotation 或 Spinning 选项;
2. 对于旋转,选取 Select Rotation Axis,对于自旋,激活Spinning,点击 Specify,然后选取 Select Spin Axis,再在图形窗口中选择一个矢量;
3. 指定人造卫星的旋转速率。对于自旋的人造卫星,指定每次自旋过程中要计算的位置数 - 在每个自旋位置,都要计算太阳、地球和行星反照的视角系数,然后取其平均值。
在这里插入图片描述
计算位置:
在计算位置表单中,指定一个完整的或部分的轨道。通过求解一系列部分轨道,可以模拟人造卫星的飞行情况。
可以利用这个表单确定卫星的初始位置。TMG 将第一个计算位置设在这个位置。
指定计算位置的个数和在轨道上的分布 (恒定的或变化的)。TMG 在这些位置上计算卫星的环境热载荷。如果轨道有遮挡,在遮挡的起点和终点将分别增加附加计算位置,最多可增加四个附加计算位置。
在每个时间步长处,TMG 根据最近的计算位置对热载荷进行插值。
