《炬丰科技-半导体工艺》超声水在硅片清洗过程中的潜力

炬丰科技的最新研究揭示了超声波在半导体行业中,特别是在0.18μm互补金属氧化物半导体(CMOS)清洗过程中的重要性,强调了其在控制微电子和光伏器件性能、提升清洗效率和可靠性方面的作用,涉及多达70个清洗步骤的精密工艺.

书籍:《炬丰科技-半导体工艺》

文章:超声水在硅片清洗过程中的潜力

编号:JFKJ-21-278

作者:炬丰科技

介绍

  作为硅器件技术在微电子和光伏行业超净晶圆表面理化性质的良好控制研究进展 。因此,清洁的衬底表面在大规模集成(ULSI)制造工艺中至关重要,以获得最大的器件  性能、长期可靠性和高产量,存取存储器(DRAM)的制造过程有多达70个清洗步骤。在0.18 μ m互补金属氧化物半导体中,共400步 (CMOS)技术的清洗步骤

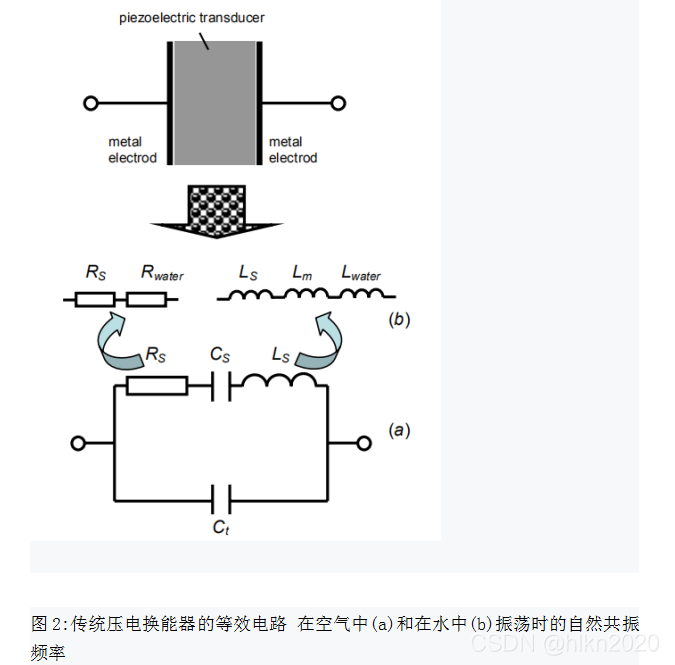

声学基本原理
