JTAG_AXI

概述

  • 不知道你在开发或调试过程中有没有遇到过这种现象，hdl中使用了标准的axi总线（挂了好多标准外设）要对整板，但是对MicroBlaze不熟悉（有些逻辑工程师对c语言不太熟悉）或是懒得维护c工程，这时候JTAG_AXI就派上用场了。JTAG_AXI可作为axi master来驱动axi slave外设。我在工程中挂了一个gpio（LED），来演示怎样使用这个IP。

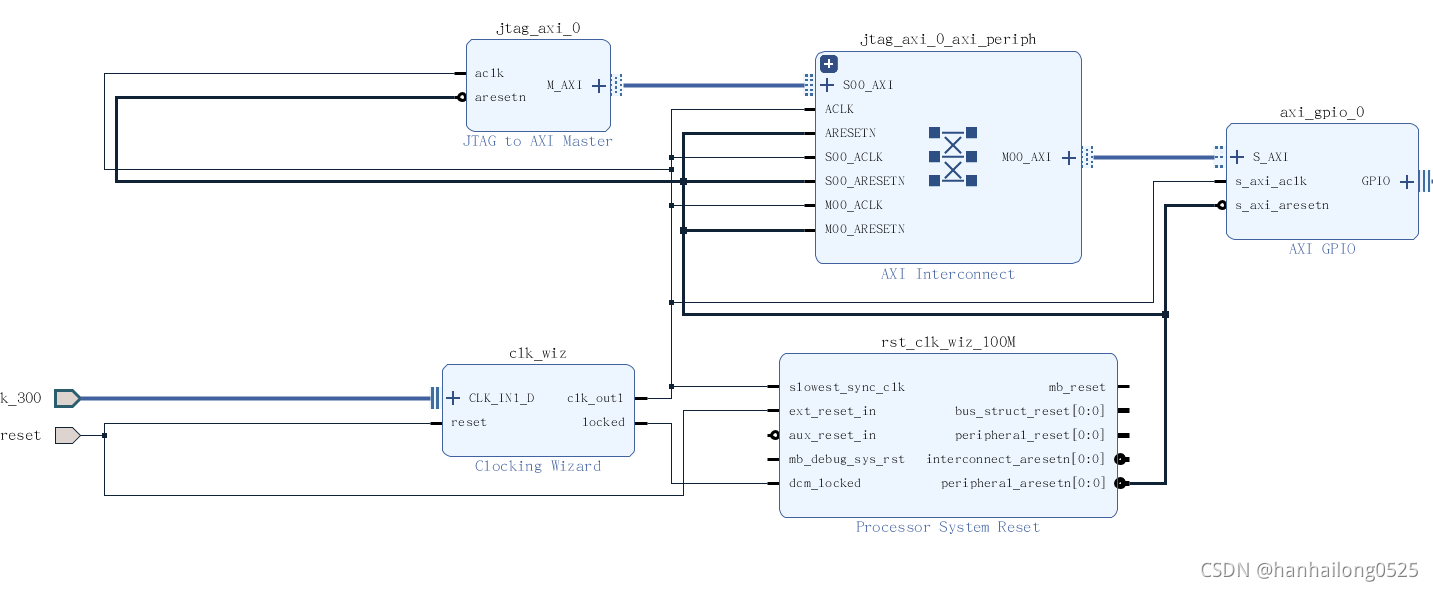

框图

在这里插入图片描述

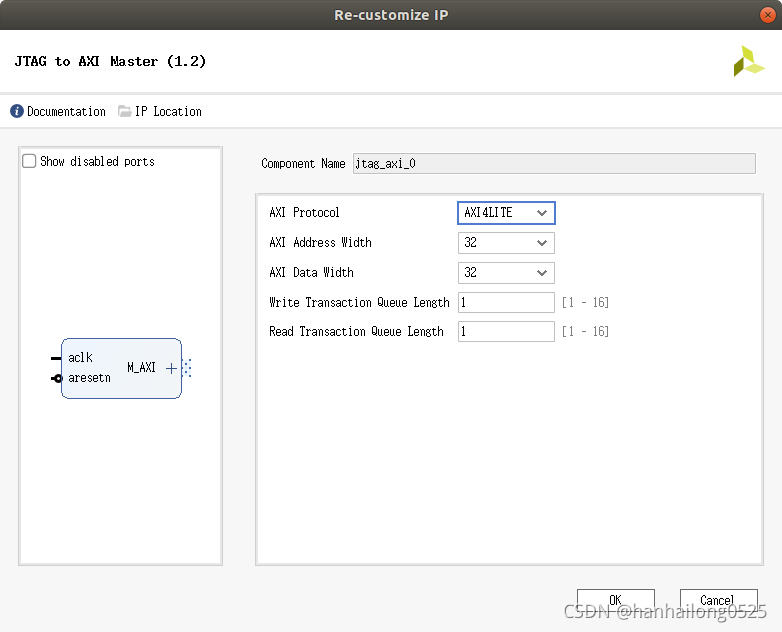

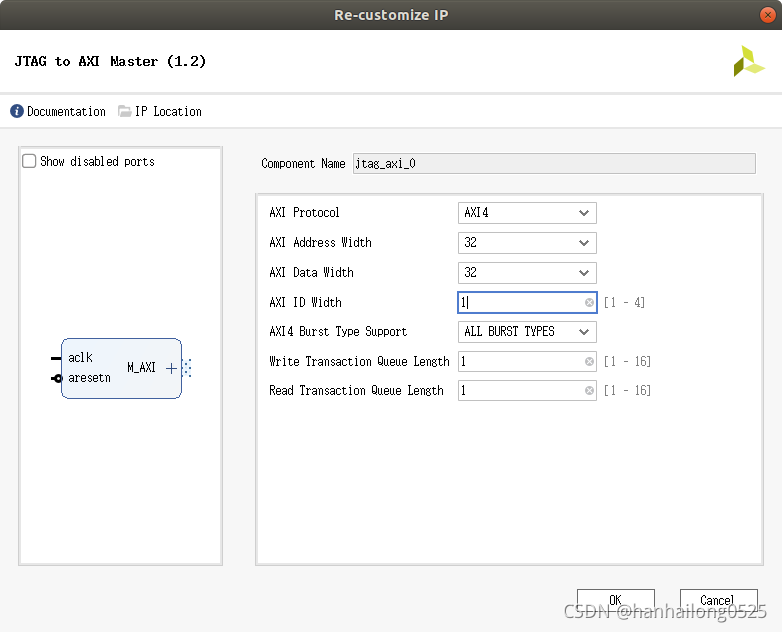

配置

在这里插入图片描述在这里插入图片描述

  • 如上图所是，他支持AXI4和AXI4LITE两种协议，对于UART，SPI，IIC，GPIO这些外设一般选用AXI4LITE就可以了，对于DDR等需要突发大量数据传输的就选用AXI4。
  • axi_interconnect 是可以对AXI4和AXI4LITE两种协议做转换的，有机会对AXI总线做一个专题，这里就不多说了

TCL

  • 生成bit并下载后就可以通过vivado tcl控制台控制硬件板卡了。

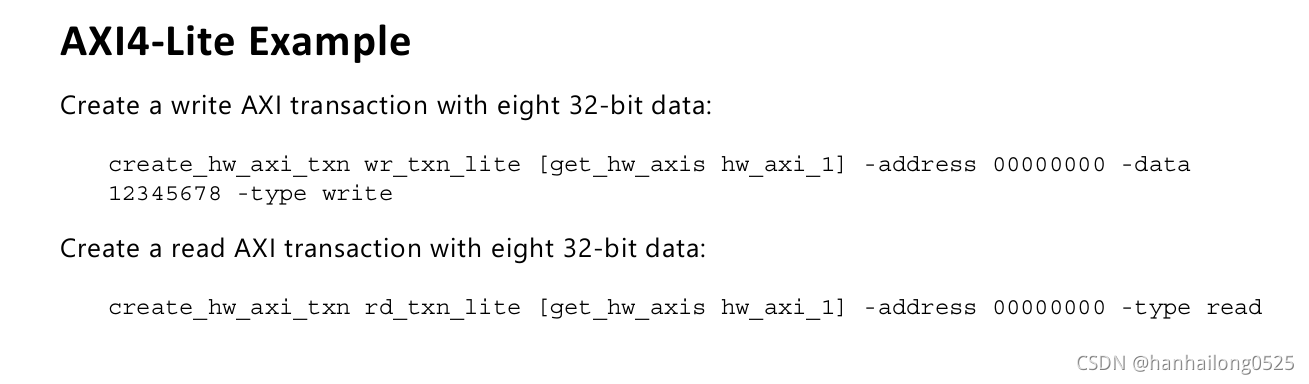

  • Axi Lite tcl指令如下：
    在这里插入图片描述

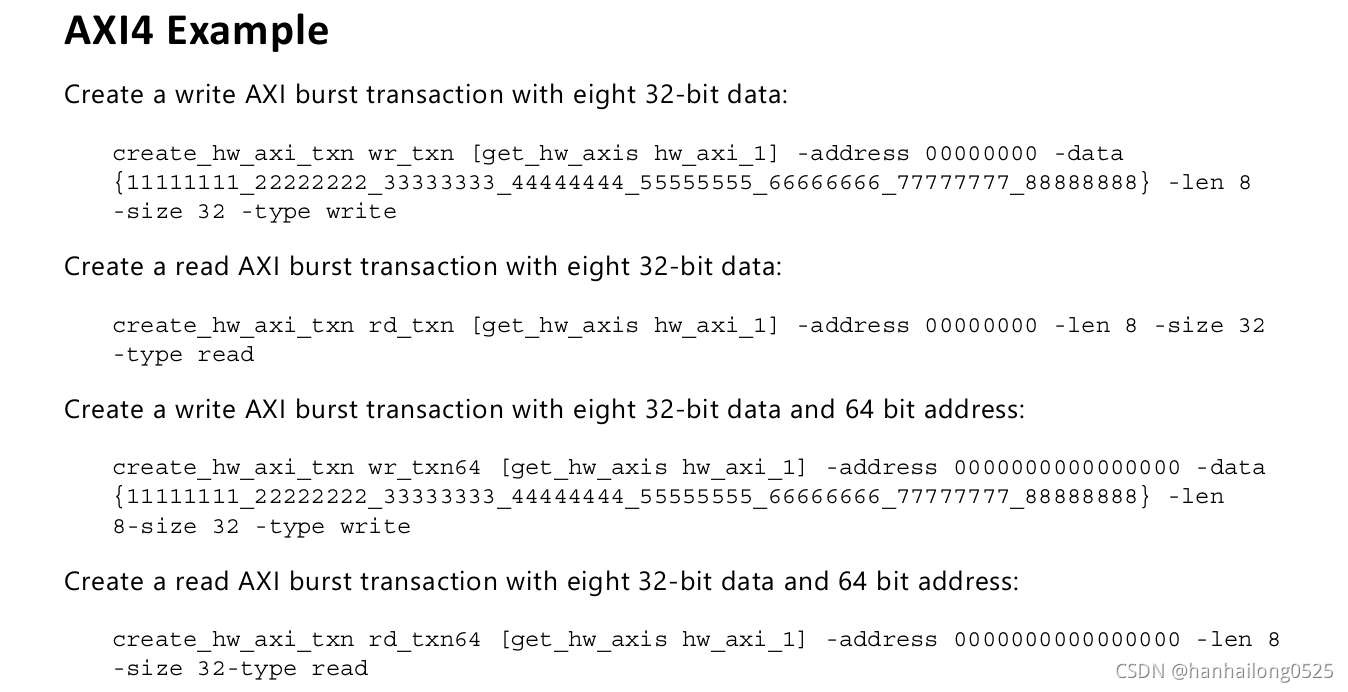

  • Axi4 tcl指令如下：
    在这里插入图片描述 更多信息可以查看pg147
