直流开关电源的原理与应用详解

 新闻资讯     |      2024-11-19 08:59:52    |      凯弘电源

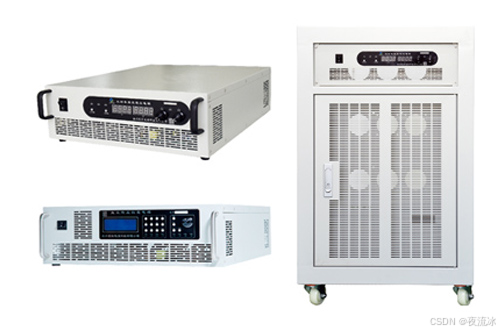

直流开关电源的基本工作原理

随着科技的进步，电子设备对电能的需求不断增加，然而不同设备对电能的要求却各不相同。为了保证这些设备的正常运行，电能转换设备的作用尤为重要。直流开关电源（DCSwitchingPowerSupply）作为一种高效、稳定的电能转换设备，广泛应用于各类电子设备。本文将详细讲解直流开关电源的原理与应用，帮助大家更好地了解这一关键技术。

什么是直流开关电源？

直流开关电源是一种将输入电源（通常为交流电）通过整流、滤波、控制等环节转化为稳定的直流电输出的设备。与传统线性电源相比，开关电源的优势在于转换效率高、体积小、重量轻、输出电压范围广，且具有较好的温度和负载特性，适用于现代电子设备中对电能的各种需求。

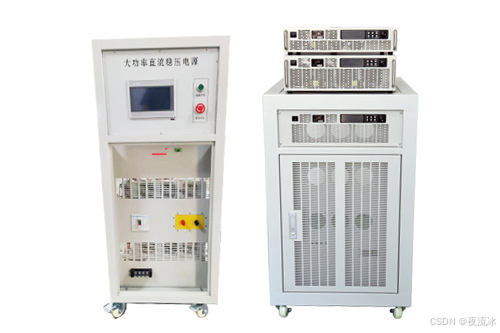

直流开关电源的基本组成

一般来说，直流开关电源由以下几个主要部分构成：

整流与滤波电路：输入的交流电（AC）首先通过整流电路转变为脉动直流电（DC），然后通过滤波电路来平滑电流，使其成为比较平稳的直流电。

开关变换器：这是开关电源中最核心的部分。通过高速的开关晶体管（如MOSFET等）进行频率转换，从而实现能量传递。开关频率通常在几十kHz到几百kHz之间，通过这种高频开关动作，可以将输入电压高效地调节到所需的输出电压。

反馈控制电路：为了保证输出电压的稳定性，电源内部有一个反馈控制电路，实时检测输出电压。当电压偏离设定值时，反馈电路会调整开关器件的占空比，进而调节输出电压。

保护电路：为了确保电源和负载的安全，直流开关电源通常配备了各种保护机制，如过流保护、过压保护、过温保护等。

开关电源的工作过程

直流开关电源的工作过程可以简单概括为以下步骤：

整流和滤波：将输入的交流电通过整流桥整流成脉动的直流电，之后通过电容滤波器进行平滑，消除高频的交流成分。

脉冲宽度调制（PWM）：开关变换器采用脉冲宽度调制技术，根据负载的变化，实时调节开关管的导通时间，以控制输出电压和电流的大小。

高频变压器传输：为了实现电压的降压或升压，开关电源通常会使用高频变压器来传递能量，并通过二次整流器将其转化为负载所需的直流电压。

反馈与调整：通过输出电压的反馈信号，控制电路会不断调整开关器件的工作状态，确保输出电压的稳定性。

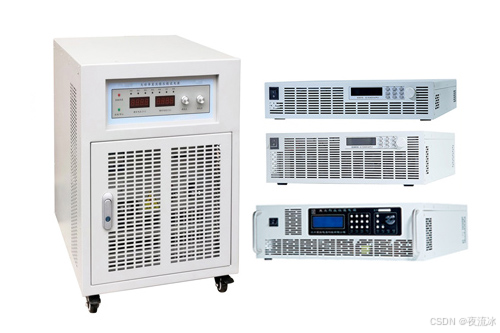

直流开关电源的主要优势

与传统的线性电源相比，直流开关电源有许多显著的优势：

高效节能：开关电源的工作效率通常可达到80%到90%，远远高于线性电源的效率（一般仅有50%以下）。这对于需要大功率输出的设备而言，尤其重要。

小型化设计：由于高频变压器的应用，开关电源的体积和重量都得到了大幅度的减小，这使其特别适合于现代电子设备中的紧凑型设计。

输出稳定：得益于高精度的反馈控制系统，开关电源能够提供非常稳定的输出电压，不会因为负载的变化而出现明显波动。

多种保护功能：现代开关电源通常集成了多种保护机制，确保电源设备和负载在过压、过流等异常情况下不会受损。

小结

直流开关电源凭借其高效、节能、小型化等优点，已成为现代电子设备电源转换的首选。在其基本的工作原理中，整流、开关变换、反馈控制等环节紧密合作，确保了输出电压的稳定性和转换效率。这些技术特性使得开关电源广泛应用于各种场景中，从工业设备到消费电子设备，都少不了它的身影。

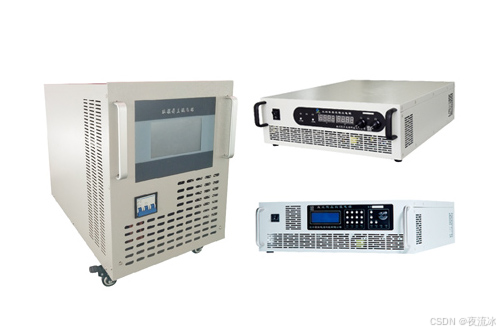

直流开关电源的应用领域

直流开关电源的应用非常广泛，几乎涵盖了我们日常生活和工业生产的方方面面。无论是家用电器、计算机、通讯设备，还是精密仪器和工业自动化设备，开关电源都在其中扮演着不可或缺的角色。以下是一些常见的应用领域。

1.消费电子领域

消费电子领域中，直流开关电源的应用尤为广泛。像我们常见的智能手机、平板电脑、笔记本电脑等设备，都需要稳定的直流电源来支持其运行。由于这些设备通常体积较小、对电能的效率要求高，因此高效、轻便的直流开关电源成为最佳选择。

例如，笔记本电脑的适配器就是一种典型的直流开关电源。它将220V的交流电转化为20V左右的直流电，以供电池充电或直接供电。相比于传统线性电源适配器，开关电源适配器的体积更小，重量更轻，并且在使用过程中散热量更低。

2.工业自动化领域

在工业自动化领域，许多设备需要稳定的直流电源支持其运行，如PLC（可编程逻辑控制器）、传感器、变频器等。工业设备通常要求电源具有高可靠性、宽输入电压范围以及优良的抗干扰能力。直流开关电源凭借其高效和稳定性，正好满足了这些需求。

特别是在复杂的工业环境中，电网波动、瞬态电压尖峰等现象时有发生，直流开关电源通过其内置的保护和调节机制，能够有效应对这些挑战，保障工业设备的稳定运行。

3.通信设备领域

通信设备如路由器、基站、电信设备等，都需要稳定的直流电源进行供电。开关电源在这些设备中不仅提供电能转换，还能保证设备在高频切换的情况下正常工作。由于通信设备通常需要长时间不间断运行，对电源的稳定性要求极高，开关电源的高可靠性优势在这一领域得到了充分体现。

4.医疗器械领域

在医疗器械中，直流开关电源同样发挥着至关重要的作用。例如，心电图仪、血压监测仪、呼吸机等精密仪器，要求电源输出极为稳定，以免因电压波动影响仪器的准确性。开关电源凭借其高精度的反馈控制系统，能够为这些设备提供可靠的电源支持，保障医疗操作的安全性与准确性。

5.新能源领域

随着新能源技术的发展，直流开关电源在这一领域的应用也在快速增长。例如，太阳能发电和风能发电系统中，通常需要将产生的直流电转化为适合使用的交流电，或将交流电转化为设备需要的稳定直流电。这些电能转换任务通常由专门的电源设备完成，而直流开关电源正是其中的核心元件。

未来发展趋势

随着电子设备不断向小型化、高效化方向发展，直流开关电源也面临着不断升级的需求。未来，开关电源将朝着更高频率、更高效率、更高可靠性的方向发展，进一步优化能量转换的效率，减小体积，并提高设备的适应性和安全性。

随着绿色环保理念的深入，开关电源的节能效果将受到更多关注。低待机功耗、高转换效率的电源设计，将成为未来开关电源的重要发展方向。

小结

直流开关电源因其广泛的适用性、出色的性能表现，在各行各业中得到了广泛应用。随着科技的进步，它的应用领域还将进一步扩展，推动着各类设备的进步与发展。

参考：

直流开关电源的原理与应用详解_扬州凯弘电源

---

其他：

在直流开关电源的基础上，还有可编程式的直流开关电源，能更精确的控制输出的电压和电流。购买的话，比如台湾品牌的利利普owon。
