在嵌入式软件开发中,有这么一种情况,同一个硬件版本,要给用户A和用户B供货,两用户对产品的功能或行为要求是不同的。
正常情况,就是给用户A一版软件,给用户B另外一版软件。
这样做就增加了维护、发布和部署的成本,如果这样定制型的用户需求很多的话,就会为软件配置管理带来极大的不便。
能不能用户A和B公用一份软件,还能实现功能上的区分?
所有的问题,都有答案。
这个问题也有解决方法:可以在硬件上预留几个GPIO,用来做hardware token,在机器上电时,软件读取GPIO状态,来区分不同的产品版本,来执行不同的功能。

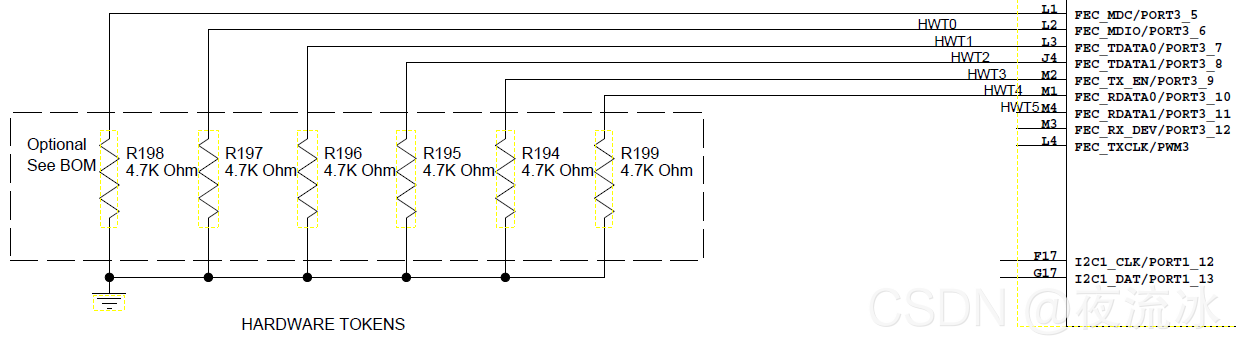

上面的一排电阻,在SMT时,每一个都可以选择贴或者不贴,这样就能组合出不同的hardware token信息,每一个GPIO就是1个bit。

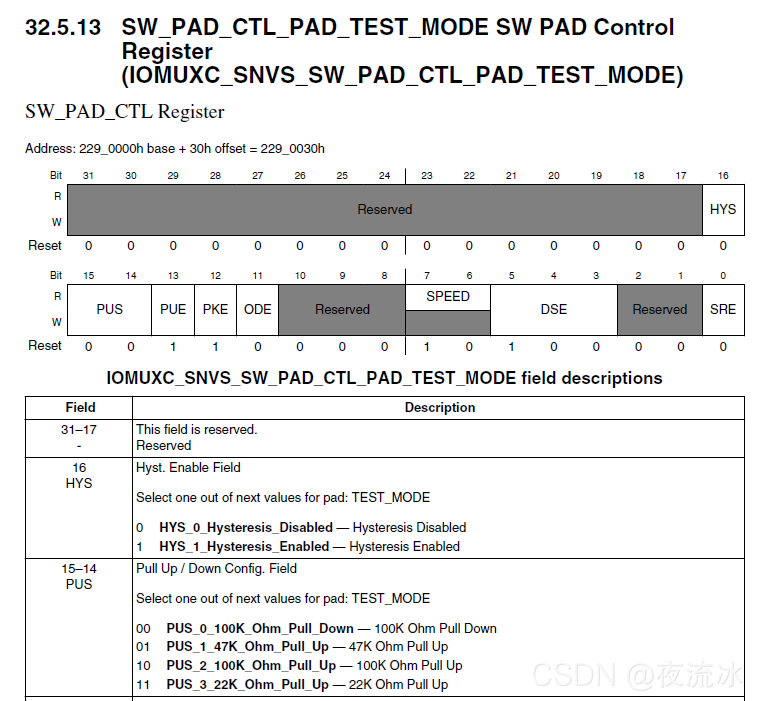

在具体使用时,先将GPIO内部拉高,并设置为输入。在芯片的Reference Manual(IMX6ULLRM.pdf)里,在IOMUX Controller章节里,有关于上下拉的设置:

我们看到这个芯片手册里关于端子的设置,pull up是有三种上拉电阻,47K、100K、22K。
在我们外部电路中,下拉电阻是4.7K Ohm。
一般芯片的IO口电压使用3.3V(也有使用1.8V情况)。
如果不贴外部下拉电阻,则读取电平为高电平,和上拉电压一样,为3.3V。

本文探讨了在嵌入式软件开发中,如何通过GPIO硬件token在不增加维护成本的前提下,根据不同用户需求定制软件功能。通过SMT阶段的电阻选择,形成硬件标识,程序据此判断执行相应版本的功能。
