MKS Express说明书

---

一、产品信息

1、产品介绍

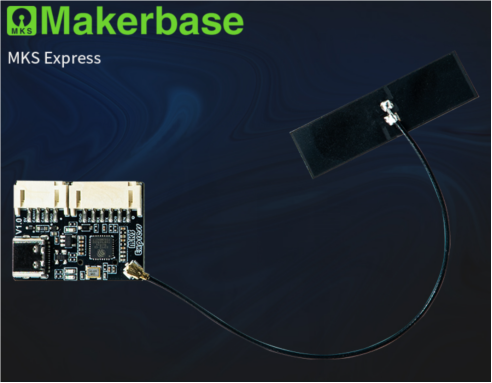

• MKS Express是基于VESC Express设计的产品，具有数据记录、GPS连接、无线（Wifi、蓝牙）连接的功能性模块。内置Micro SD卡插槽，你可以将每次的骑行都记录到SD卡，设备兼容多种类型SD卡，可让您更换更大的存储空间，而不必过于担心存储容量。

• MKS Express让您的VESC主板可以通过WiFi、蓝牙连接到VESC Tool，实现无线调试、固件更新、数据分析、读取存储的日志文件。WiFi、蓝牙均可设置个性化名称和PIN 码，使你的数据更安全传输。MKS Express可以充当具有密码保护的WiFi兼容接入点，也可以配置为连接到现有WiFi网络（站点模式）。

2、产品特点

• 黑匣子功能，将行程数据记录到micro SD卡；

• 支持WiFi、蓝牙连接，实现无线调试、固件更新、数据分析、读取存储的日志文件；

• 支持外接GPS（GNSS）模块（M8030芯片组）；

• 支持WiFi、蓝牙设置个性化名称、PIN 码；

• 支持两种不同的WiFi模式（Station Mode或Access Point）；

• 使用CAN与VESC主板连接；

• 超小尺寸：30x23x10mm（不含天线）。

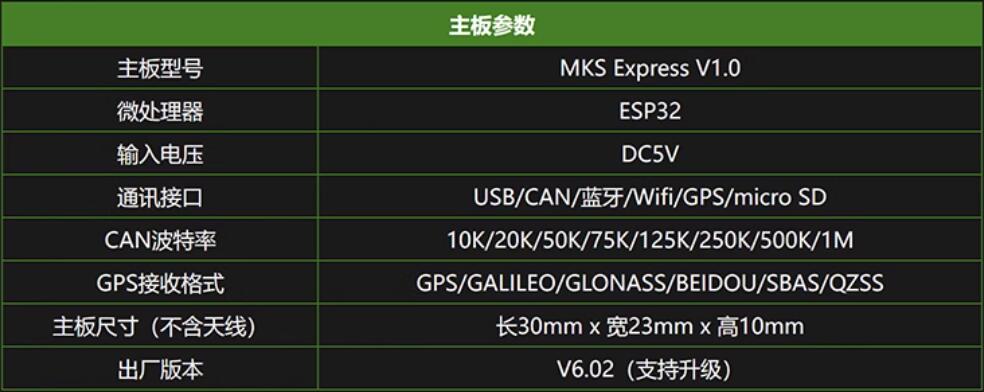

3、产品参数

二、特殊说明

（一）购买模块与下载上位机

1. MKS Express模块购买链接：
   https://item.taobao.com/item.htm?id=874832040132


2. 各款VESC主板购买链接：
   https://makerbase.taobao.com/category-1689217385.htm

3. VESC TOOL上位机或其它资料下载：Q群732557609

（二）TF内存卡（Micro SD）说明

内存卡需要使用FAT32格式的内存卡，确认或者修改内存卡类型的方法如下：

1. 先把micro SD卡插入读卡器，再把读卡器插入电脑USB口；

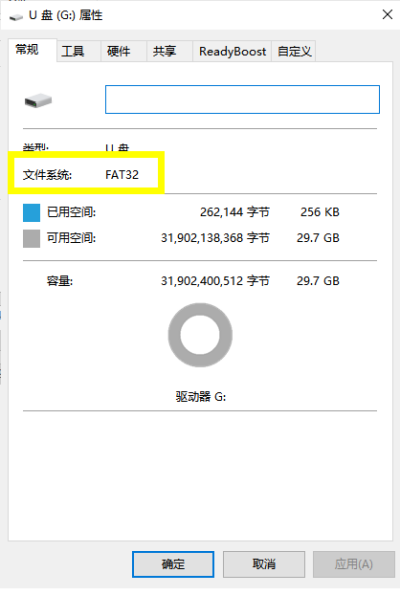

2. 双击电脑上“我的电脑”，右键点击插入的移动盘，选择属性，查看TF卡的类型，如下图所示；


3. 如micro SD卡类型不是“FAT32”，比如“exFAT”、“NTFS”等等其他类型，需要格式化修改为“FAT32”格式；

   1） 32G容量及以下容量micro SD卡修改为“FAT32”类型的方法如下：

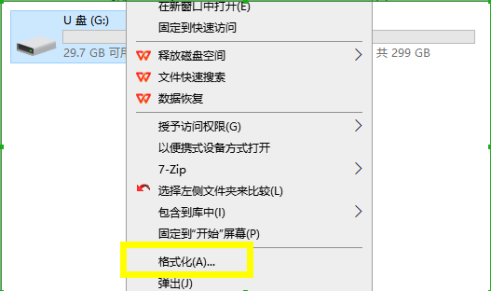

   ①右键点击micro SD所在的移动盘，选择格式化移动盘；

   ②在弹出窗口的“文件系统”中，选择“FAT32”，然后点击“开始”，等待格式化完成；

   ③等待格式化完成后，再右键点击移动盘，选择“属性”，查看是否修改成功；


   2） 内存容量大于32G的micro SD卡修改为“FAT32”类型的方法如下：

   ①下载格式化工具“DiskGenius”，可在Q群732557609下载，也可在链接下载：https://www.diskgenius.cn/

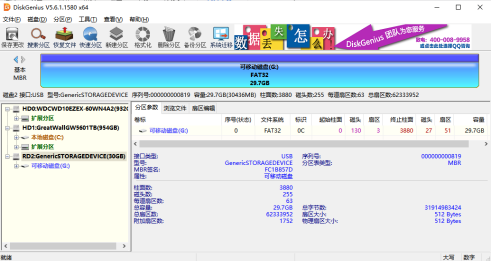

   ②打开下载安装好的“DiskGenius”，如下图所示：

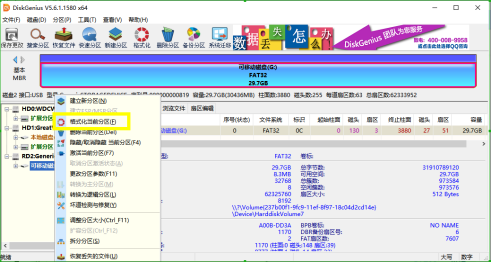

   ③选中对应的micro SD卡盘，点击鼠标右键，选择“格式化当前分区”；
   注意：该步骤需多次确认，确保没有选错硬盘，如下图所示：

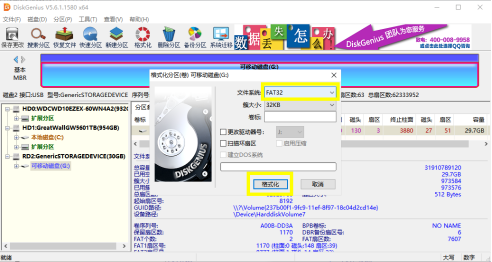

   ④在“文件系统”中，选择“FAT32”格式，再点击下方的“格式化”按钮，如下图所示：


三、功能设置

将MKS Express模块接入VESC前，请认真检查VESC与Express模块的线序，选择使用合适的配线！！！
