CANoe入门（2）-- 创建一个简单的Panel来改变TX的信号值

书接上文“CANoe入门（1）”，创建CANoe工程，并且导入DBC文件之后，如何对TX数据进行修改呢，两种方法，一是通过Panel，二是通过CAPL脚本。这里先学Panel

一、进入Panel编辑界面

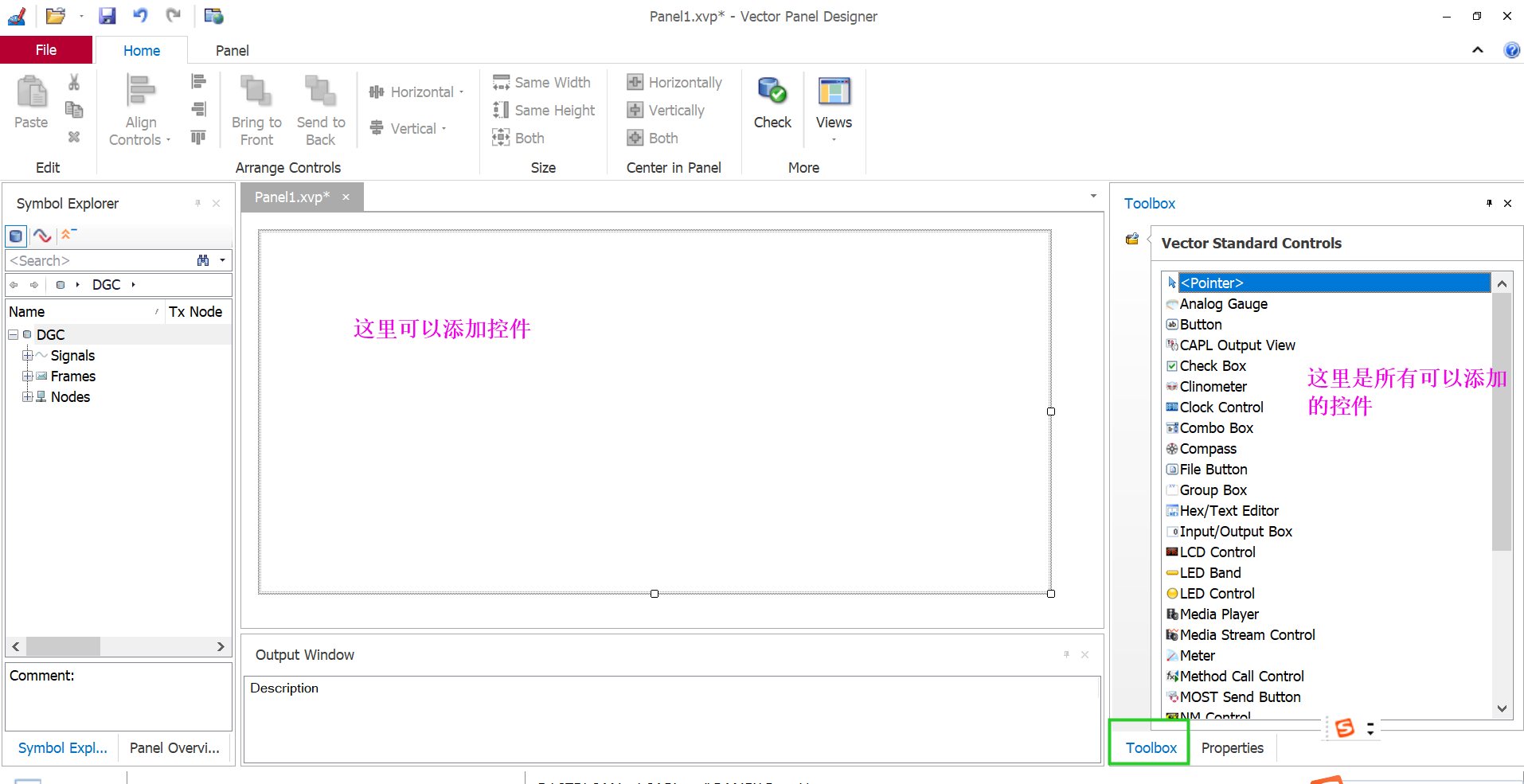

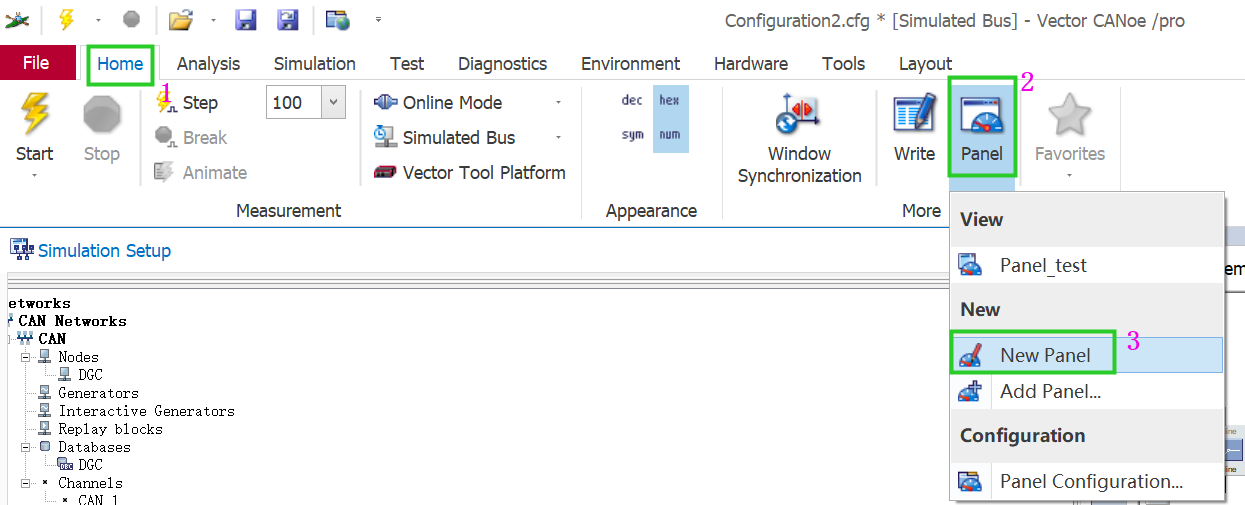

点击Home -->Panel-->New Panel，进入Panel编辑界面,如下图所示：

二、添加一个开关按钮

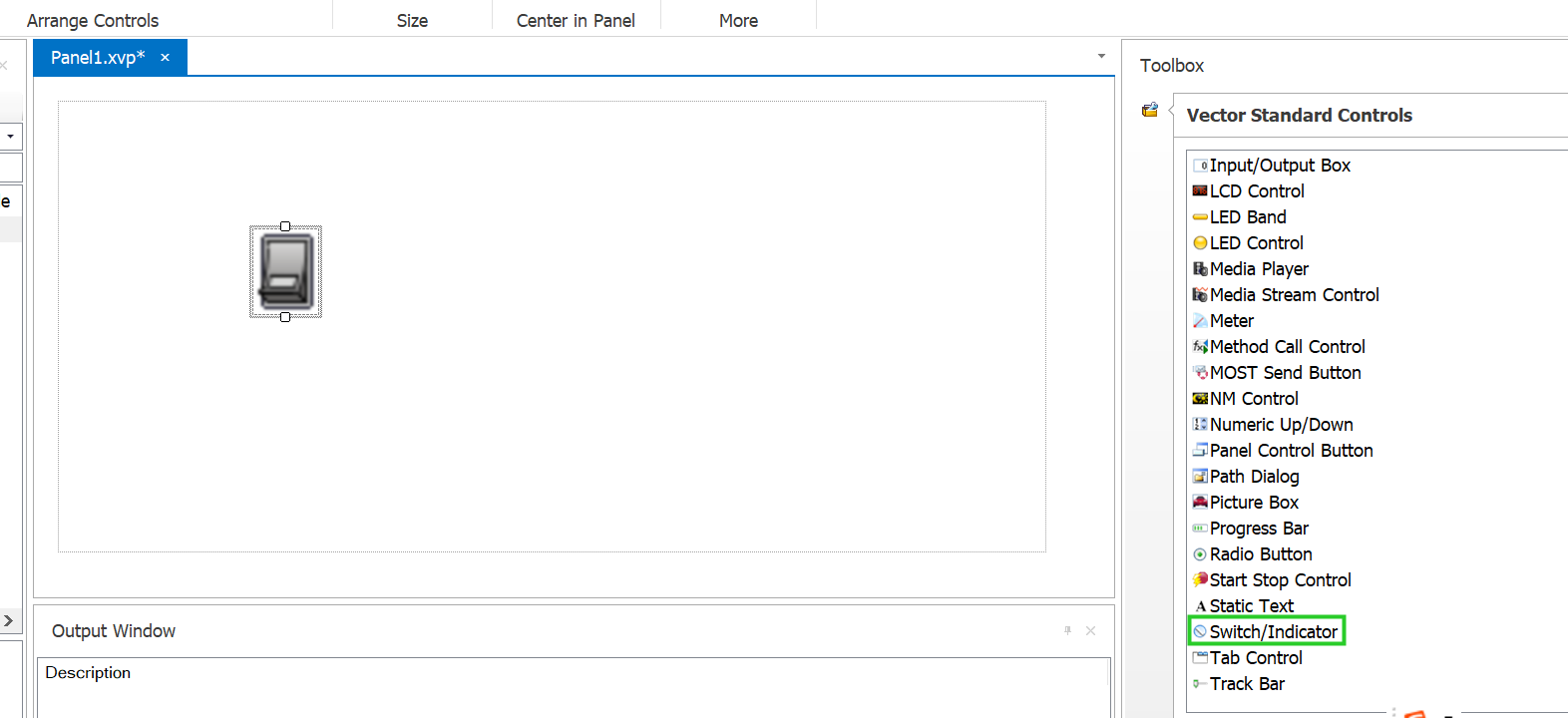

在toolbox中找到 Switch/Indicator ，拖拽到Panel 控件放置区，如下图

选中添加的控件后可拖动鼠标调整控件大小。

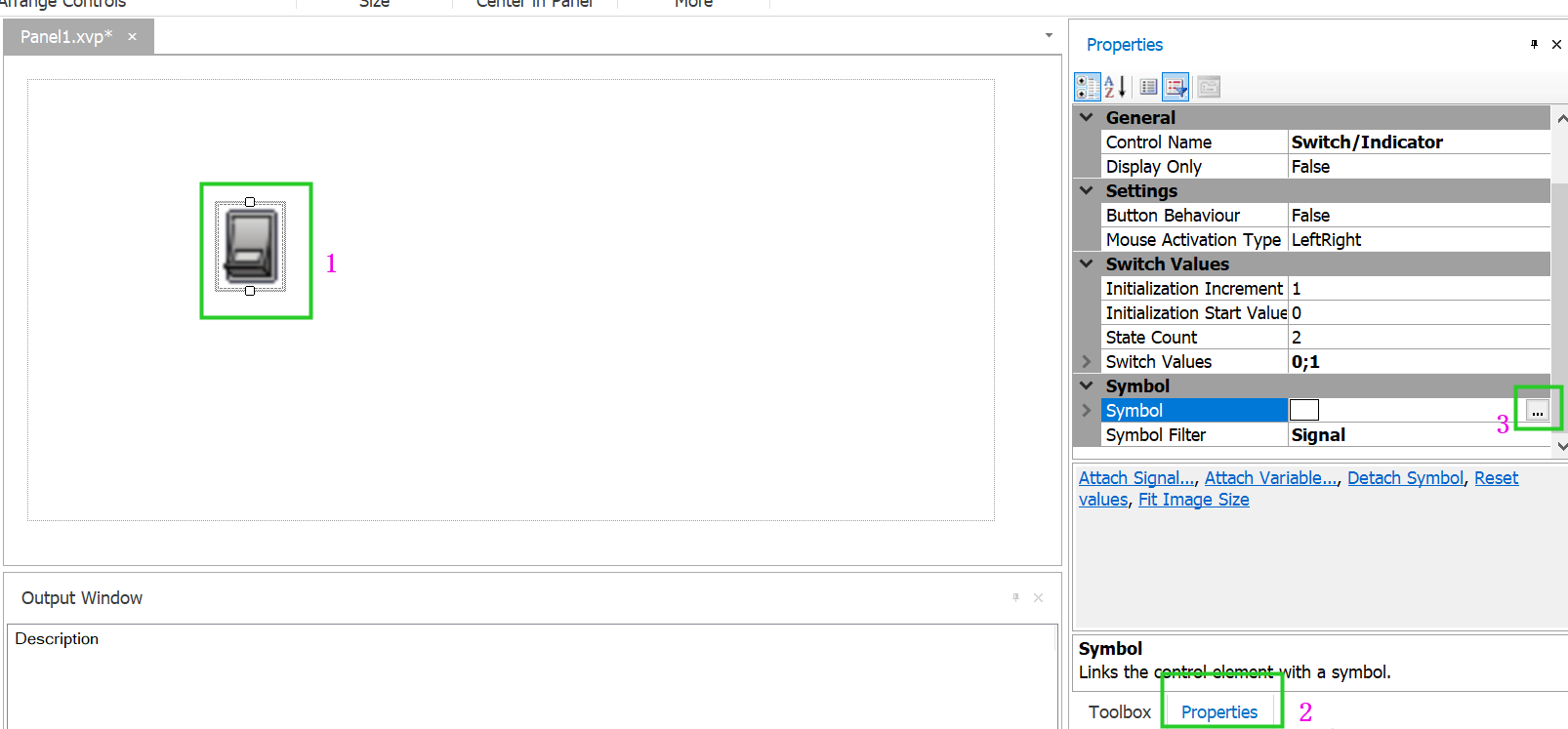

选中刚刚添加的开关按钮，点击界面右侧的Properties绑定信号，如下图所示

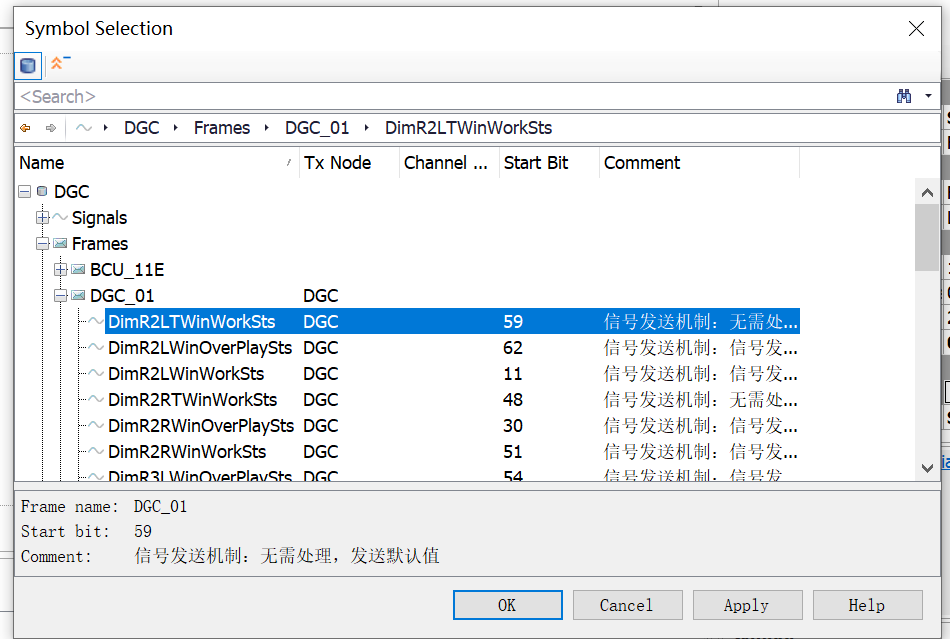

选择要关联的信号后点击“OK”按钮即可

三、保存Panel

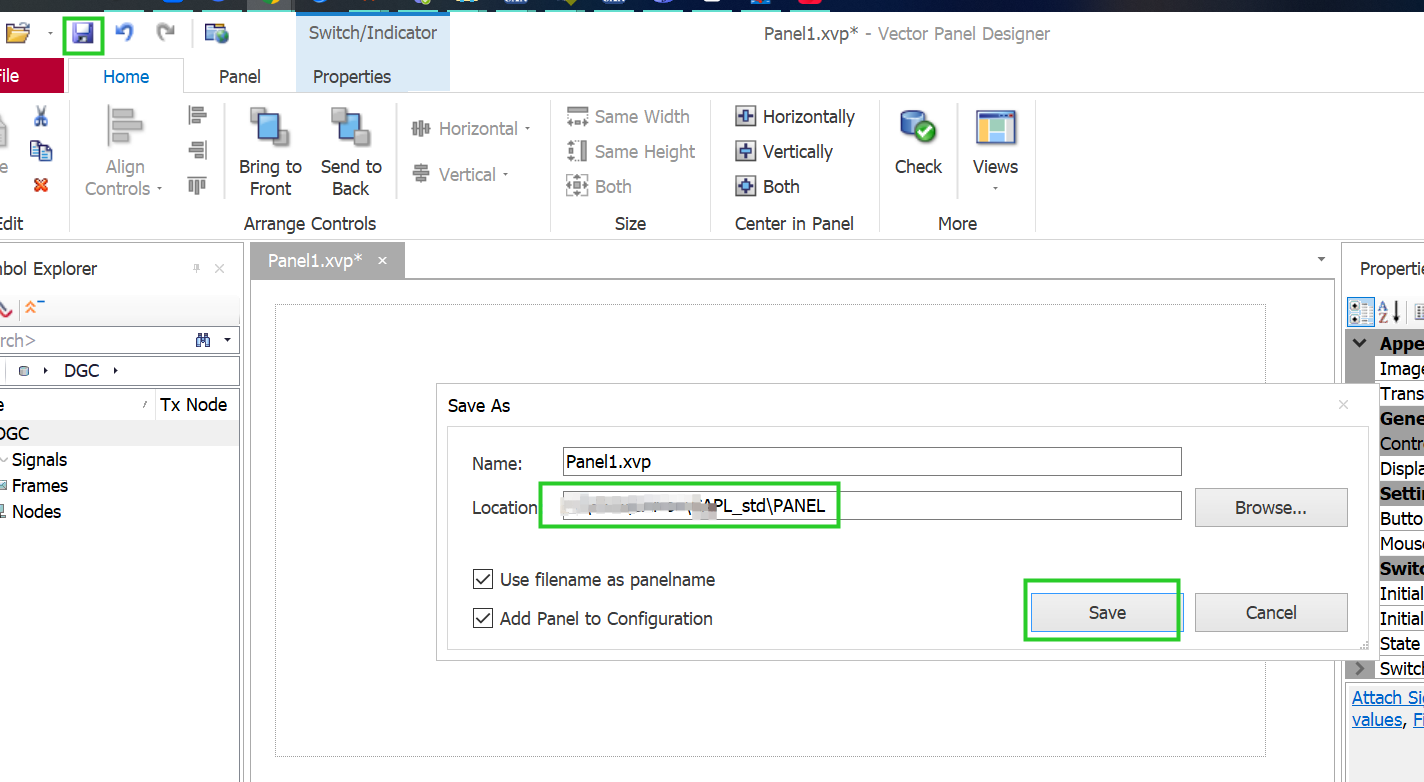

点击“保存”按钮弹出保存对话框，修改panel的名字后保存到工程目录下的PANEL中即可，如下图所示：

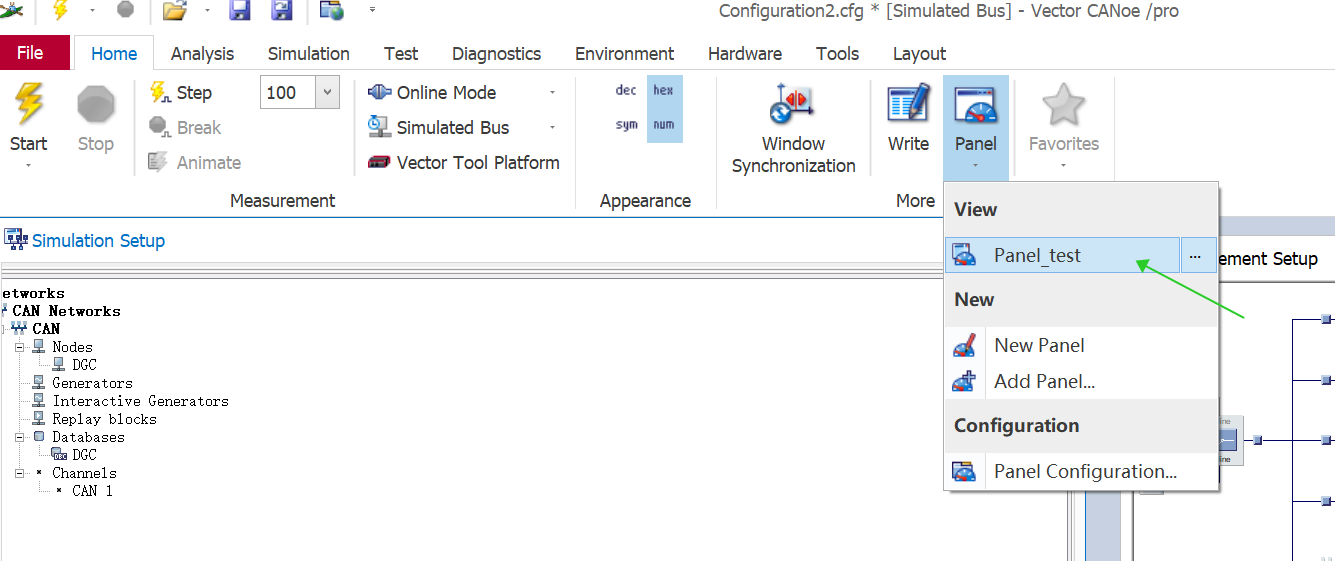

保存后CANoe工程里就出现了刚刚创建的Panel,如下图所示：

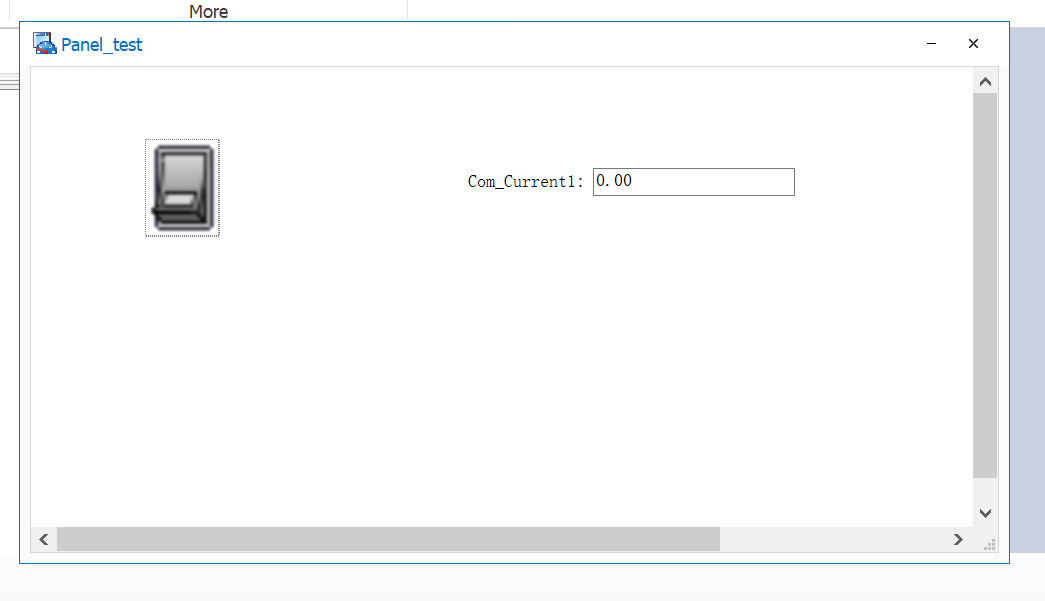

点击后弹出Panel面板，如下：

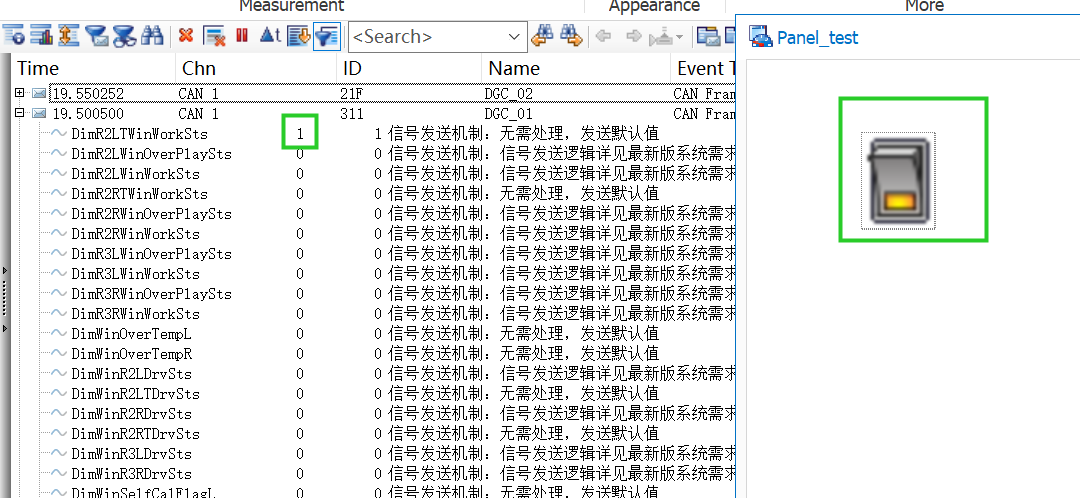

点击闪电按钮启动工程后，右键点击开关按钮可打开开关，对应值也会随之变化，如下图所示

左键点击开关按钮，关闭开关，值也会变成0

到此本文结束，后面会再学习其他的控件用法，和CAPL脚本。
