文章讨论了FreeRTOS为解决在中断服务例程（ISR）中使用API的安全性问题，提供了中断安全的API。使用两套API（带有FromISR后缀的函数）能保持代码高效且简化移植。中断安全API避免了任务和ISR间的冲突，但可能需要在ISR和任务间协调处理。文章还强调了中断应尽可能短和快速，复杂的处理可以推迟到高优先级任务中进行。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

前面的文章都提到了部分FreeRTOS的API有中断安全的版本，下面详解一下，为什么会这样。

参考资料：

《Mastering the FreeRTOS™ Real Time Kernel》-Chapter 6 Interrupt Management 6.2 Using the FreeRTOS API from an ISR/6.3 Deferred Interrupt Processing

FreeRTOS全解析-7.中断安全API和推迟中断处理

1.4xHigherPriorityTaskWoken参数

1.5中断中切换任务

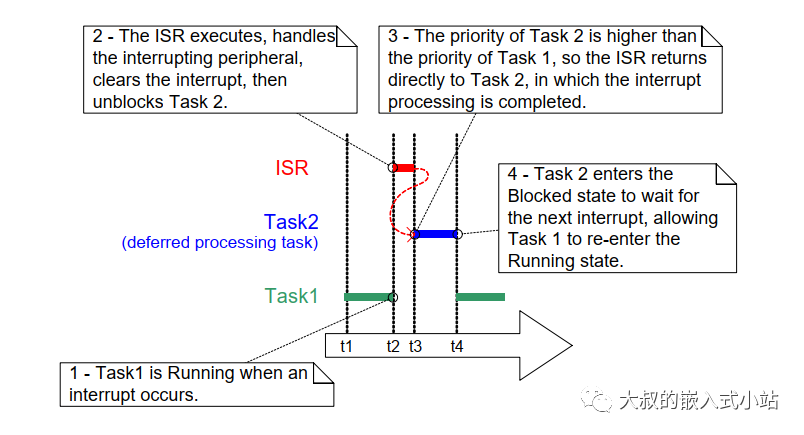

2.中断的延迟处理

1.使用FreeRTOS中断安全的API

不了解中断的，可以看一下中断基础知识：嵌入式Linux入门-异常与中断（流程+寄存器全解析）

1.1什么是中断安全API

部分FreeRTOS的API中的部分行为，在中断服务例程（ISR）中执行是非法的，有可能破坏FreeRTOS的调度，或者出现其他不可预测的问题，就比如进入阻塞态，只有任务才能进入阻塞态，ISR又不是任务。

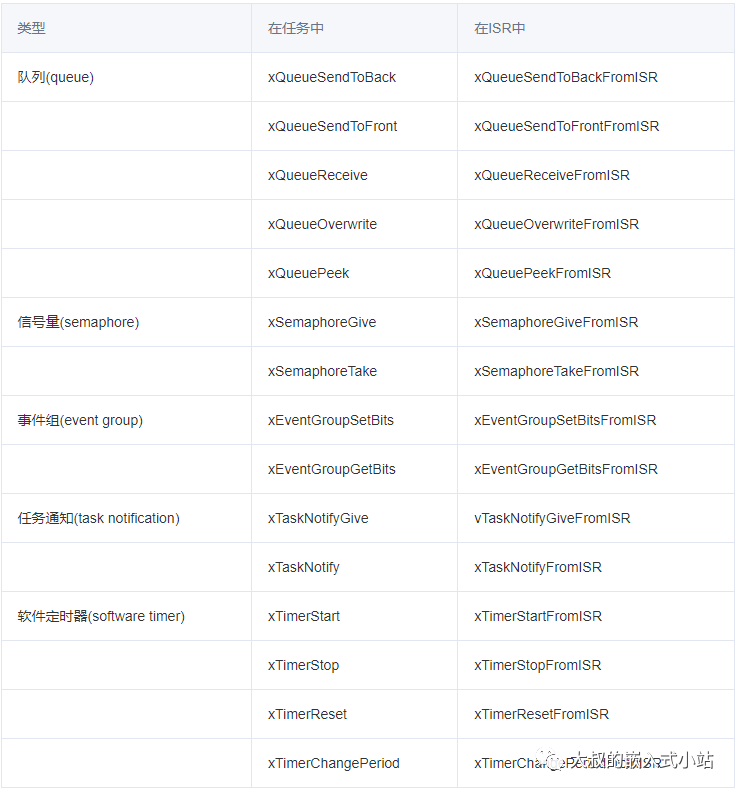

但是在写一个中断服务例程（ISR）时，我们也可能会需要用到一些FreeRTOS的API，这就导致了存在不安全的情况，为了解决这个问题，FreeRTOS提供了两套API，后缀名为FromISR的是中断安全API

这里就引发一个问题了，为什么要使用两套API，而不是使用同一个函数，在函数中判断一下是处于任务中还是处于ISR中，再分别进行不同操作？

1.2使用两套API的优点

归根结底，就是更加高效。

（1）使用同一套函数的话，需要增加额外的判断代码、增加额外的分支，会让函数更长、更复杂、难以测试

（2）在任务、ISR中调用时，需要的参数不一样。就像阻塞，通过参数指定阻塞时间，而ISR中根本就无法阻塞，不需要这个参数。

（3）使用同一套函数的话，移植FreeRTOS时必须提供检测是处于任务还是ISR的方法，有一些芯片架构不好检测，则需要更多的代码来判断。

1.3使用两套API的缺点

使用两套API会引入一个问题，比如你要使用第三方库函数时，即需要在任务中调用它，也需要在ISR中调用它。这个第三方库函数用到了FreeRTOS的API函数。可以用下面的方法解决这个问题：

(1)把中断的处理推迟到任务中进行，在任务中调用库函数

(2)在库函数中使用"FromISR"函数：在任务中、在ISR中都可以调用"FromISR"函数，反过来就不行，非FromISR函数无法在ISR中使用。

(3)第三方库函数也许会提供OS抽象层，自行判断当前环境是在任务还是在ISR中，分别调用不同的函数。

1.4xHigherPriorityTaskWoken参数

xHigherPriorityTaskWoken字面上理解Higher更高的Priority优先级Task任务Woken被唤醒。含义就是：是否有更高优先级的任务被唤醒了。如果为pdTRUE，则意味着后面要进行任务切换，下面详解：

很多API会导致任务切换（或者说上下文切换context switch）

以写队列为例：不了解队列的可以看这篇

FreeRTOS全解析-5.队列(Queue)

任务A调用xQueueSendToBack()写队列，有几种情况发生：

（1）队列满了，任务A阻塞等待，另一个任务B运行

（2）队列没满，任务A成功写入队列，但是有另一个任务B（处于阻塞态，等待队列有数）任务B被唤醒，任务B的优先级更高：任务B先运行

（3）队列没满，任务A成功写入队列，即刻返回

情况1和2都导致了任务切换。并且这个切换是发生在任务A当中的，xQueueSendToBack()还没有返回就切换了。

让我们再来看看中断时调用类似API会发生什么情况

根据上文中的论述，我们在中断中要写队列，应该调用xQueueSendToBackFromISR()。

BaseType_t xQueueSendToBack( QueueHandle_t xQueue,                  const void * pvItemToQueue,                  TickType_t xTicksToWait );BaseType_t xQueueSendToBackFromISR(                  QueueHandle_t xQueue,                  const void *pvItemToQueue,                  BaseType_t *pxHigherPriorityTaskWoken);

可以看到xTicksToWait换成了pxHigherPriorityTaskWoken，因为中断是无法阻塞的。而xQueueSendToBackFromISR函数内部不会切换，只是用pxHigherPriorityTaskWoken参数来保存函数的结果：是否需要切换。

用法：pxHigherPriorityTaskWoken参数使用前需要初始化为pdFALSE。

当它为pdTRUE时表示有任务需要切换。

BaseType_t xHigherPriorityTaskWoken = pdFALSE;xQueueSendToBackFromISR(xQueue, pvItemToQueue, &xHigherPriorityTaskWoken);
if (xHigherPriorityTaskWoken == pdTRUE){    /* 任务切换 */    }

为什么不在API内部切换？

（1）避免没必要的切换

比如UART中断：在UART的ISR中读取字符，我们处理任务往往处理的是一个字符串，而不是单个字符，收到一个字符串后（发现收到回车符），才有必要切换到字符串处理任务。假如在API内部切换，则会变成，中断，处理，中断，处理....效率低下。

（2）让ISR更可控

中断产生的时机是不可预测的，在API中进行任务切换的话，会导致问题更复杂

（3）可移植性更强

（4）高效。部分芯片架构只允许在ISR最后进行切换，如果要修改这部分限制，需要更多的代码。

（5）FreeRTOS Tick中断中可以开启钩子函数，也就是可以调用自己的代码。这时候就需要上述的优点了。

如果你不需要切换，用不到这个参数，传入NULL就可以了。

1.5中断中切换任务

在任务中主动切换，调用taskYIELD()，在ISR函数中，使用两个宏进行任务切换：

portEND_SWITCHING_ISR( xHigherPriorityTaskWoken );
portYIELD_FROM_ISR( xHigherPriorityTaskWoken );

这两个宏做的事情是完全一样的，在老版本的FreeRTOS中，

portEND_SWITCHING_ISR使用汇编实现

portYIELD_FROM_ISR使用C语言实现

新版本都统一使用portYIELD_FROM_ISR。

使用示例如下：

void XXX_ISR()
{
    int i;
    BaseType_t xHigherPriorityTaskWoken = pdFALSE;

    for (i = 0; i < N; i++)
    {
        xQueueSendToBackFromISR(..., &xHigherPriorityTaskWoken); /* 被多次调用 */
    }

    /* 最后再决定是否进行任务切换
     * xHigherPriorityTaskWoken为pdTRUE时才切换
     */
    portYIELD_FROM_ISR(xHigherPriorityTaskWoken);
}
