多组态操作——zemax学习笔记

原创 于 2024-12-28 22:00:40 发布 · 826 阅读 · 4 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#学习 #笔记

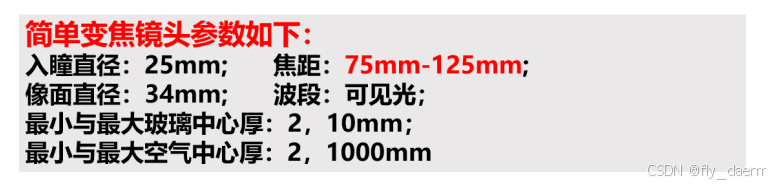

1. 参考设计

2.实际操作

调出参考设计【SC-ZOOM1】

2.1 调整基本参数

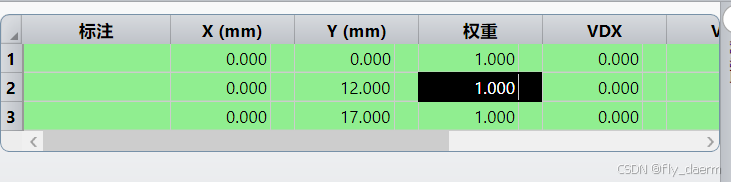

视场

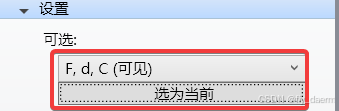

波段

注意事项

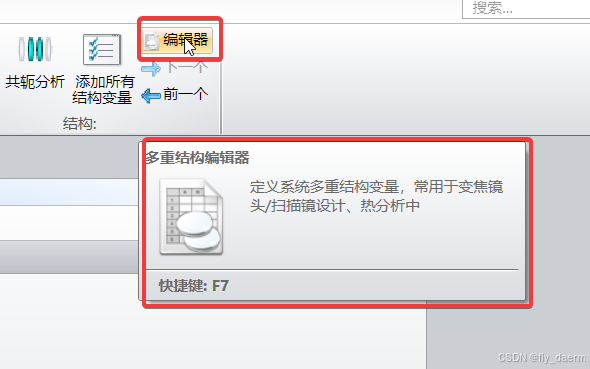

F7 打开多组态界面

Ctrl+Shift+Insert  插入一个新结构（要插够三组）

thic  厚度控制（3、4、7、10的空气）

都设置为变量

释放变量

stop面的曲率半径不用设置，就是将所有的
