单反相机物镜设计

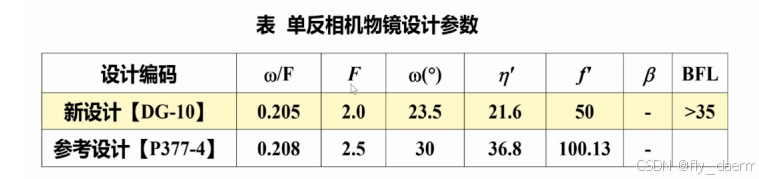

1. 参考设计

w/F称为焦距的归一化的Etendue，是成像物镜所能传递的信息量的度量，这可作为中大视场的设计参考设计的选择依据

2.实际操作

调出参考设计【P377-4】

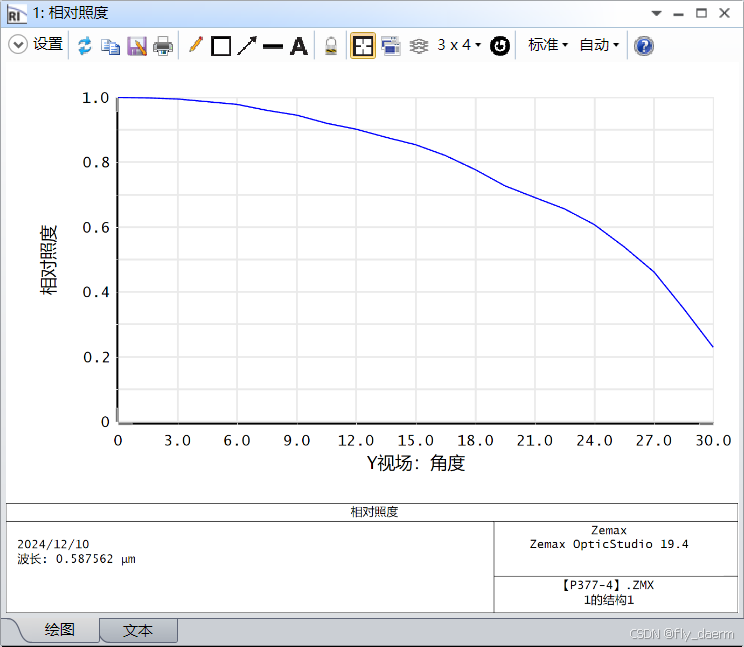

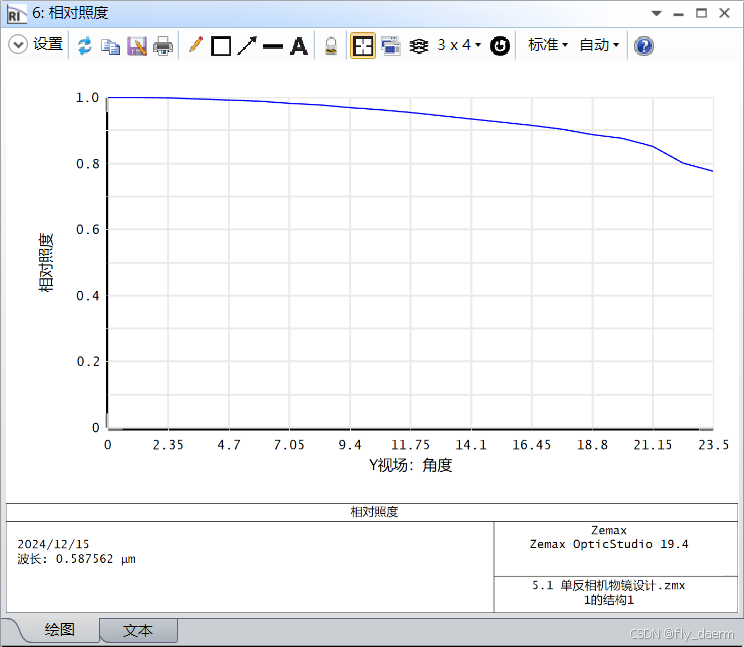

参考设计有做拦光，这使得相对照度下降比较厉害

2.1 调整基本参数

光学镜头知识

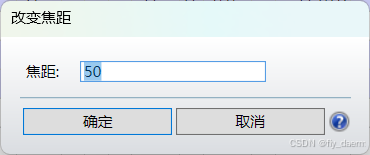

等距缩放焦距

F数

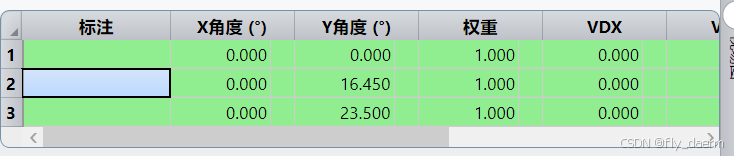

视场

打开光线瞄准

2.2 操作数优化

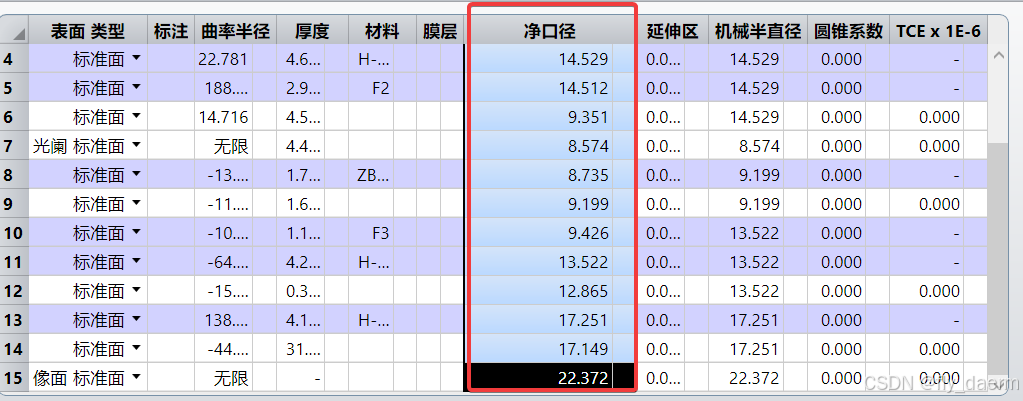

释放口径变量（2-15面） 参考面的口径释放没有意义

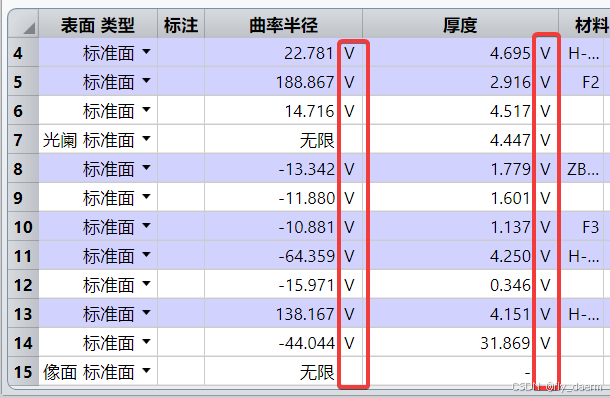

设置变量 （参考面、物面与像面不用设置、光阑面的曲率半径不用设置，但厚度要设置）

曲率半径和厚度都要设置变量

 相关操作数

操作函数

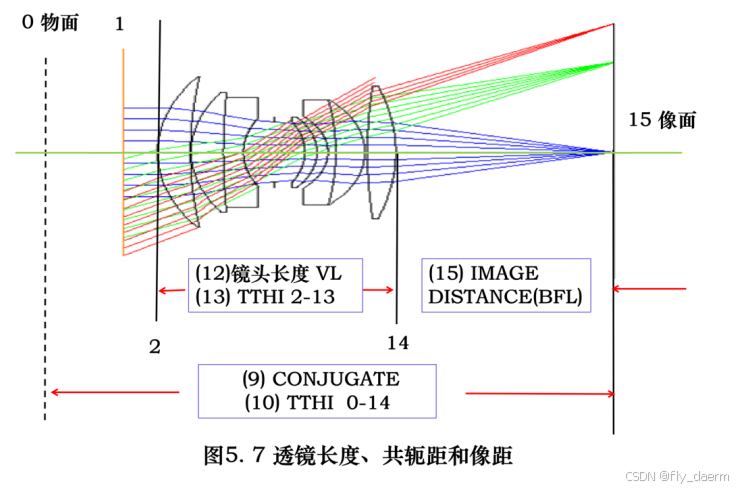

操作函数的观察项目有点多，这里主要是控制后截距大于35，用ctgt控制

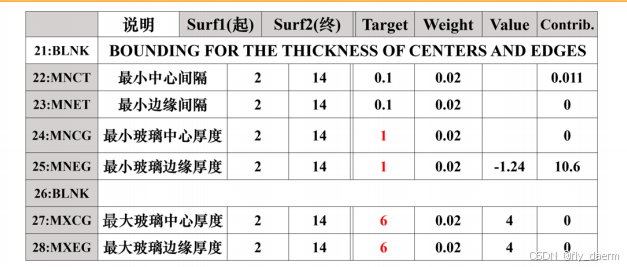

注意事项

玻璃的厚度一般大于净口径的1/10

空气厚度设置为0.1，防止玻璃片之间靠太近（注意都是2-13面）

最大玻璃厚度 6

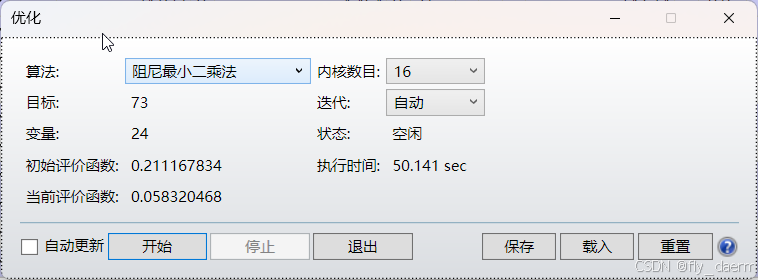

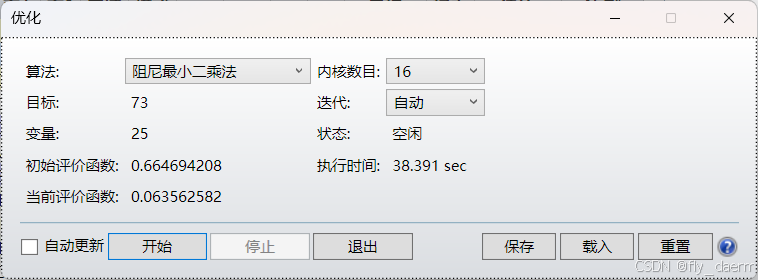

优化

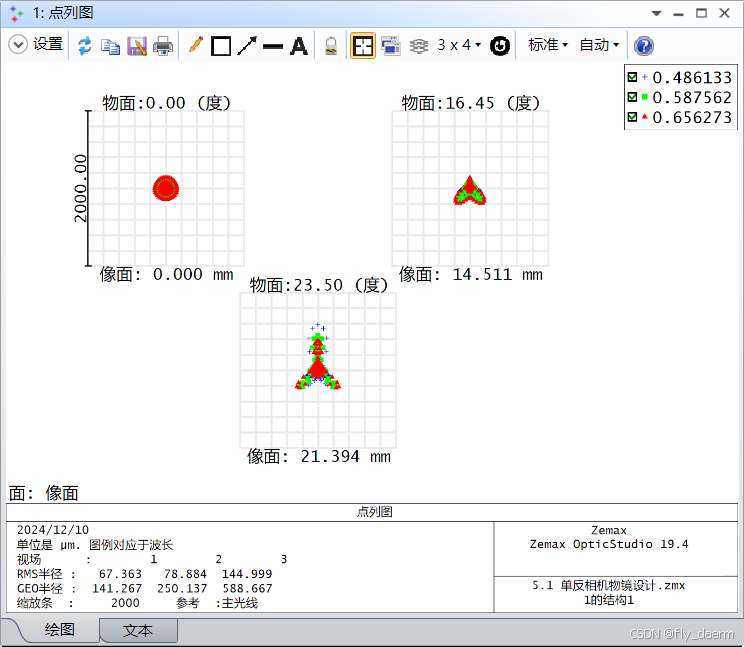

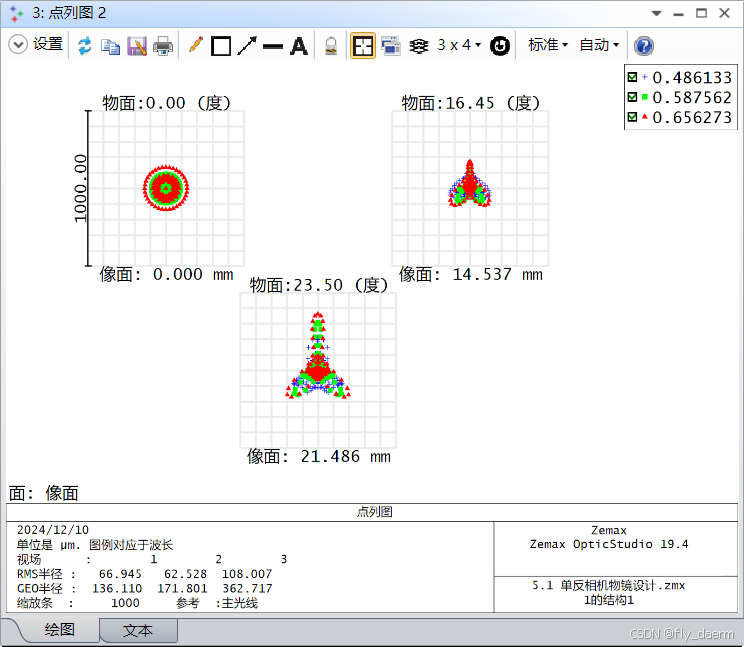

优化效果

优化结果分析

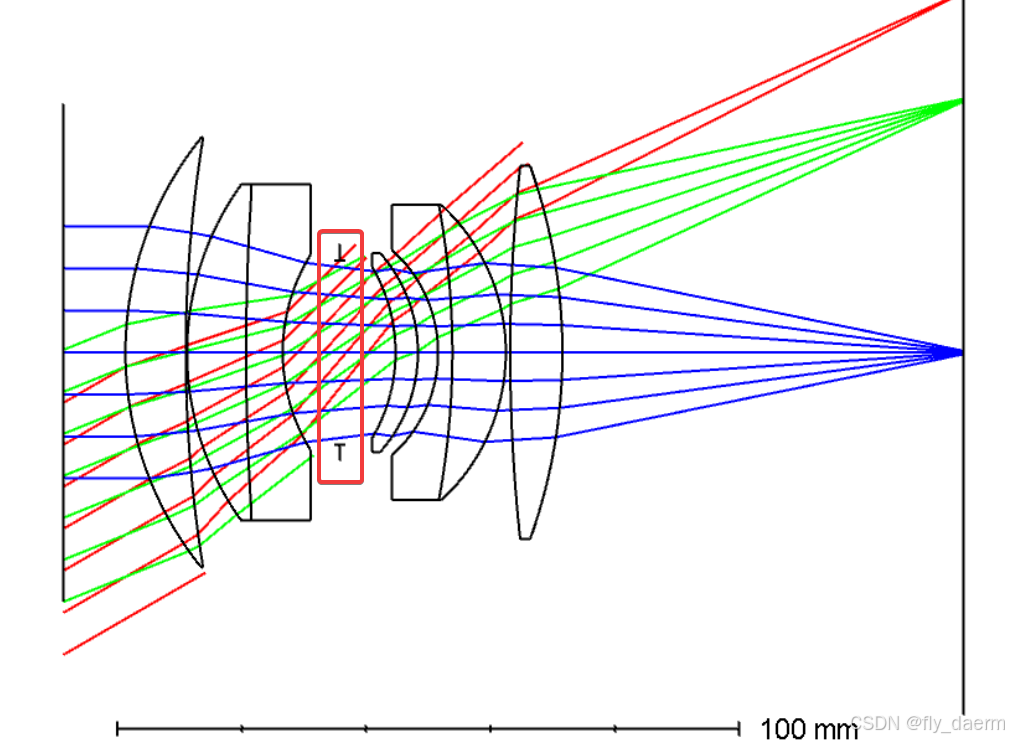

stop 面太近玻璃片了，生产不好调整

改写为4，固定后重新优化

优化结果

2.3 锤型优化

这里的锤型优化，换一家玻璃供应商，用他们的材料来做锤型优化

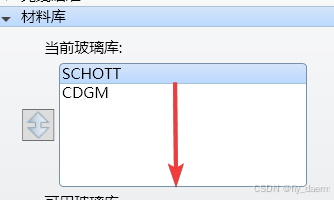

先按原先的供应商的材料建立为模型，然后再换供应商，换材料

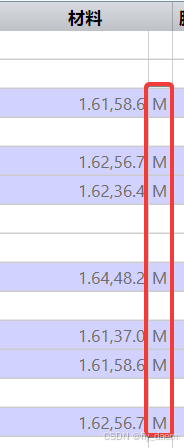

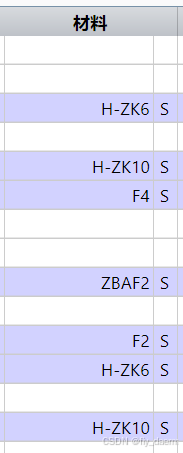

这时候的材料已经变成成都光明厂的材料玻璃

然后再锤型优化

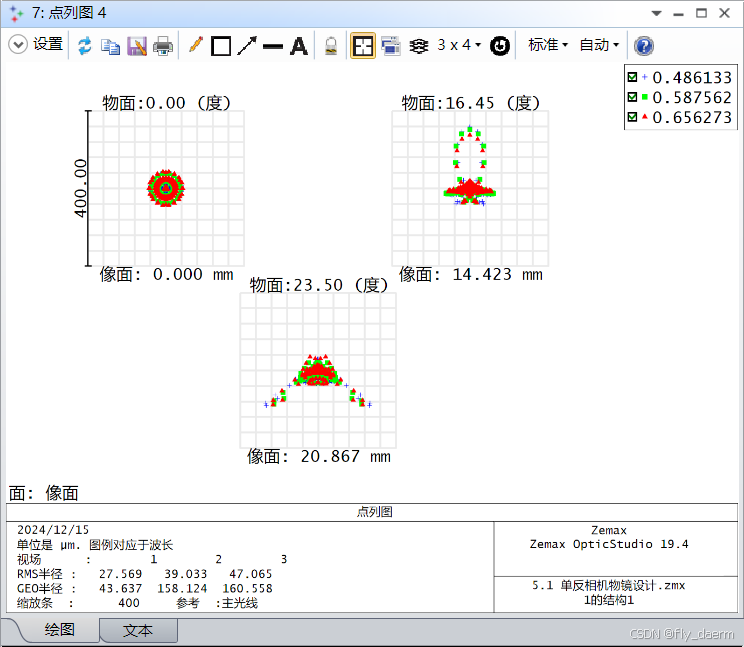

优化结果

2.4 拦光优化

拦光后还能进一步优化下去，但是其照度会下降造成渐晕

拦光结果

拦截边缘光线对于成像质量的影响要小一些。
