6.Tessar 物镜设计——zemax学习笔记

1.参考设计

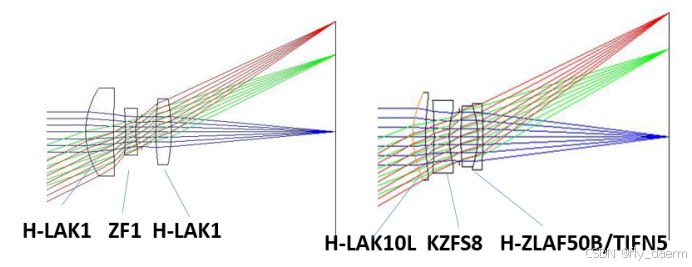

将柯克物镜第三片正透镜改为双胶合（加个负片），这样就能成为天塞物镜

2.实际操作

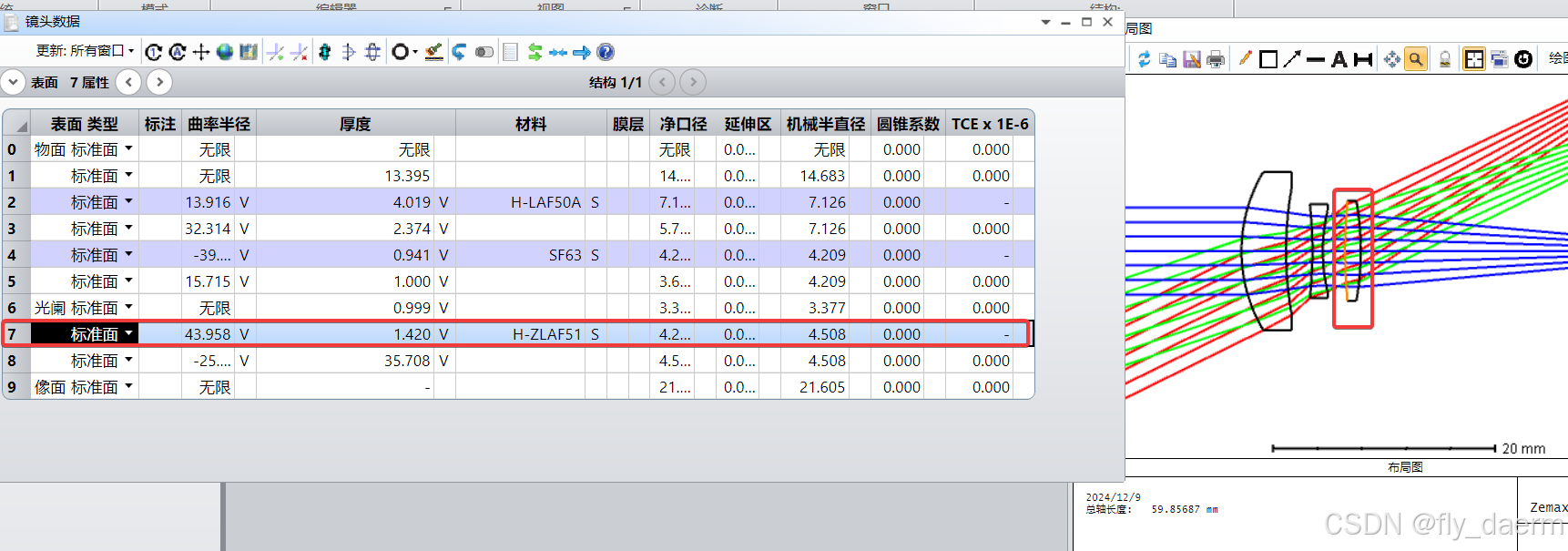

调出参考设计【CK-101】

2.1 调整基本参数

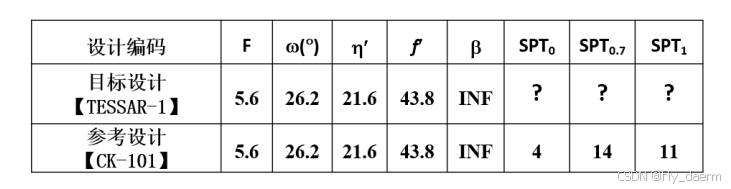

设计指标没变，只是添加多一个面

2.2 添加新面

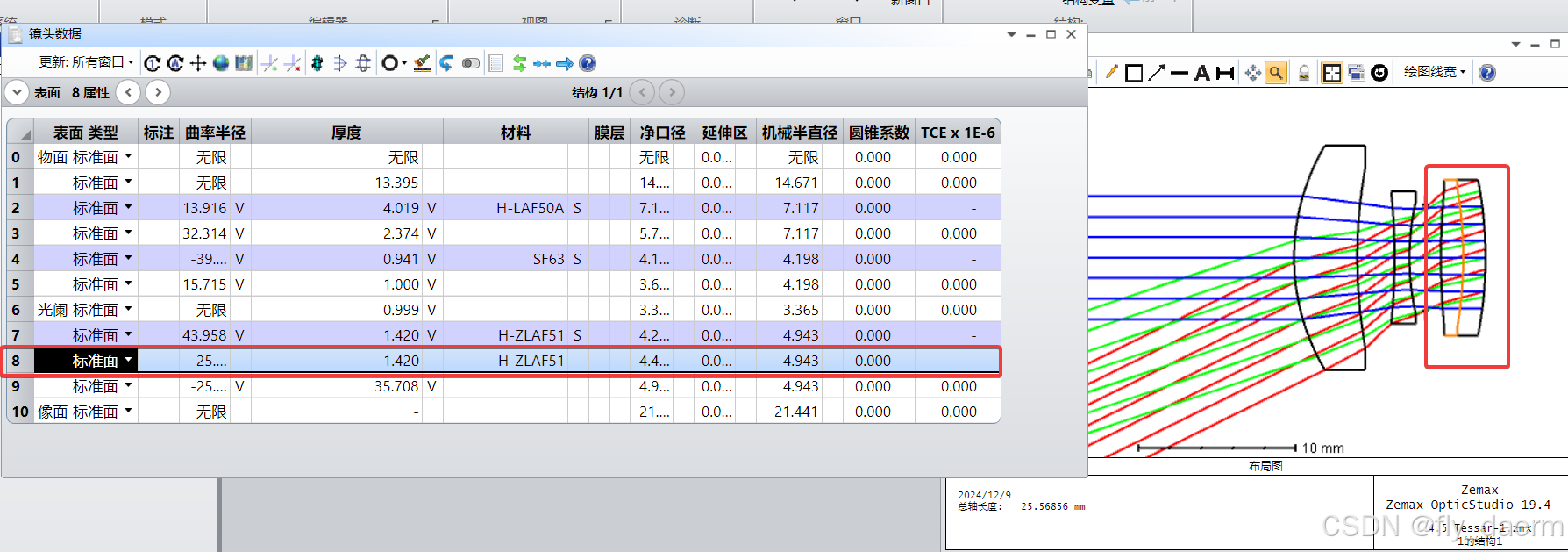

在第七面后面添加一个新面

Ctrl+insert  插入新面

数值和材料设置跟随第七面的（暂时）

曲率半径和厚度设置为变量，材料为替代（s）（图片忘截屏）

需要打开光线瞄准
