全志V3S嵌入式驱动开发(gpio输出)

本文介绍了如何将全志V3S芯片的SPI接口复用为GPIO,并详细阐述了修改DTS文件、重启开发板、查看端口使用情况以及创建通道进行设备外设驱动的过程。通过将SPI接口的CS引脚作为GPIO使用,展示了GPIO通道的配置和电平设置方法。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

【 声明:版权所有,欢迎转载,请勿用于商业用途。 联系信箱:feixiaoxing @163.com】

        不管是对mcu,还是对soc来说,gpio肯定是越多越好。但是一个芯片上,它的引脚总是有限的,特别对于非BGA的soc来说,芯片又要做的小,引脚又要多,这几乎是不可能的。因此,在芯片领域,很多引脚功能都是复用的,至于选用哪一个功能完全看客户自己的选择,很多时候只能2选1,或者3选1。

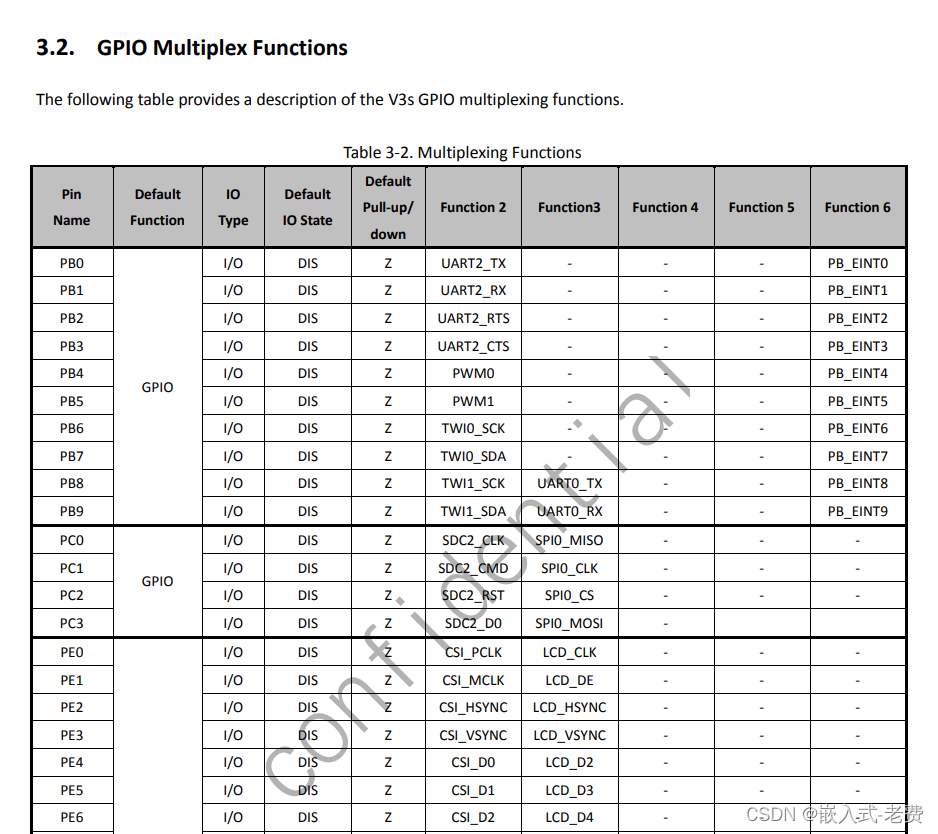

        对于v3s也是一样的,从全志的芯片手册,也就是Allwinner_V3s_Datasheet_V1.0.pdf中的第53页,我们看到v3s中很多的功能也是复用的,

         所以,大家如果在荔枝派中看到,给客户的引脚只有那么几个,这其实是误解。有很多的pin,如果不使用,完全可以拿过来直接当成gpio使用。

1、使用spi接口当成gpio口
