Marvell 88E1512 PHY loopback模式测试

Xavier 平台上的88E1512 PHY芯片，88E1512芯片寄存器手册描述比较详细。

先了解下基本概念：

 千兆以太网的物理层

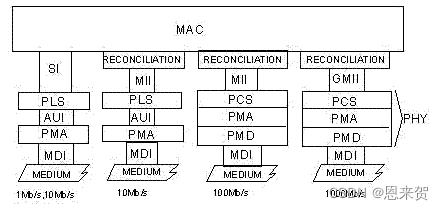

千兆以太网的物理层分为物理编码子层PCS（Physical Coding Sublayer）、物理介质连接子层PMA（Physical Medium Attachment）和物理介质相关子层PMD（Physical Medium Dependent）三层，如下图所示：

其中PCS子层负责8b10b编码，它可以把从GMII口接收到的8位并行的数据转换成10位并行的数据输出。因为10比特的数据能有效地减小直流分量，降低误码率，另外采用8b10b编码便于在数据中提取时钟和进行首发同步。可以把PCS两头看成GMII接口和TBI接口。

PMA子层进一步将PCS子层的编码结果向各种物理媒体传送，主要是负责完成串并转换。PCS层以125M的速率并行传送10位代码到PMA层，由PMA层转换为1.25Gbps的串行数据流进行发送，以便实际能得到1Gbps的千兆以太网传送速率。可以把PMA子层的两头分别看做TBI接口和SGMII接口。

PMD子层将对各种实际的物理媒体完成接口，完成真正的物理连接。由于1000BASE-X支持多种物理媒介，如光纤和屏蔽双绞线，它们的物理接口显然不会相同。有的要进行光电转换，有的要完成从不平衡到平衡的转换。PMD层将对这些具体的连接器作出规定。

88E1512的四种loopback模式

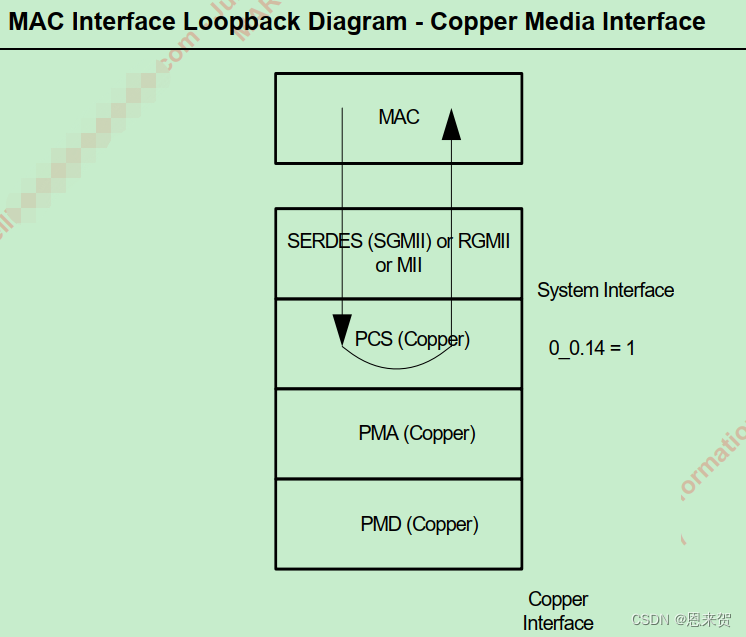

1.System Interface Loopback

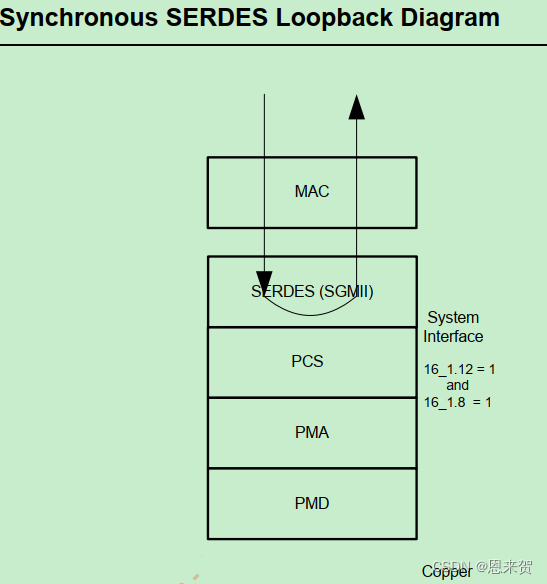

 2.Synchronous SERDES Loopback

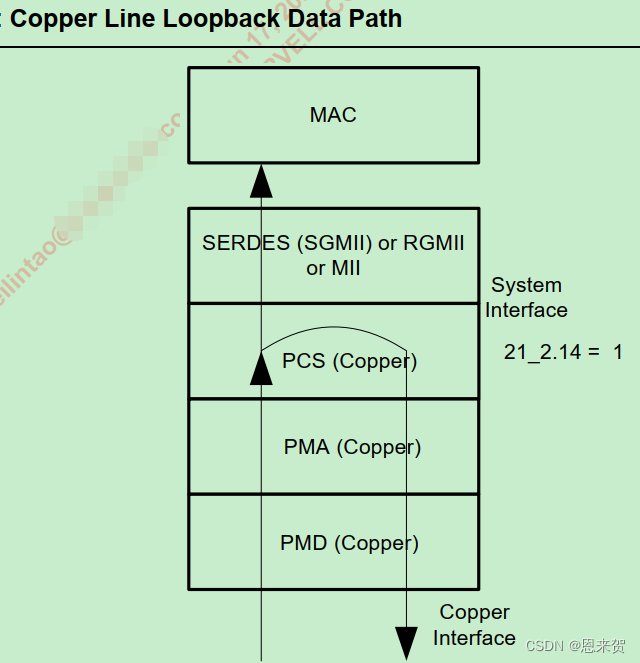

3.Line Loopback

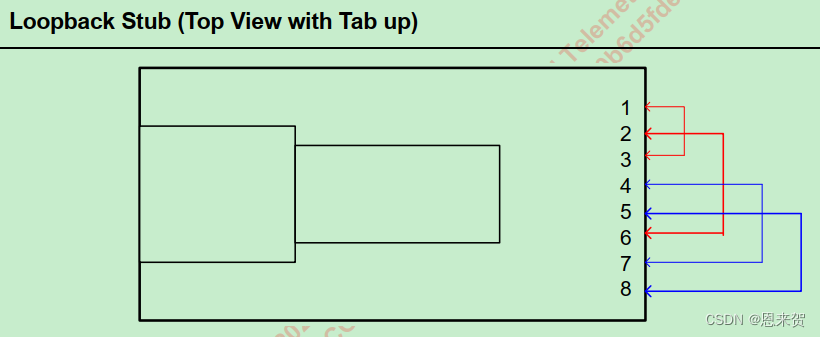

 4.External Loopback

 先来使用System Interface Loopback，比较简单直接配置 0_0.14 = 1

  我使用开源phytool工具配置BMCR 的bit14 GitHub - wkz/phytool: Linux MDIO register accesshttps://github.com/wkz/phytool这款工具同时支持C45和C42协议

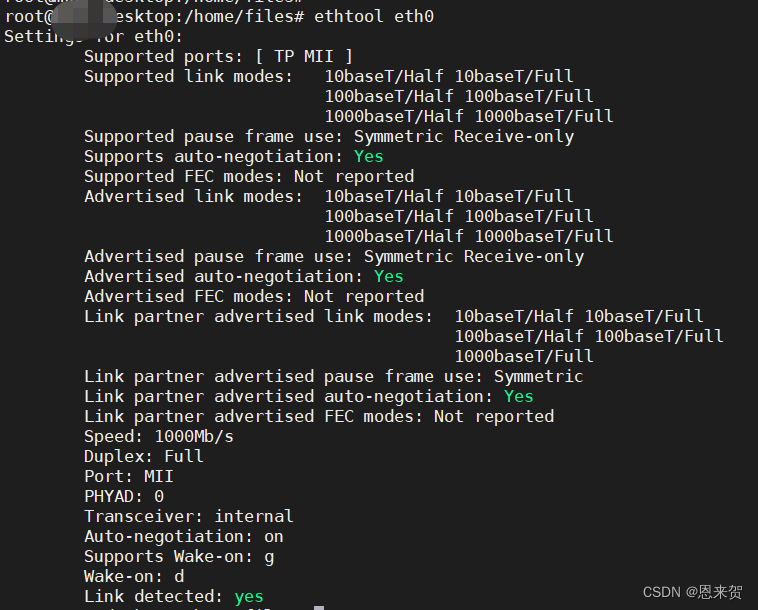

先使用ethtool查看下当前状态：

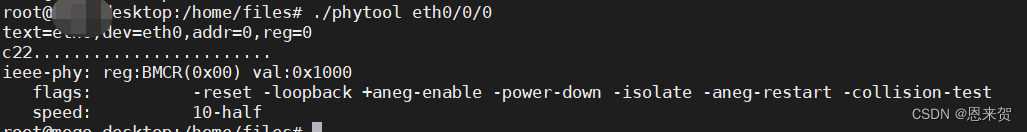

读取phy当前寄存器的值

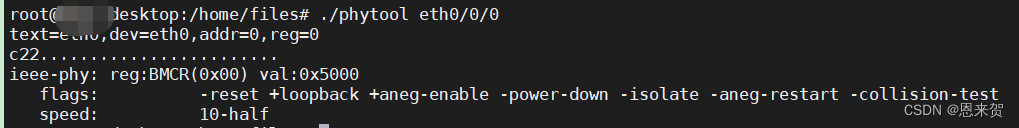

 设置成loopback模式

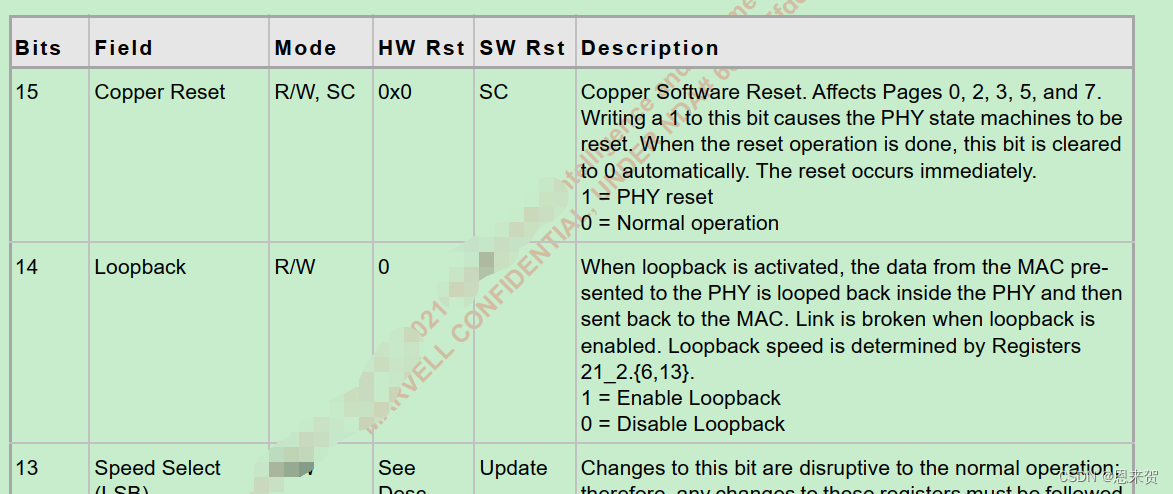

Loopback speed is determined by Registers 21_2.{6,13}
