高速信号眼图怎么看？如何根据眼图情况分析信号质量？

高速数字信号眼图中包含了丰富的信息，眼图分析是高速互连系统信号完整性分析的关键之一。很多工程师都知道高速信号需要用示波器测量眼图，根据眼图分析信号质量，在平常的工作中，经常会遇到一些关于信号完整性的问题，比如：

1.  眼图怎么看？从眼图各种形状上，我们能知道哪些信息呢？

2.  如何根据眼图情况分析信号质量？

3.  眼图和信号完整性有什么关系？

一、要了解以上问题，我们首先要熟悉几个眼图的概念：

1. 眼图产生的原理：串行数据的传输

由于通讯技术发展的需要，特别是以太网技术的爆炸式应用和发展，使得电子系统从传统的并行总线转为串行总线。串行信号种类繁多，如 PCI Express、SPI、USB等，其传输信号类型时刻在增加。为何串行总线目前应用越来越广泛呢？

相比并行数据传输，串行数据传输的整体特点如下：

◆ 信号线的数量减少，成本降低

◆ 消除了并行数据之间传输的延迟问题

◆ 时钟是嵌入到数据中的，数据和时钟之间的传输延迟也同样消除了

◆ 传输线的 PCB 设计也更容易些

◆ 信号完整性测试也更容易



所谓眼图实际上就是高速数字信号不同位置的数据比特按照时钟的间隔叠加在一起自然形成的一个统计分布图。示波器一般测量的信号是一些位或某一段时间的波形，更多的反映的是细节信息，

而眼图则反映的是链路上传输的所有数字信号的整体特征。

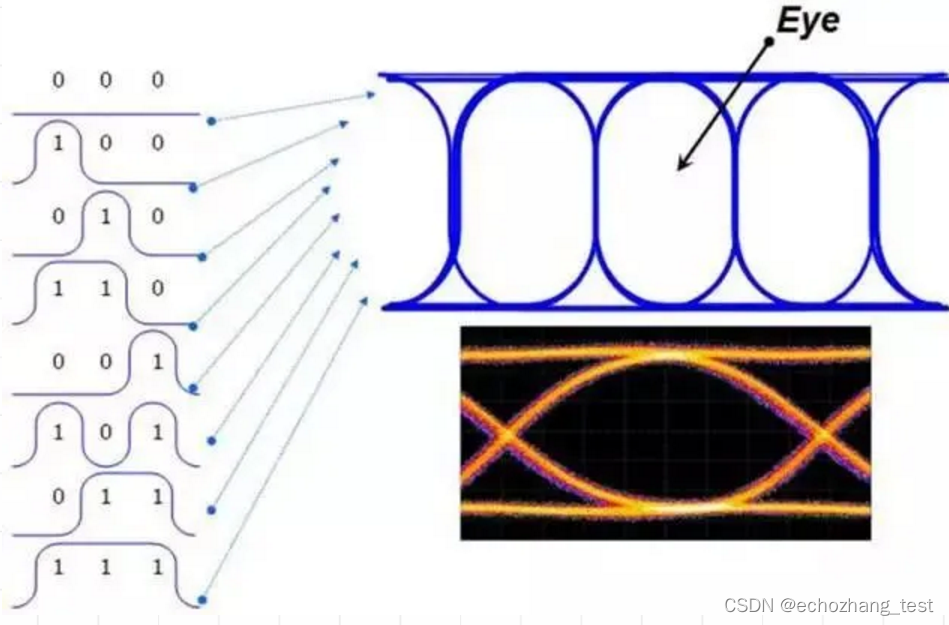

2. 眼图是波形的叠加
