什么是2.5G BASE-T以太网测试？启威测实测案例带你了解2.5G BASE-T以太网接口物理层一致性测试

一、2.5G  Base-T 测试标准

2016年IEEE协会正式发布了了2.5G/5G的两种传输速率的IEEE 802.3bz标准。2.5G/5G以太网技术，可使用现有主流的Cat5e/6线缆基础上，还可提供更快的传输速率，并向下兼容10M/100M/1000M网络。

二、2.5G Base-T 测试原理

搭建2.5G Base-T信号量测的环境所需要满足：实时示波器、差分探头或SMA电缆、任意波形发生器、测试软件、以太网测试夹具组成。

测试原理是示波器通过差分探头或电缆连接测试夹具中，被测器件通过网线连接到测试夹具，运行在示波器以太网一致性测试软件采集DUT输出信号，然后通过算法完成运算、分析和容限判定，在测试执行结束后会自动生成测试报告，自动判断测试的Pass/Fail状态，并且测试报告包括测试配置细节、波形图和裕量分析。

三、2.5G Base-T 的测试项目

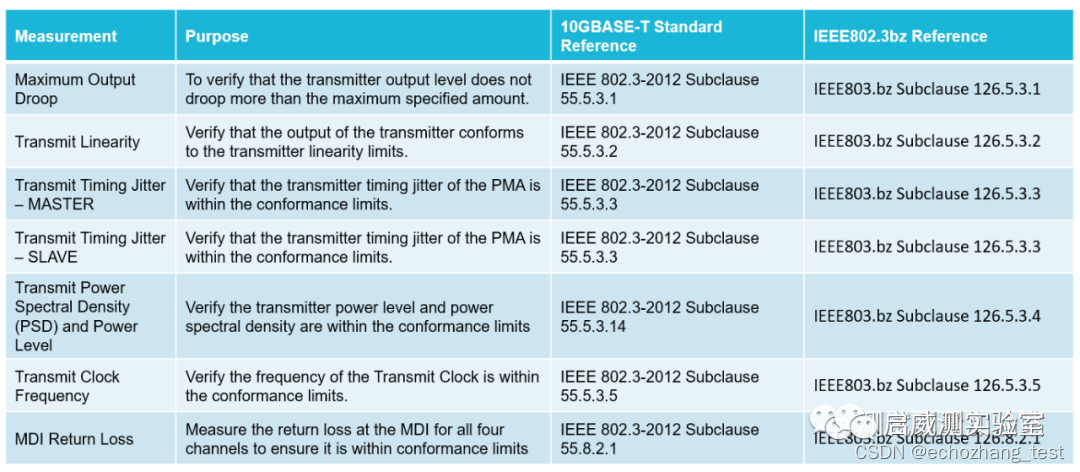

图2  2.5G/5G/10GBase-T测试项目及标准

2.5G Base-T一致性测量项目包括七个单项，其中包括：
