【启威测实验室】嵌入式多媒体卡eMMC芯片信号完整性及一致性量测

嵌入式多媒体卡eMMC存储芯片被广泛地应用在手机、平板电脑、GPS终端、电子书和其他应用微处理器的消费电子设备和工业物联网设备中。

在将eMMC芯片集成到电路设计中时经常会出现各种问题。信号的一致性测试可以帮助用户调试eMMC存储接口的信号完整性问题。本文由启威测实验室小编整理有关嵌入式多媒体卡eMMC芯片基础知识及eMMC信号完整性量测案例。

01 、eMMC基础知识：

接口名称：eMMC

英文全称：embedded MultimediaCard

中文：嵌入式多媒体卡

标准维护和制定：JEDEC & MultimediaCard Association（MMCA，多媒体卡协会）

核心成员：JEDEC SOLID STATE TECHNOLOGY ASSOCIATION 固态存储技术协会

网址：www.jedec.org

当前规范：JESD84-B51

最新版本：V5.1

生效时间：2015年2月

下一版本：TBD

说明：eMMC封装在JESD21C标准中已有定义。包括三种BGA封装规格：

11.5mm x 13mm x 1.3mm、12mm x 16mm x 1.4mm、12mm x 18mm x 1.4mm；
注：自V4.3版本开始，SPI模式被移除了，即不再支持SPI模式了。

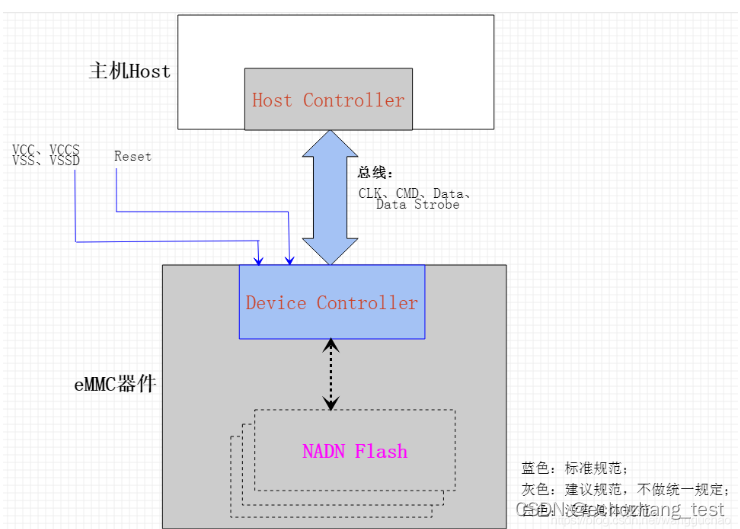

图1 eMMC 的整体架构

02 、eMMC芯片信号完整性量测案例：

2.1 测试设备

No.	Equipment	Model
1	Oscilloscope	Tektronix TDS7704B
2	Testscope	P7240& P7330

2.2 测试结果

No	Test Item	TestResult
1	ClockSignal	Pass
2	InputSignal	Pass
3	OutputSignal	Pass

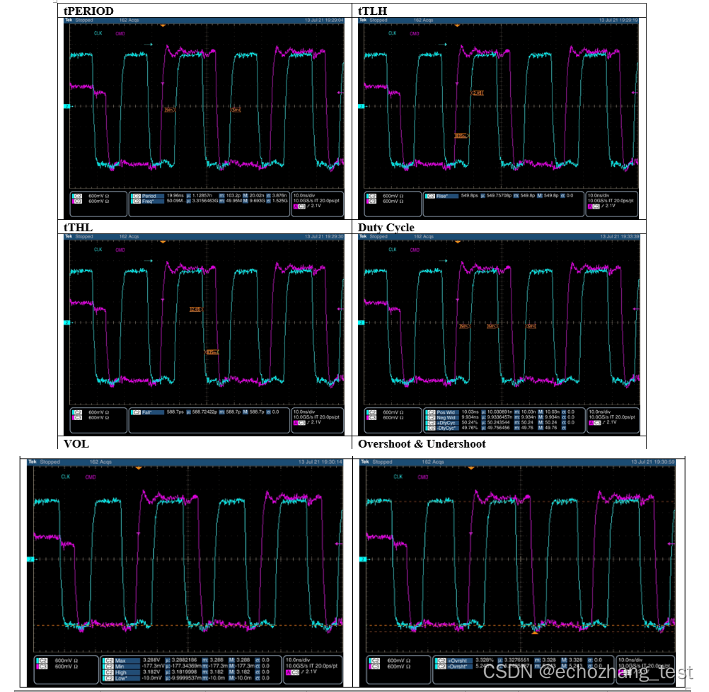

2.3 EMMC 信号波形图及各信号测试结果

1) Signal Integrity—Clock Signal

测试信号	测试项目	规格(最小值)	规格(最大值)	单位	测试值	测试结果
CLOCK	tPERIOD	5	-	ns	19.96	Pass
	tTLH	-	0.2*tPERIOD	ns	0.5498
