二极管

15. FRD反向恢复时间(trr)

即使施加在二极管上的电压从正向变为反向,它也不会立即关断。从ON到OFF的转变需要一定的时间。在该转变所需的时间中,电流沿相反方向流动的时间称为反向恢复时间t(rr)

FRD产品包括超快整流二极管(S-FRD)和高效整流二极管(HED)

在pn结二极管等双极器件中,当器件导通时,作为p型半导体中少数载流子的电子以及作为n型半导体中少数载流子的空穴充当电流的载流子。

另外,在pn结二极管中,当二极管导通时,通过在低杂质浓度层中积累多余的载流子来降低导通电阻。

当从导通状态转变为关断状态时,必须释放储存的电荷(载流子)。为此,需经过一段反向恢复时间,即释放这些载流子所需的时间。

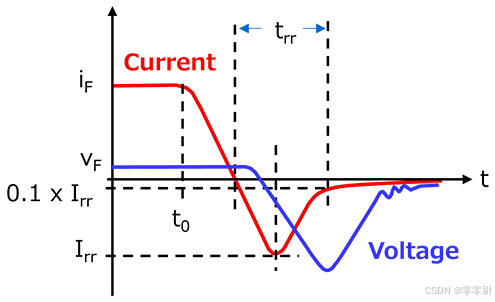

当在时间t(0)时,二极管开始从导通状态转变为关断状态。由于二极管处于导电状态,少数载流子返回原来的区域或复合,寄生电容中积聚的电荷发生放电,电流减小至零,进一步变为负值。这种反向电流称为反向恢复电流。该电流的峰值为I(rr)。当电流达到这种峰值电流时,二极管的电压也变为零。此时,二极管处于非导通状态。少数载流子仍然存在。由于这些少数载流子无法返回到耗尽层之外,因此它们只能通过复合而消失。因此,峰值后的时间取决于寿命。
