硬件工程师之电子元器件—二极管（9）之齐纳二极管的作用、应用和温度系数

写在前面

本系列文章主要讲解二极管的相关知识，希望能帮助更多的同学认识和了解二极管。

若有相关问题，欢迎评论沟通，共同进步。(*^▽^*)

---

二极管

20. 齐纳二极管的作用

1. 作为稳压二极管

二极管的齐纳电压在广泛的齐纳电流范围内都保持恒定。由于这一特性，齐纳二极管广泛用作为稳压器件。

2. 作为电压检测器件

齐纳二极管允许齐纳电流（Iz）在电压高于指定的齐纳电压时进行流动。 所以，齐纳二极管可结合其它器件通过感应齐纳电流来检测电压。

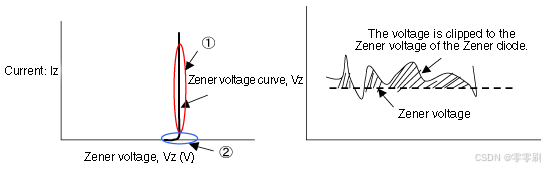

3. 如果齐纳二极管用于整个区域（如图39所示），则它将提供电压剪切。

它有助于削减超过一定大小的噪声，比如静电放电。

图 39 齐纳二极管的作用

21. 齐纳二极管的应用电路

齐纳二极管是一种pn结二极管。随着pn结两端的反向偏置电压增大，齐纳二极管发生齐纳击穿或雪崩击穿。如图40所示，该击穿电压急剧上升。即使反向电流发生变化，反向电压仍几乎保持恒定。由于这种特性，齐纳二极管亦称为稳压二极管和恒压二极管。
