该模块描述了一个4位计数器，它从0计数到9，当达到9时重置回0。输入包括时钟信号clk和同步复位信号reset。在时钟上升沿，如果复位为高，则计数值重置为0；若计数到达9，下个周期也会重置为0；否则，计数加1。

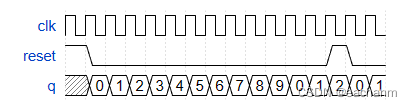

Build a decade counter that counts from 0 through 9, inclusive, with a period of 10. The reset input is synchronous, and should reset the counter to 0.

module top_module (
    input clk,
    input reset,        // Synchronous active-high reset
    output [3:0] q);

    always @ (posedge clk)
        if(reset)
            q <= 4'd0;
    else if (q ==4'd9)
        q <= 4'd0;
    else
        q <= q + 1'd1;

endmodule
