实现占空比50%的奇数分频

文章详细介绍了如何使用Verilog语言设计分频器,包括基本的5分频器以及实现50%占空比的5分频器。通过计数器和逻辑判断,调整输出信号的高低电平时机,以达到所需频率和占空比。此外,还提供了一个通用的奇数N分频器模板,支持自定义占空比。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

分频:单个时钟周期变长,频率变小,若50Mhz(20ns一个周期)实现2分频,则分频后为25Mhz(40ns)

50Mhz(20ns)实现5分频,分频后为10Mhz(100ns)

1、正常分频,比如5分频,即计5个数(0-4),当计到4时拉高,(0-3拉低)

,使最后一个数(4)为高电平,其余为低电平。

module divider_five
(
    input wire sys_clk,
    input wire sys_rst_n,

    output reg clk_divider     //频率输出管脚
);
    reg [2:0] cnt;

//cnt计数
    always @(posedge sys_clk or negedge sys_rst_n)
        if(sys_rst_n  == 1'b0)
            cnt <= 3'd0;
        else if (cnt == 3'd4)
            cnt <= 3'd0;
        else
            cnt <= cnt + 1'd1;

//cnt_flag 输出
always @(posedge sys_clk or negedge sys_rst_n)
        if(sys_rst_n  == 1'b0)
            clk_divider <= 1'b0;
        else if(cnt == 3'd3)
            clk_divider <= 1'b1;
        else
            clk_divider <= 1'b0;

endmodule

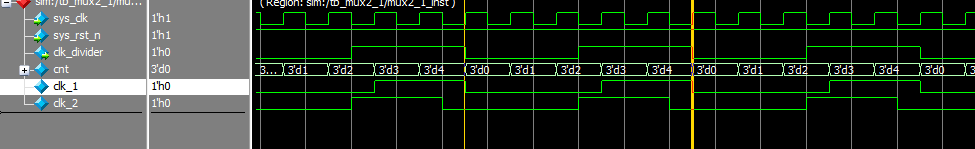

2,实现奇数占空比50%的5分频需要在第2.5时拉低(计数5个数),因此需要借助下降沿的计数来实现

//5分频占空比50%
module mux2_1
(
    input   wire        sys_clk,
    input   wire        sys_rst_n,
    output  wire        clk_divider
);

reg [2:0]   cnt;
reg  clk_1;
reg  clk_2;

assign clk_divider = clk_1 | clk_2;

//cnt计数
always@ (posedge sys_clk or negedge sys_rst_n)
    if(!sys_rst_n)
        cnt <= 3'b0;
    else if(cnt == 3'd4)
        cnt <= 3'd0;
    else
        cnt <= cnt + 1'b1;

//clk_1 赋值
always @(posedge sys_clk or negedge sys_rst_n)
    if(sys_rst_n  == 1'b0)
        clk_1 <= 1'b0;
    else if(cnt == 3'd2)
        clk_1 <= 1'b1;
    else if(cnt == 3'd4)
        clk_1 <= 1'b0;
    else
        clk_1 <= clk_1;

//clk_2 赋值
always @(negedge sys_clk or negedge sys_rst_n)
    if(syss_rst_n  == 1'b0)
        clk_2 <= 1'b0;
    else if(cnt == 3'd2)
        clk_2 <= 1'b1;
    else if(cnt == 3'd4)
        clk_2 <= 1'b0;
    else
        clk_2 <= clk_2;

endmodule

若设计其他占空比的分频修改clk_1和clk_2的数值

//通用的奇数N分频占空比50

// 奇数N分频占空比50
//比如5 分频

module divider(
    input wire sys_clk,
    input wire sys_rst_n,
    output wire div_clk

);

parameter N = 5;

reg [2:0] cnt;
reg [2:0] cnt_f;
reg clk1;
reg clk2;

assign div_clk = clk1 || clk2;

always@(posedge sys_clk or negedge sys_rst_n)
    if(!sys_rst_n)
        cnt <= 3'd0;
    else if(cnt == N - 1)
        cnt <= 3'd0;
    else
        cnt <= cnt + 1'd1;

always@(negedge sys_clk or negedge sys_rst_n)
    if(!sys_rst_n)
        cnt_f <= 3'd0;
    else if(cnt_f == N - 1)
        cnt_f <= 3'd0;
    else
        cnt_f <= cnt_f + 1'd1;


always@(posedge sys_clk or negedge sys_rst_n)
    if(!sys_rst_n)
        clk1 <= 1'b0;
    else if(cnt >= (N+1)/2)
        clk1 <= 1;
    else
        clk1 <= 0;

always@(negedge sys_clk or negedge sys_rst_n)
    if(!sys_rst_n)
        clk2 <= 1'b0;
    else if(cnt_f >= (N+1)/2)
        clk2 <= 1;
    else
        clk2 <= 0;

endmodule
