VL16 占空比50%的奇数分频

描述

设计一个同时输出7分频的时钟分频器，占空比要求为50%

注意rst为低电平复位

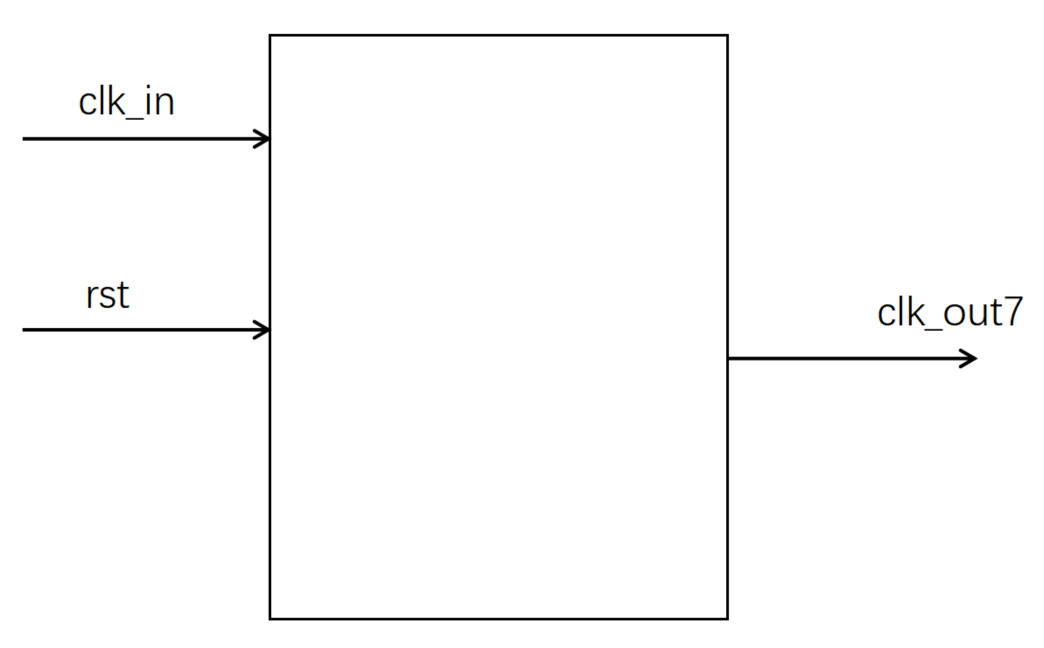

信号示意图：

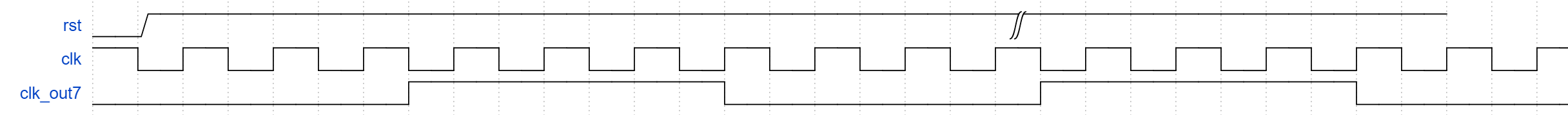

波形示意图：

输入描述：

输入信号 clk_in rst
类型 wire

输出描述：

输出信号  clk_out7
类型  wire

题意整理

对于奇数分频电路，主要难点在于50%占空比的实现。单触发沿在奇数分频中是没有办法实现50%占空比的，因此需要考虑使用双边沿加组合逻辑实现50%占空比

题解主体

通过简单的状态转移表就能够得出，clkout7的翻转第一次是在上升沿，第二次是在下降沿。

clkin	clkout7	cnt
0	0	0
1	1	1
0	1	1
1	1	2
0	1	2
1	1	3
0	1	3
1	1	4
0	0	4
1	0	5
0	0	5
1	0	6
0	0	6
1	0	7
0	0	7
1	1	8

要让两个不同的时钟边沿触发的分频信号进行组合逻辑，分析应该有下面的时许构成：

很容易看出，做法应该是将两个信号进行或操作

将逻辑转换成Verilog代码描述如下

 reg [3:0]            cnt ;

   always @(posedge clk_in or negedge rst) begin

      if (!rst) begin

         cnt    <= 'b0 ;

      end

      else if (cnt == N-1) begin

         cnt    <= 'b0 ;

      end

      else begin

         cnt    <= cnt + 1'b1 ;

      end

   end

   reg                  clkp ;

   always @(posedge clk_in or negedge rst) begin

      if (!rst) begin

         clkp <= 1'b0 ;

      end

      else if (cnt == (N>>1)) begin

        clkp <= 1 ;

      end

      else if (cnt == N-1) begin

        clkp <= 0 ;

      end

   end

   reg                  clkn ;

   always @(negedge clk_in or negedge rst) begin

      if (!rst) begin

         clkn <= 1'b0 ;

      end

      else if (cnt == (N>>1) ) begin

        clkn <= 1 ;

      end

      else if (cnt == N-1) begin

        clkn <= 0 ;

      end

   end

   assign clk_out7 = clkp | clkn ;

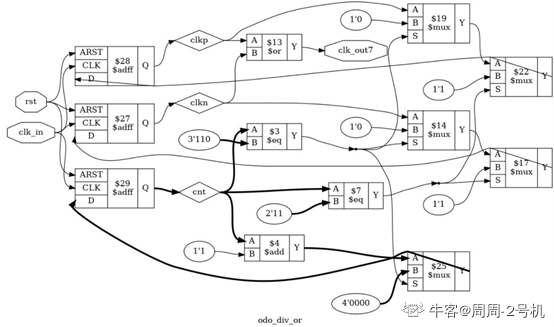

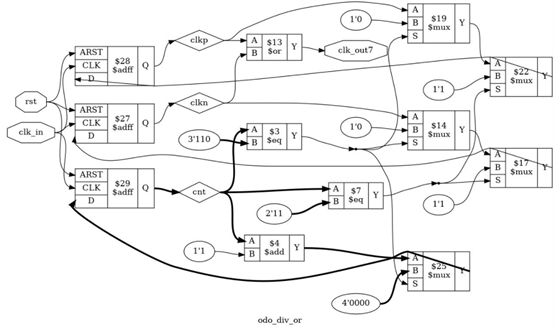

因此实现方式为如下的电路，综合得到：



`timescale 1ns/1ns


module odo_div_or
  #(parameter N = 7)
   (
    input    wire  rst ,
    input    wire  clk_in,
    output   wire  clk_out7
    );



   reg [3:0]            cnt ;
   always @(posedge clk_in or negedge rst) begin
      if (!rst) begin
         cnt    <= 'b0 ;
      end
      else if (cnt == N-1) begin
         cnt    <= 'b0 ;
      end
      else begin
         cnt    <= cnt + 1'b1 ;
      end
   end

   reg                  clkp ;
   always @(posedge clk_in or negedge rst) begin
      if (!rst) begin
         clkp <= 1'b0 ;
      end
      else if (cnt == (N>>1)) begin
        clkp <= 1 ;
      end
      else if (cnt == N-1) begin
        clkp <= 0 ;
      end
   end


   reg                  clkn ;
   always @(negedge clk_in or negedge rst) begin
      if (!rst) begin
         clkn <= 1'b0 ;
      end
      else if (cnt == (N>>1) ) begin
        clkn <= 1 ;
      end
      else if (cnt == N-1) begin
        clkn <= 0 ;
      end
   end


   assign clk_out7 = clkp | clkn ;


endmodule

方法二

四个下降沿高电平 四个上升沿低电平 一个计数器记录电平变换，并控制计数器工作

reg [2:0] count1 = 0;
reg [2:0] count2 = 0;
reg flag = 0;
reg waveout = 0;

assign clk_out7 = flag;

always@(posedge clk_in or negedge rst)begin // low
    if(rst == 1'b0)begin
        count1 <= 3'd0;
    end
    else begin
        if(count1 >= 3'd3)begin
            count1 <= 3'd0;
            flag <= 1'b0;
        end
        else begin
            if(flag == 1'b1)
                count1 <= count1 + 1;
        end
    end
end

always@(negedge clk_in or negedge rst)begin // high
    if(rst == 1'b0)begin
        count2 <= 3'd0;
        flag <= 1'b0;
    end
    else begin
        if(count2 >= 3'd3)begin
            count2 <= 3'd0;
            flag <= 1'b1;
        end
        else begin
            if(flag == 1'b0)
                count2 <= count2 + 1;
        end
    end
end
