产品推荐 | 基于 AMD Virtex UltraScale FPGA VCU1287 的特性描述套件

01 产品概述

VCU1287 功能描述套件可为您提供描述和评估 Virtex™ UltraScale™ XCVU095-FFVB2104E FPGA 上可用 32 GTH (16Gbps) 和 32 GTY (30Gbps) 收发器所需的一切功能。每个 GTH 与 GTY Quad 及其相关参考时钟均从 FPGA 路由至 SMA 及 Samtec BullsEye 连接器。

BullsEye 连接器可连接各种评估平台，从背板与光学评估板到高速测试设备不一而足。每个 BullsEye 连接器都会处理一个完整的 GTH 或 GTY Quad、4 个发送/接收对，从而实现以最灵活的方式来测试定制应用。了解更多信息，查看套件所含配件。

02 性能和优势

• 为定性评估 Virtex™ UltraScale™ XCVU095-FFVB2104E FPGA 板上 GTH 和 GTY 收发器提供了硬件环境

• 硬件、设计工具、IP、以及预验证参考设计

• 集成式误码率测试器 (IBERT) 参考设计

• BullsEye 连接头支持完整的 Quad，包含 4 个传输/接收对

• 为 GTH & GTY 收发器和参考时钟和背板模拟连接器提供 14 个 Samtec BullsEye 连接器焊盘

• 两对差分 MRCC 输入，带有 SMA 连接器扩展 I/O 以及 3 个 FPGA 夹层卡 (FMC) 接口

03 产品参数

芯片规格：

逻辑单元	1,176
DSP slice	768
内存 (Kb)	60.8
GTH 16.3 Gb/s 收发器	32
I/O 引脚	832

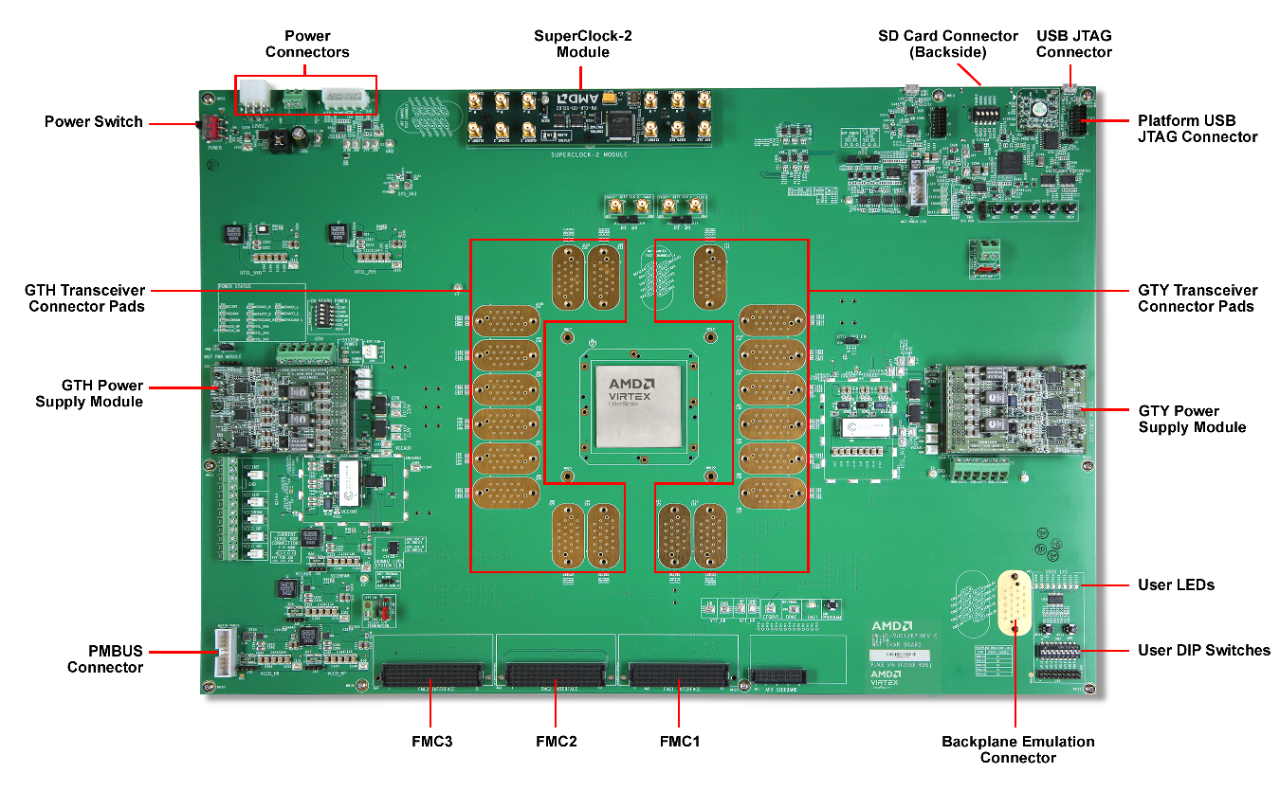

04 接口图

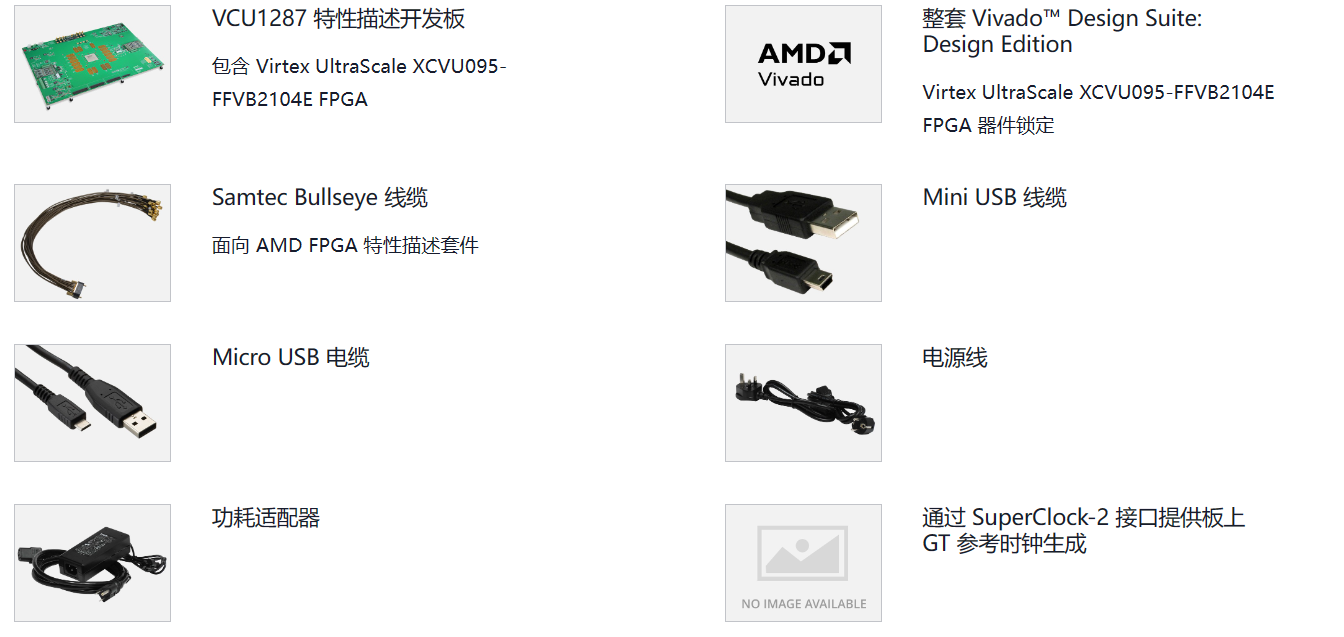

05 物料清单

来源：AMD
