产品推荐 | 基于Xilinx Zynq UltraScale+打造的仙女座 Andromeda FPGA核心板

1、产品概述

仙女座Andromeda XZU65片上系统（SoC）核心板通过结合高端Xilinx Zynq UltraScale+™ MPSoC系列芯片和高速DDR4 ECC SDRAM、eMMC flash、双QSPI flash、双Gigabit Ethernet PHY、USB 3.0形成了一个完整的、功能强大的嵌入式处理系统。得益于大量的收发器、卓越的连接器性能、高DDR带宽，XZU65核心板特别适用于高速应用和视频应用。

2、核心亮点

■  基于Xilinx's Zynq Ultrascale+™ MPSoC 7EV/11EG

■ PS端（DDR4 ECC SDRAM）和PL端（DDR4 SDRAM）2个独立的内存通道

■  32.4 GByte/sec内存带宽

■  提供PCIe® Gen3 x 16，PCIe Gen2 x 4，USB 3.0，2 x Gigabit Ethernet

■  提供工业级型号

■  采用ADM6-60 Samtec连接器，引出322个用户I/O

■  提供Linux BSP和工具链

■  功能强大、身材小巧的核心板

3、产品参数

■  Xilinx® Zynq Ultrascale+™ MPSoC

  ● ARM® 双核/四核Cortex™-A53（64 bit，最高1500 MHz）

  ●  ARM双核Cortex™-R5实时处理器（32 bit，最高600 MHz）

  ●  Mali-400MP2 GPU（仅EV具备）

  ●  H.264 / H.265 视频编解码（仅EV具备）

  ●  16nm FinFET+ FPGA fabric

■  PS端最高8 GB DDR4 ECC SDRAM

■  PL端最高8 GB DDR4 SDRAM

■  双QSPI flash 共 128 MB

■  16 GB eMMC flash

■  PCIe® Gen3 x16, PCIe Gen2 x4

■  24 × 6/16.3 Gbit/sec MGT

  ●  4 GTR

  ●  20 GTH

■  2 × Gigabit Ethernet（PS和PL）

■  USB 2.0/3.0（主/从）

■  最高 653,000 LUT4-eq

■  322 个 I/O

    ●  22 ARM peripherals

   ●  180 FPGA I/O（24 HD + 156 HP）

   ●  120 MGT信号（时钟和数据）

■  2×10/100Mbs Ethernet PHY

■  12V单电源供电

■  身材小巧（68×52mm）

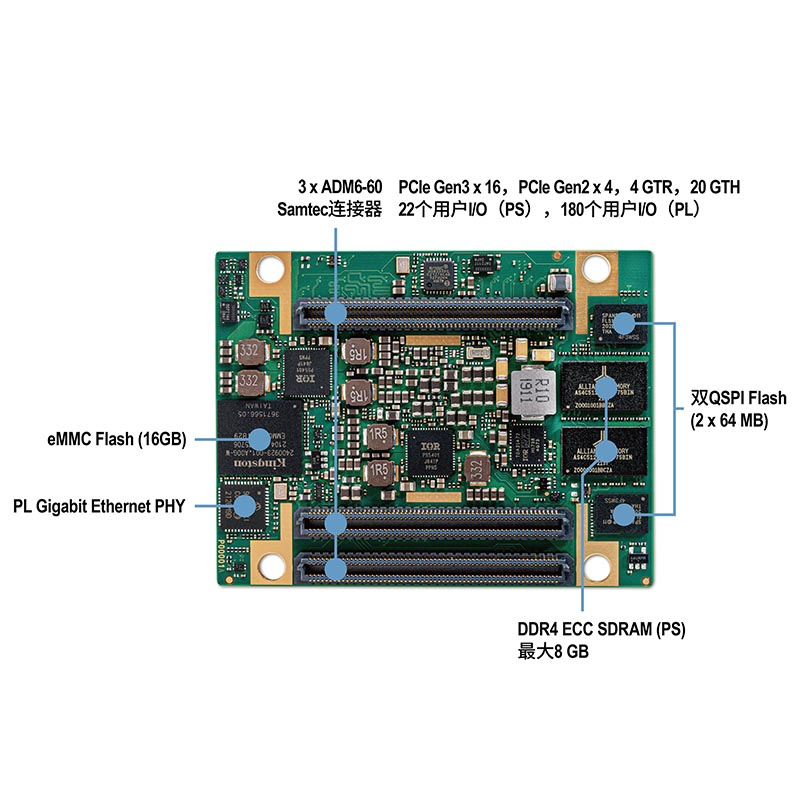

接口展示：

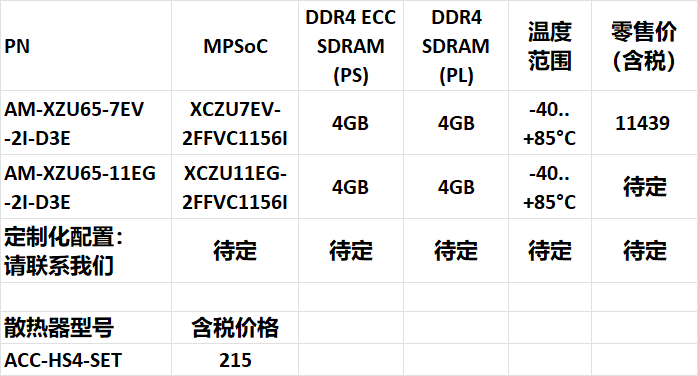

选型表：

结构框图：

4、产品优势

■  一个完整而强大的嵌入式处理系统，结构紧凑，节省空间

■  大容量，高带宽内存， DDR4 ECC SDRAM高达8GByte，PL端DDR4 RAM高达8 GByte

■  高带宽的数据传输; PCIe® Gen3 x 16，PCIe Gen2 x 4，USB 3.0，在低集成成本下实现大量的LVDS差分对提供高速数据I/O

■  大量收发器，可用于多种通讯协议

■  大量用户I/O和FPGA逻辑资源，可用于强大的应用

■  支持Linux嵌入式操作系统

5、底板选择

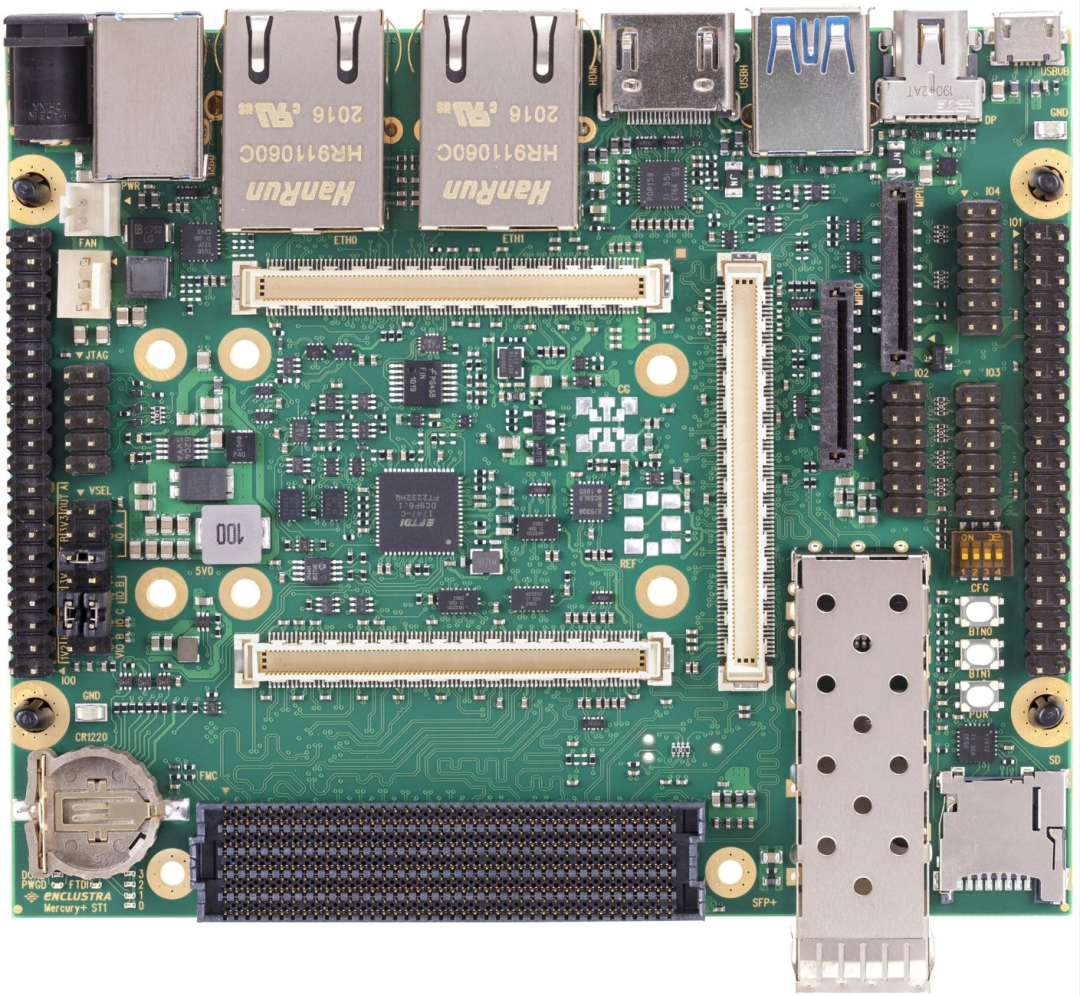

水星+ ST1：接口丰富而灵活，特别适合视频应用。

6、应用领域

1. 嵌入式计算

2. 数据采集

3. 高速通讯

4. 驱动/运动控制

5. 数字信号处理

6. 图像处理

来源瑞苏盈科
