自动售货机设计Verilog代码Quartus仿真

名称：自动售货机设计Verilog代码Quartus仿真（文末获取）

软件：Quartus

语言：Verilog

代码功能：

自动售货机

1、可以选果汁、牛奶、面包、水

2、可以投币1元、10元、5元

3、具有确认购买按键

4、购买成功通过对应led显示

5、数码管显示投入总钱币、商品价钱、找零金额

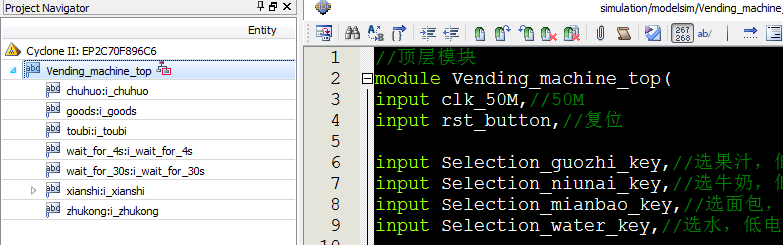

1. 工程文件

2. 程序运行

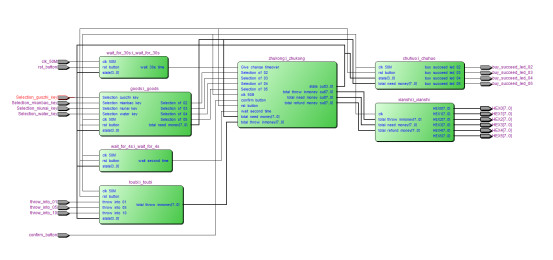

3. RTL图

4. 程序仿真

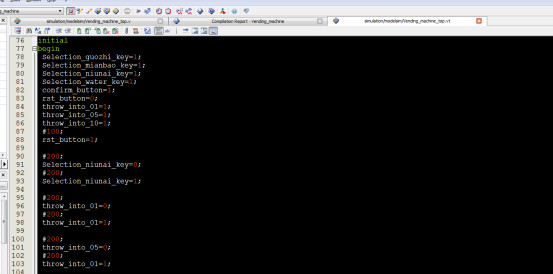

Testbench

仿真图

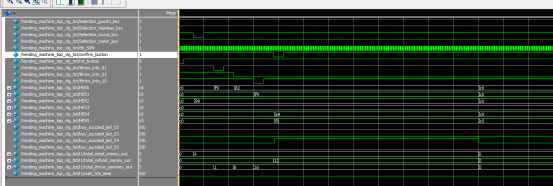

下图为选中牛奶（4元），投币1,5,10共16元，确认后找零12元，并有出货成功指示信号（buy_succeed_led_04）

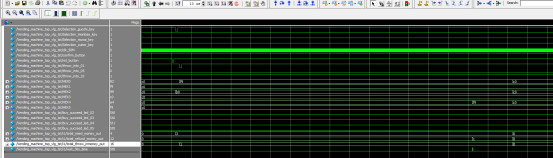

下图为选中果汁（3元），投币1元后，超时（wait_30s_time高电平脉冲），自动退回1元，无出货成功信号

部分代码展示:

//主控模块
module zhukong(
input clk_50M,//50M
input rst_button,//复位
//开关
input Selection_of_03,//选3元商品
input Selection_of_04,//选4元商品
input Selection_of_05,//选5元商品
input Selection_of_02,//选2元商品
//按键
input confirm_button,//确认购买
input Give_change_timeover,//不买退钱
output [3:0] state_out,
input wait_second_time,
input [7:0] total_need_money,//选中商品价钱
input [7:0] total_throw_inmoney,//投入总钱币
output [7:0] total_throw_inmoney_out,//投入总钱币
output [7:0] total_need_money_out,//选中商品价钱
output [7:0] total_refund_money_out//找零金额
);
parameter state_0=4'd0;
parameter state_1=4'd1;//选择
parameter state_2=4'd2;//
parameter state_3=4'd3;//
parameter state_4=4'd4;//找零时间4秒
parameter state_5=4'd5;//找零20元
parameter state_6=4'd6;//找零15元
parameter state_7=4'd7;//找零10元
parameter state_8=4'd8;//找零5元
parameter state_9=4'd9;//结束
