论文记录：Detecting Visual Relationships with Deep Relational Networks [DR-Net] (CVPR-17)

（这里仅记录了论文的一些内容以及自己的一点点浅薄的理解，具体实验尚未恢复。由于本人新人一枚，若有错误以及不足之处，还望不吝赐教）

总结

1. previous works 的缺点

   将 VRD 视为分类问题，即 consider each type of relationship (1, $e.g.$ “ride”) or each distinct visual phrase (2, $e.g.$ “person-ride-horse”) as a category

   对于第（1）种，存在如下问题：increase diversity within each class，即虽然解决了第（2）中数量庞大的问题，使得类别数量大大减少，但是类内的 object-pairs 类别的差异可能会很大且不同类之间 object-pairs 的差异可能会很不一致，使得模型难以拟合；对于第（2）中，存在 ① 组合数量庞大，所需训练的分类器数量多（一种组合训练一个分类器）；②由于 long-tail 分布，即每种类别所包含的样本数量差异大，有些包含很少样本，使得对应的分类器得不到充分的训练

2. 本文提出了 DR-Net (Deep Relational Network) 用于 exploit the statistical dependencies between objects and their relations/predicates

3. contributions:

   • DR-Net, a novel formulation that combines the strengths of statistical models and deep learning
   • an effective framekwork for visual relationship detection, which brings the state-of-the-art to a new level

4. 缺点：将关系检测视为一个多分类问题，忽略了多关系的情况，即 co-occurrence of predicates (预测使用了$softmax$ 函数)

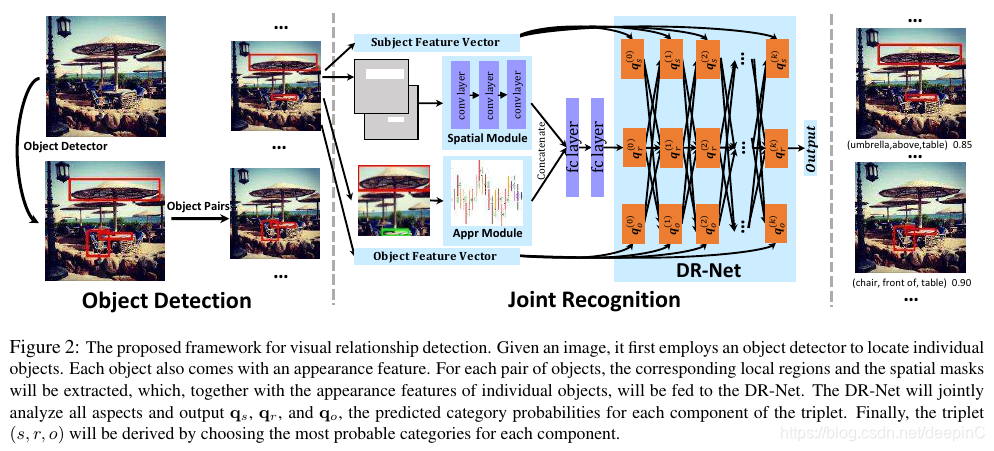

模型框架

1. 三个 stages

   1. Object Detection: 使用 Faster RCNN 来检测物体，每个物体带有 a bounding box & an appearance feature
   2. Pair Filtering: 产生 object pairs，然后引入一个浅层 NN 作为 filter 去除一些明显不成立的 object pair。该 filter 会综合 spatial configurations ($e.g.$ objects too far away are unlikely to be related) 和 object categories ($e.g.$ certain objects are unlikely to form a meaningful relationship) 从而过滤

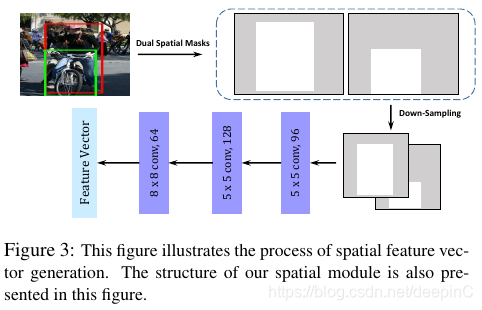

   3. Joint Recognition: 以每个 object pair 作为输入，包括对应的两个 object 的 ① appearance feature（源于 object detection）、根据 bounding box 所获取的 masks 和二者的区域图，其中，masks 通过一个三层卷积来提取 ② spatial feature（Spatial Module），具体过程如下图 3 所示。而区域图则通过 VGG16/ResNet-101 来提取 ③ appearance feature（Appr Module）。然后将 ② 和 ③ concatenate 起来作为两层全连接层的输入以获得 ④ compressed pair feature。最后将 ① 和 ④ 作为 DR-Net 的输入，输出则是一个关系的概率分布表 $P(r|s,o)\in R^{|P|}$（$softmax$），其中 $|P|$ 表示关系数据集的大小，取最大概率对应的 $r$ 作为最后的预测结果

   在训练时，这三个阶段是独立训练的



2. DR-Net

   该网络是基于 CRF 条件随机场进行推导获得的，最终的迭代公式为：
   (1)qs′=σ(Waxs+Wsrqr+Wsoqo)qr′=σ(Wrxr+Wrsqs+Wroqo)qo′=σ(Waxo+Worqr+Wosqs) \begin{array}{l} \mathbf{q_s}' = \sigma(\mathbf{W}_a\mathbf{x}_s + \mathbf{W}_{sr}\mathbf{q}_r + \mathbf{W}_{so}\mathbf{q}_o) \\ \mathbf{q_r}' = \sigma(\mathbf{W}_r\mathbf{x}_r + \mathbf{W}_{rs}\mathbf{q}_s + \mathbf{W}_{ro}\mathbf{q}_o) \\ \mathbf{q_o}' = \sigma(\mathbf{W}_a\mathbf{x}_o + \mathbf{W}_{or}\mathbf{q}_r + \mathbf{W}_{os}\mathbf{q}_s) \end{array} \tag{1}
