嘉立创EDA学习笔记2

1.电源线和电机线不能太细，要粗点。（可以使用20mil）。

2.布局原则（视频说的）：先大后小，先放接口，放器件的时候要避免交叉器件产生

3.在嘉立创eda绘制中，没有3d模型可以找商家要。有些元器件没有的要自己封装。

4.在新建3d模型的过程中弹出了一个“请选中一个文档”的警示窗口。在网页版嘉立创成功添加了，问了技术客服说是需要去嘉立创的下载网页去更新客户端，是不是就是要我重新下载遍客户端。

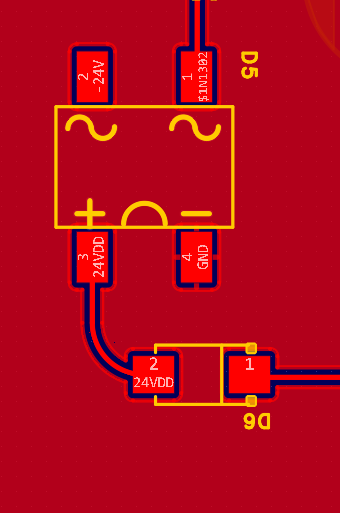

5.在布线（alt+W,AD中是ctrl+W）的时候按L键能够更改连线方式（还可以改成曲线），布线的时候不要有直角和锐角

6.在PCB中有一种叫做天线效应？是什么意思？有哪些情况。

所谓“天线效应”，指的是 PCB 板上的某些走线或结构，在电磁场的作用下非预期地产生辐射或感应信号，本质上就是无意间构造出了一个工作在射频 线”。

PCB天线效应的影响因素

-1-. PCB材料：不同的PCB材料（如FR-4、CEM-1等）具有不同的介电常数和损耗特性，这直接影响到信号的传播速度和质量。

-2-. 线路设计：信号走线的布局、宽度和间距等都会影响电磁场的分布。例如，长走线可能在高频段引入额外的辐射。

-3-. 参考地平面：良好的地面设计有助于降低噪声和干扰，但如果地面设计不当，可能导致信号回流路径的变化，从而影响天线效应。

-4-. 封装和组件：元器件的位置、封装类型和安装方式也会对PCB的电磁特性产生影响。选择合适的元器件和合理的布局可以减少不必要的辐射。

-5-. 频率：随着频率的提高，PCB的尺寸和设计的影响会更加显著。在超高频（UHF）和微波频段，PCB天线效应尤其明显。

7.为了形成更快的回流路径，就在板子边缘和重要电源线附近添加过孔，让顶层的网络走到底层。

8.单端信号就是信号的检测是基于信号线与参考信号线（通常是GND）之间的电平变化，比如串口通信就是这种模式。串口有三根线（TX，RX和GND），发送和接收信号都是基于GND的电平而言的。

9.差分信号：依据两个信号线之间的电平差异，没有共地，输出的是两根信号线之间的电平差，而且两个信号线的极性是相反的。

10.差分信号放大了有效信号，比如，对单端信号而言，输出3V的电压，不计干扰和损耗的情况下，则接收到的也是3V；而差分信号一条线是3V，另一条是-3V，差分电压则是-6~6V，极大地提高了抗外部干扰的能力。
