嘉立创EDA学习笔记1

一.绘制电路原理图

1.先新建文件，再设置网格大小，是元件都在网格点上(0.1/0.05）

2.在库中搜索元件建立对应的电路

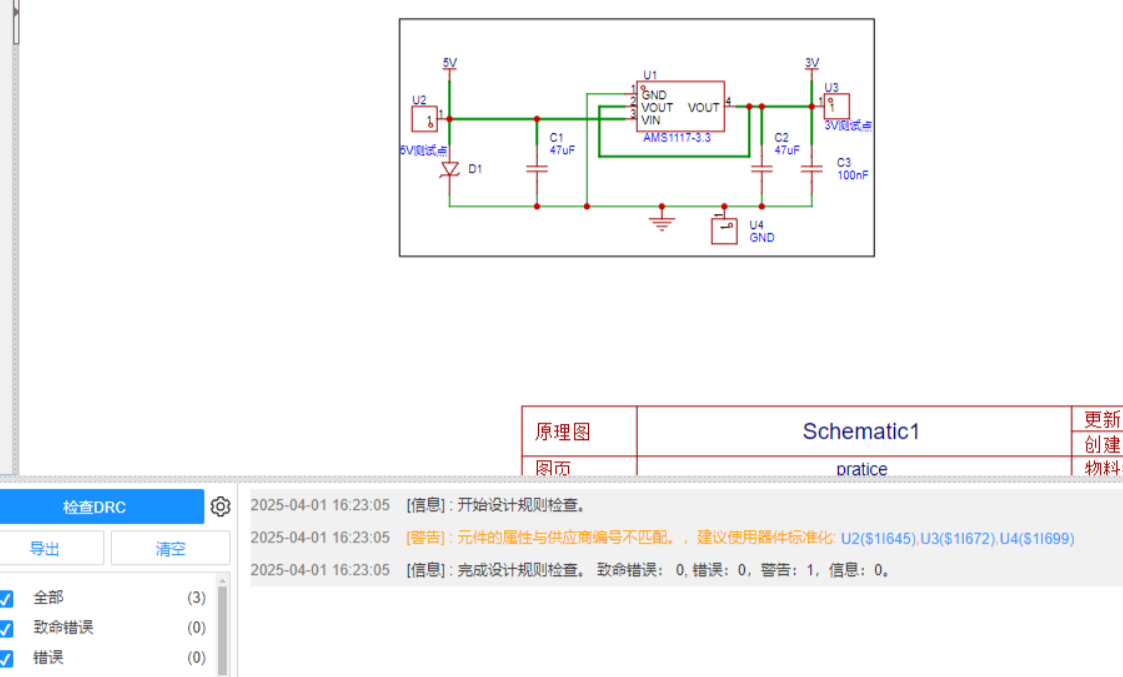

3.完成电路图绘制，在“设计”中“检查DRC”是否电路存在问题，如下图

注：空格——旋转元件；测试点在搜索框搜testpoint（测试点主要用测试信号是否正常）

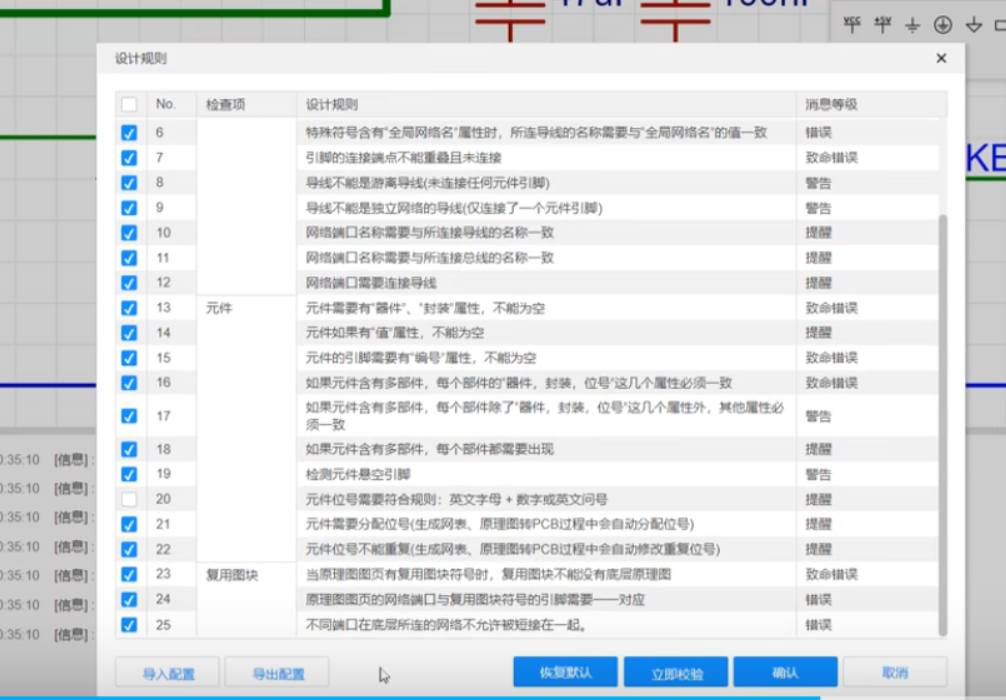

-在遇到警告先定位是哪些元件出现问题，在不影响电路运行前提下，在设计规则中修改相应的规则，如下图所示

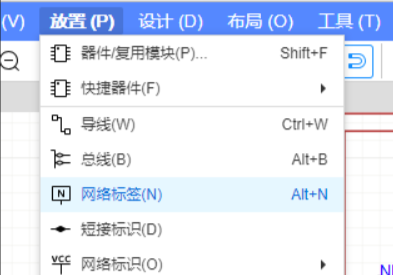

-引脚名称在放置中的网络编号进行操作

二.绘制PCB板

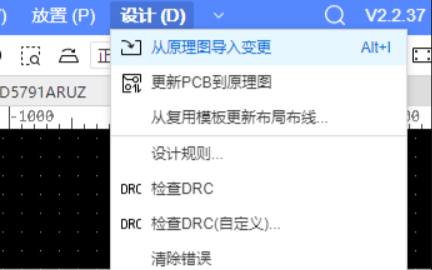

1.将电路原图导入PCB(注：如果原理图有变更，要重新导入或者更新，如图所示操作）

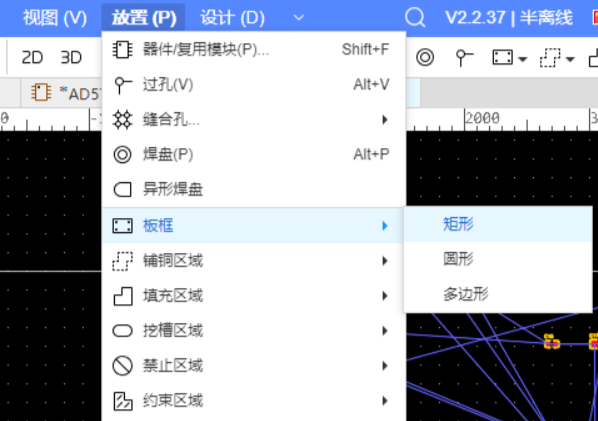

2.再将网格单位设置为mm（直接使用按键Q，这个和AD是一样的；），设置板子外框，如图所示

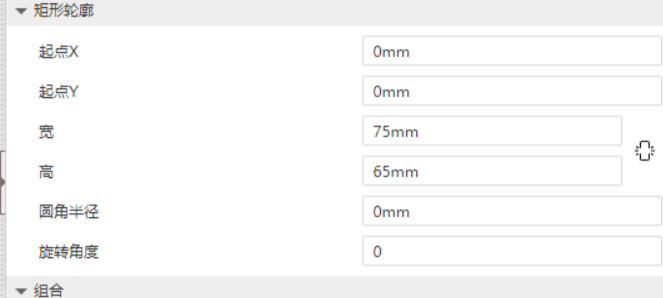

3.板框设置，可以参考下图，实际大小根据所给元件排布所需空间相关，同时将板框四个角设置为圆角1.5mm（如图所示），右键添加圆角进行设置

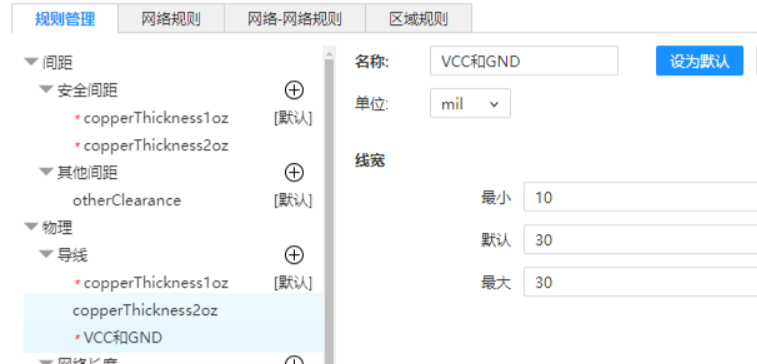

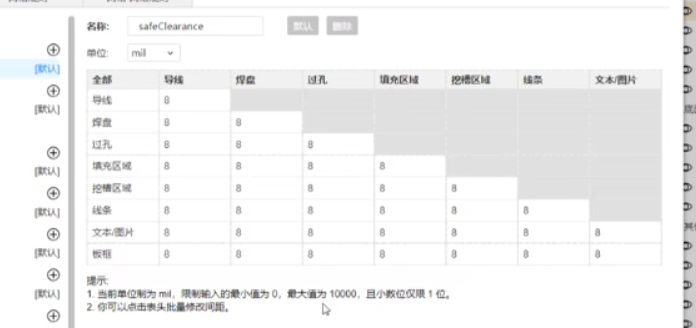

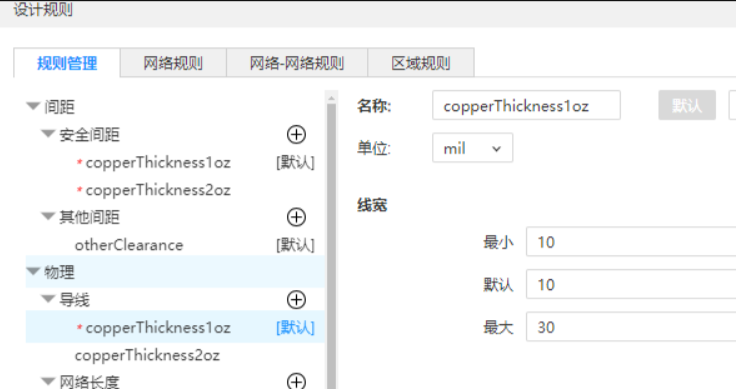

4.在设计规则中，安全间距都设置为8mil，导线线宽设置，最大线宽是30mil（主要是考虑到电源线)



要新建VCC和GND的线宽设置

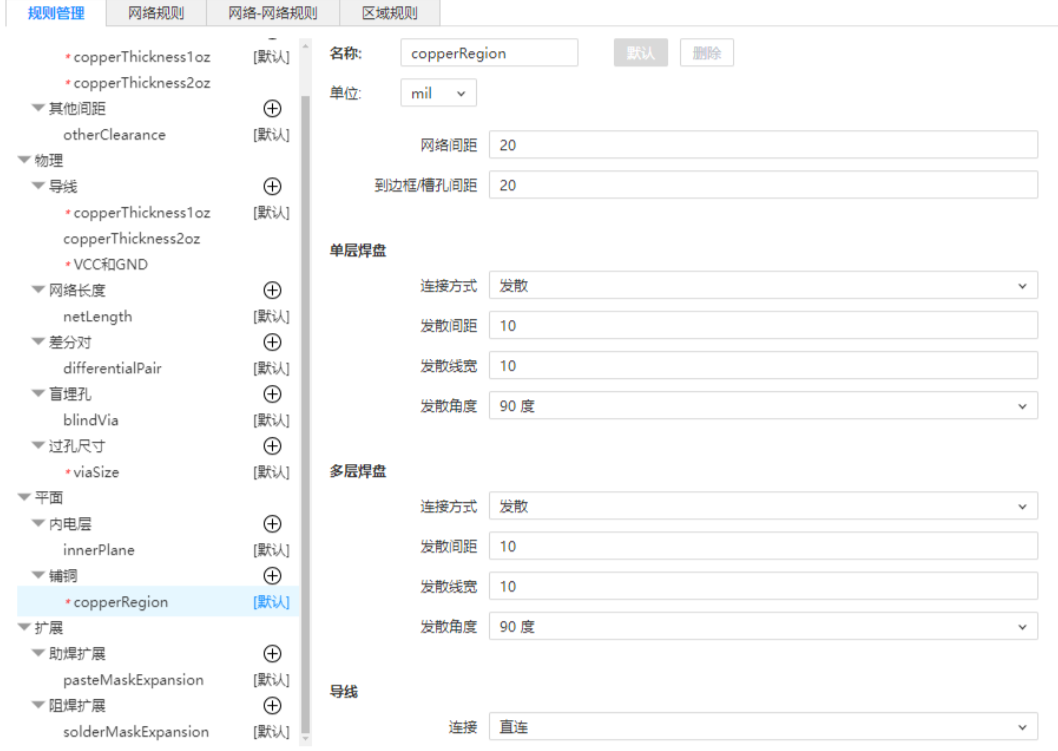

铺铜设置

切换到网络规则，将电源或者地的布线规则进行切换（注：在设计中，勾选实时DRC)

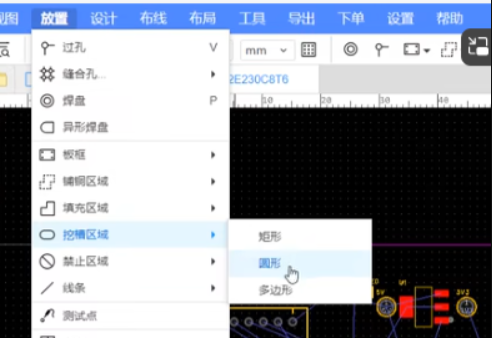

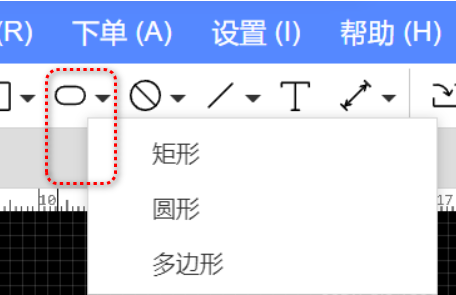

5.打孔-详情见13绘制定位孔（放置---挖槽区域---选择矩形、圆形、多边形孔）

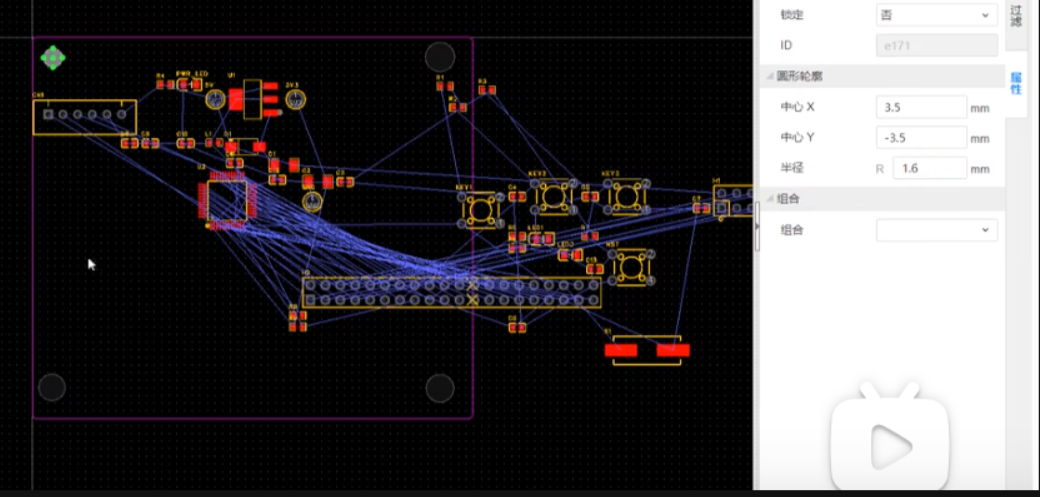

第一孔的参数设置

5.布局要按照模块来布置(ctrl+H)定住走线+
