嘉立创EDA学习笔记3

今天我们看看pcb布局；

stm32最小系统板，首先完成原理图绘制；

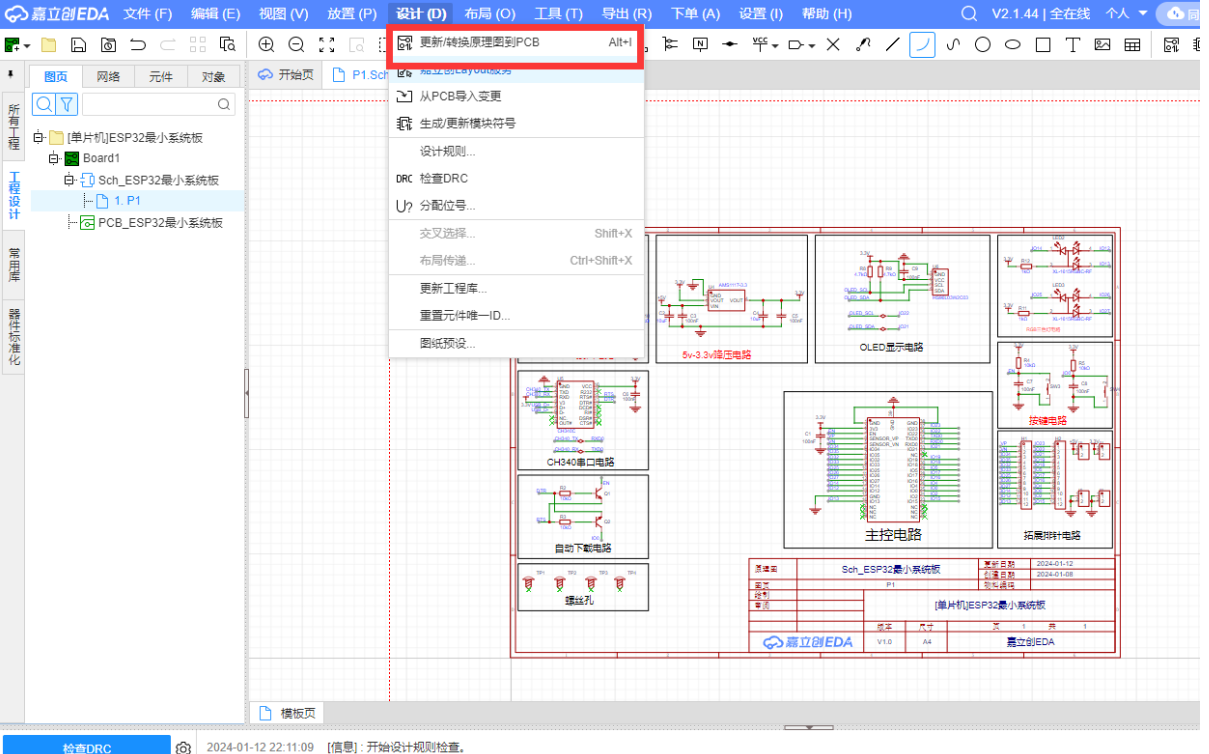

1、点击“更新/转换原理图到PCB”

点击“应用修改”，对应器件的封装就可以对应到PCB中。

2、布局传递

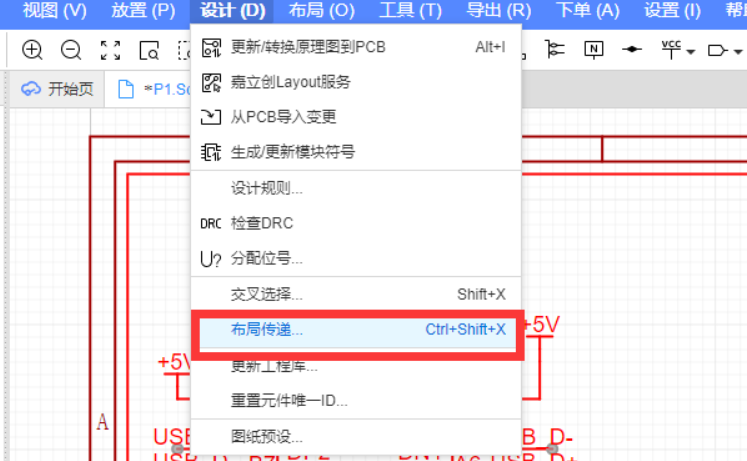

回到原理图，框选每一个模块，“设计-布局传递”，会跳转到PCB界面，可以自己选择放置位置。

依次选中各个模块，进行布局传递。

3、最后是四个螺丝孔

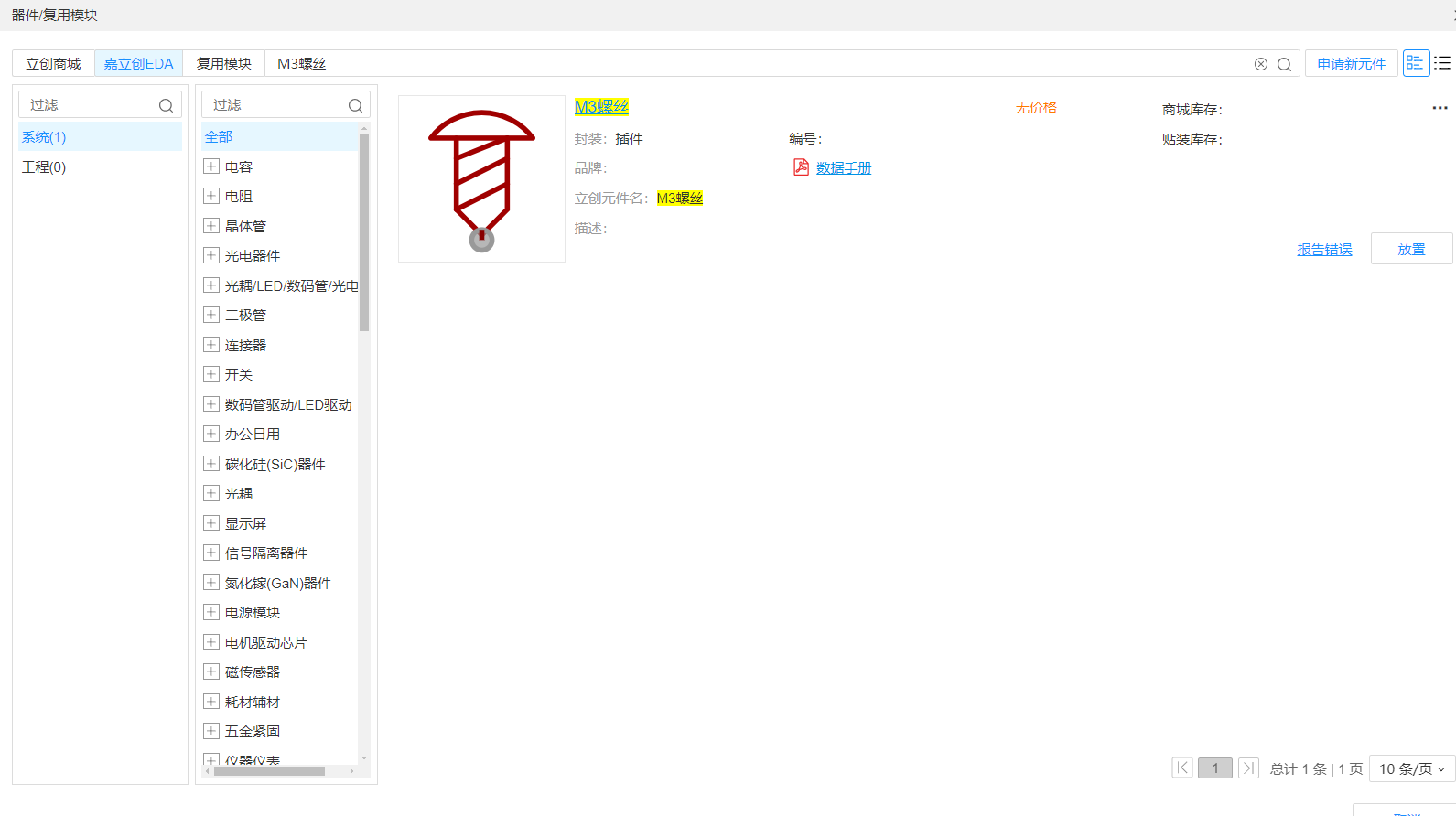

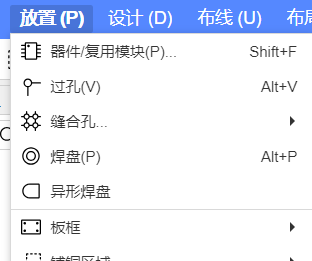

‌复用模块调用‌：点击顶部菜单栏的"放置"→"器件/复用模块"→搜索"立创EDA"后输入"M3螺丝"（注意关键词需精确匹配"M3螺丝"而非"螺丝M3"）。‌‌点击放置。

‌调整位置与属性‌：放置后可通过右侧属性面板修改孔径、坐标等参数，确保选择"机械层"并取消电气连接属性。‌‌

注意事项：

‌（1）层设置‌：螺丝孔应放置在机械层（如"Mechanical 1"）而非信号层，避免被误判为电气过孔。‌‌

‌（2）生产文件检查‌：导出Gerber前需确认钻孔文件包含螺丝孔，可通过立创DFM工具验证。‌‌

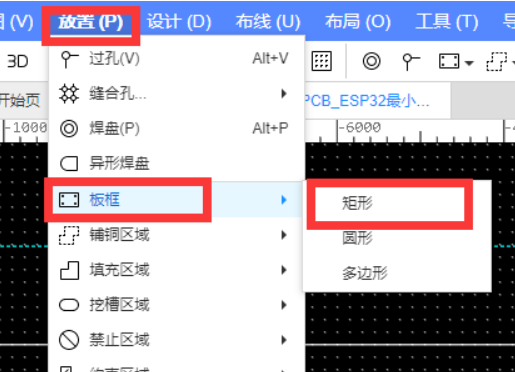

4、先规定一个最大尺寸

笔者单位是mil,可以更改为mm。

嘉立创每个月有两次免费打板机会，尺寸是100mmX100mm以内，

5、布局
优先考虑主控芯片，大器件，及供电接口；

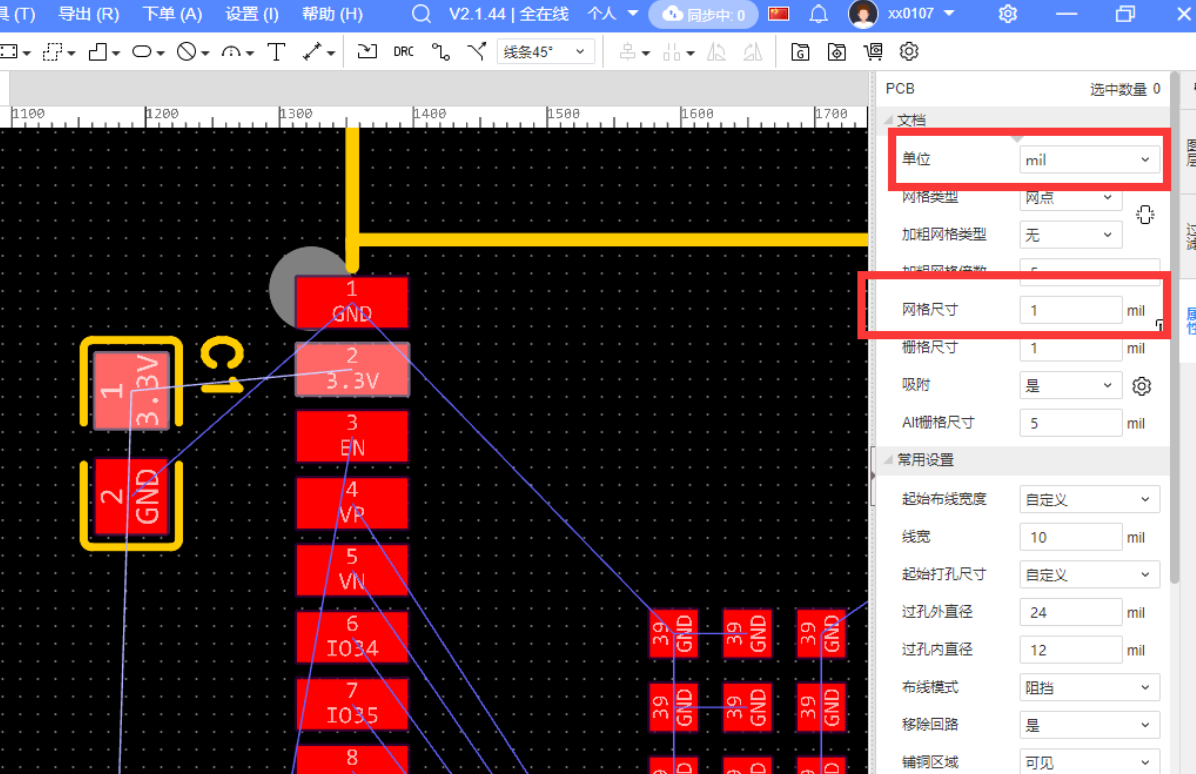

网格尺寸改为1mil，方便进细调；

最好确保蓝色指引线是顺畅的，通过空格键旋转进行调整，方便后续走线。

调整后如下

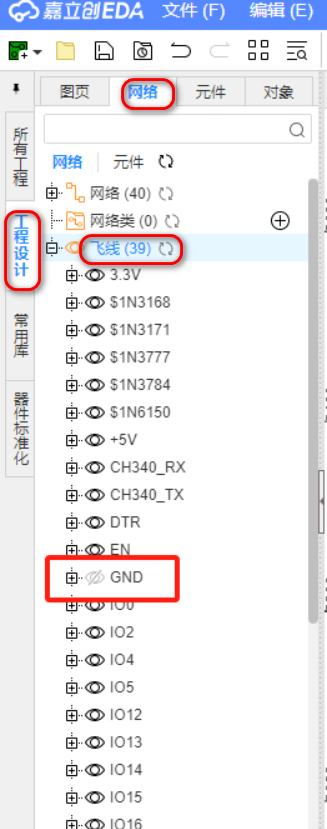

指引线过多可以选择关闭掉一部分，选择想要隐藏的线，此处笔者选择隐藏掉GND的飞线，

排列后点击工具栏的“3D”进行预览；

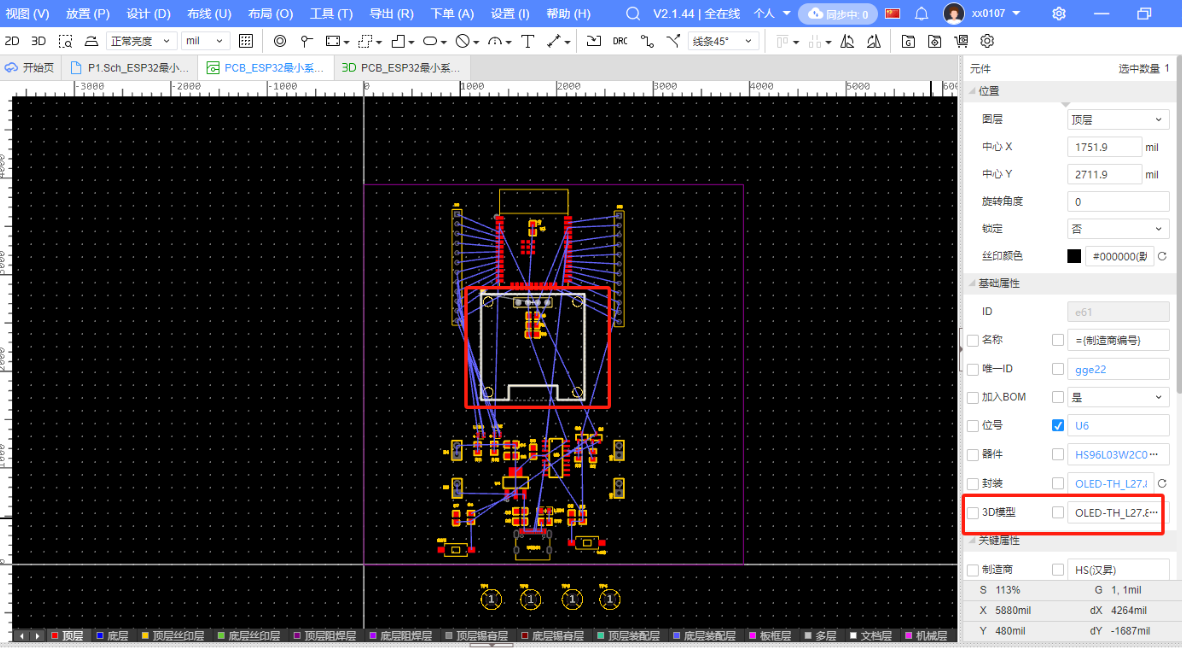

没有3D模型可以在PCB界面，点击器件，点击右侧“3D模型”进行添加；

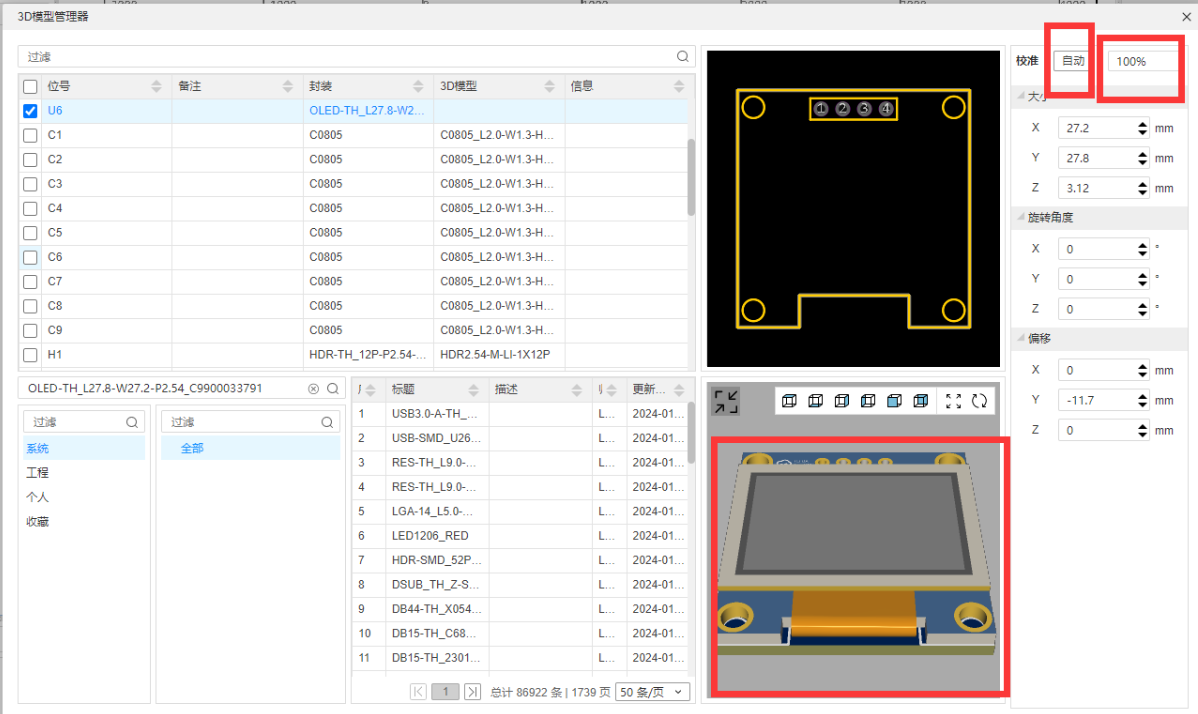

点击上图红色框中“...”，会弹出"3d模型管理器窗口"；

点击“自动”进行校准，并调整尺寸100%，点击“更新”进行绑定；

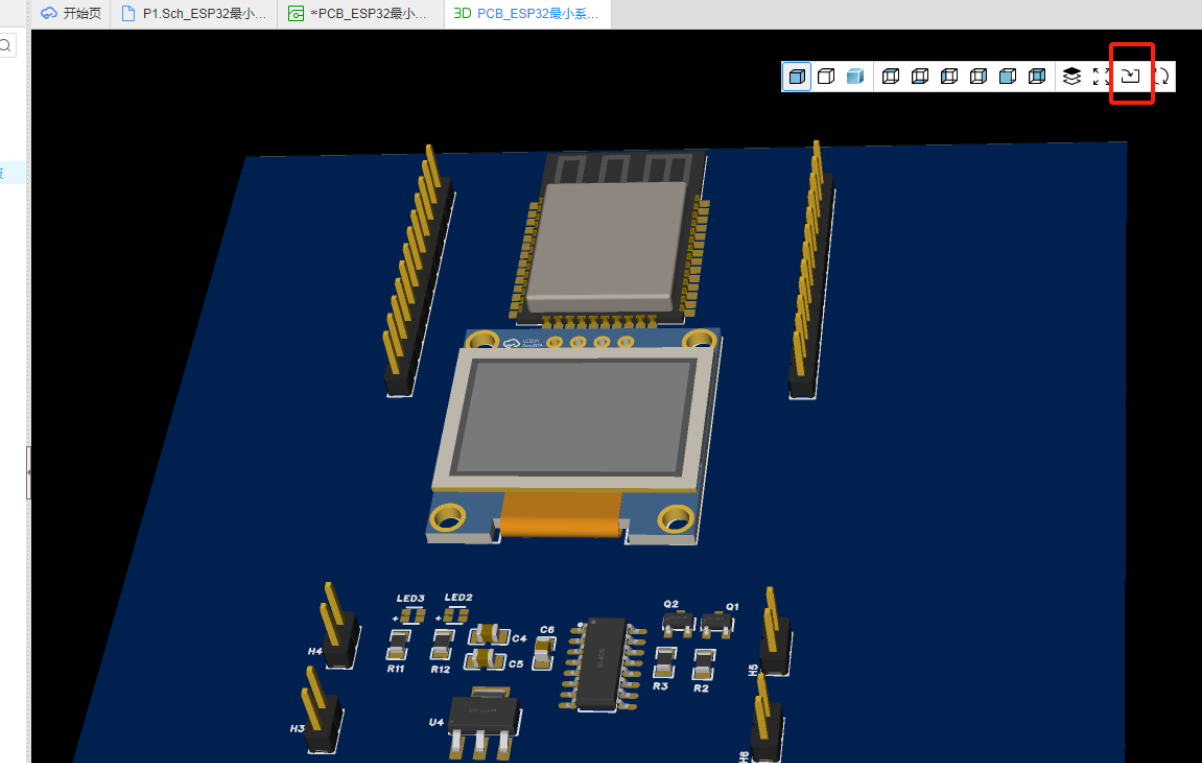

回到“3D”界面，点击导入变更

调整板框

小知识点

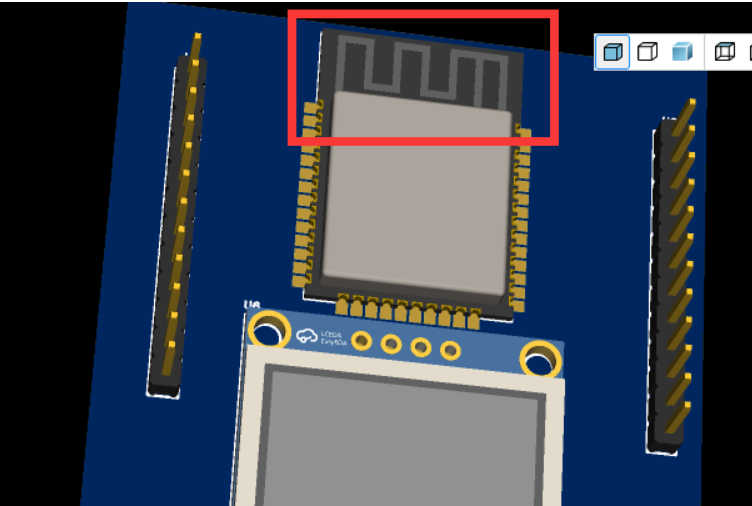

通过3D视图，在主控模组上方是一个板载天线，一般进行镂空处理

方法一 挖槽处理
“放置-挖槽区域-矩形”

选择区域如图

来到3D视图，点击”导入变更“

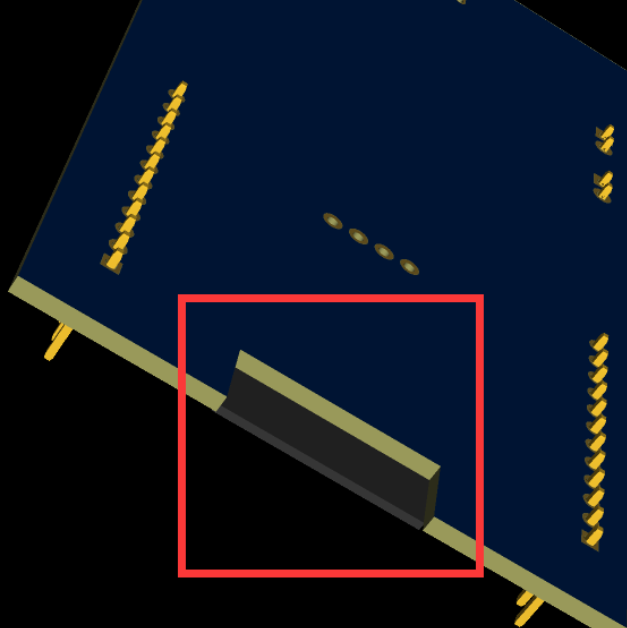

翻转到背面

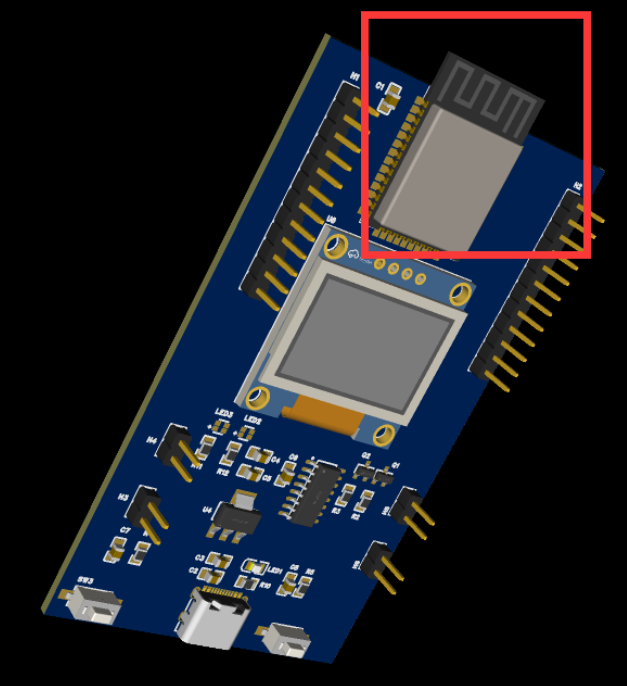

方法二 直接将天线放置在板块外面
如图

再来到3D视图下，点击"导入变更"

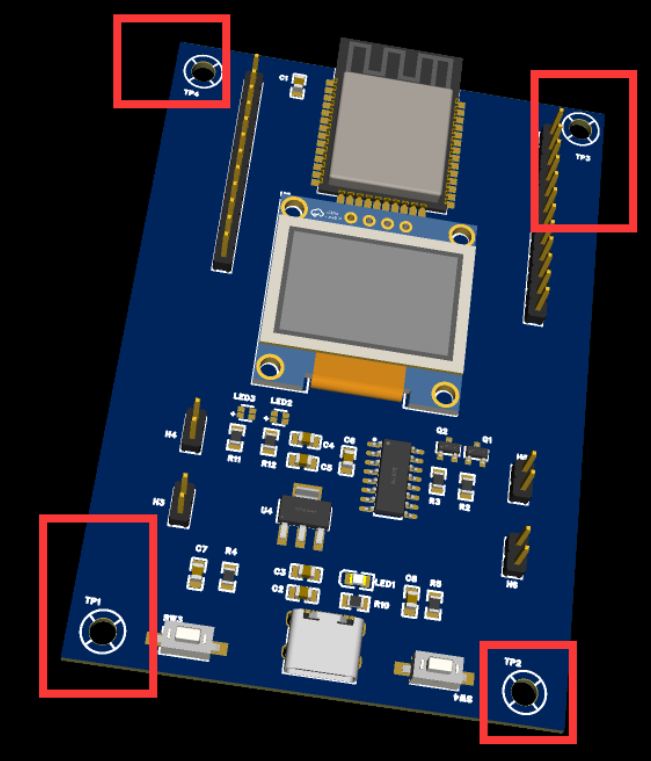

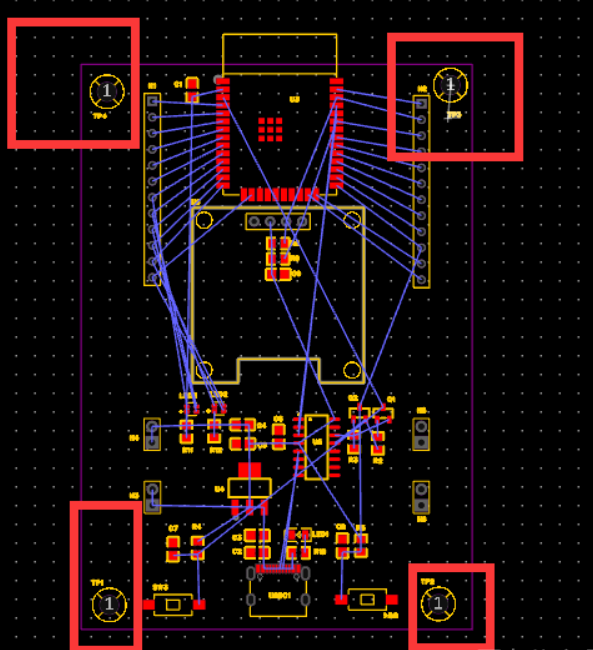

最后，将四枚螺丝钉移到四个角落。
