elabradio入门第五讲——差分编码解决相位模糊问题

一、以DQPSK为例回顾差分编码

通信中在使用QPSK调制时，为了避免收发端相干频率相位不一致，导致相位模糊，会在发送端对发送的bit数据进行差分编码，将绝对相位转化为相对相位，在接收端再进行解差分，将相对相位转换为绝对相位。

以上是采用B方式的QPSK的星座图，顾名思义DQPSK就是QPSK＋差分编码

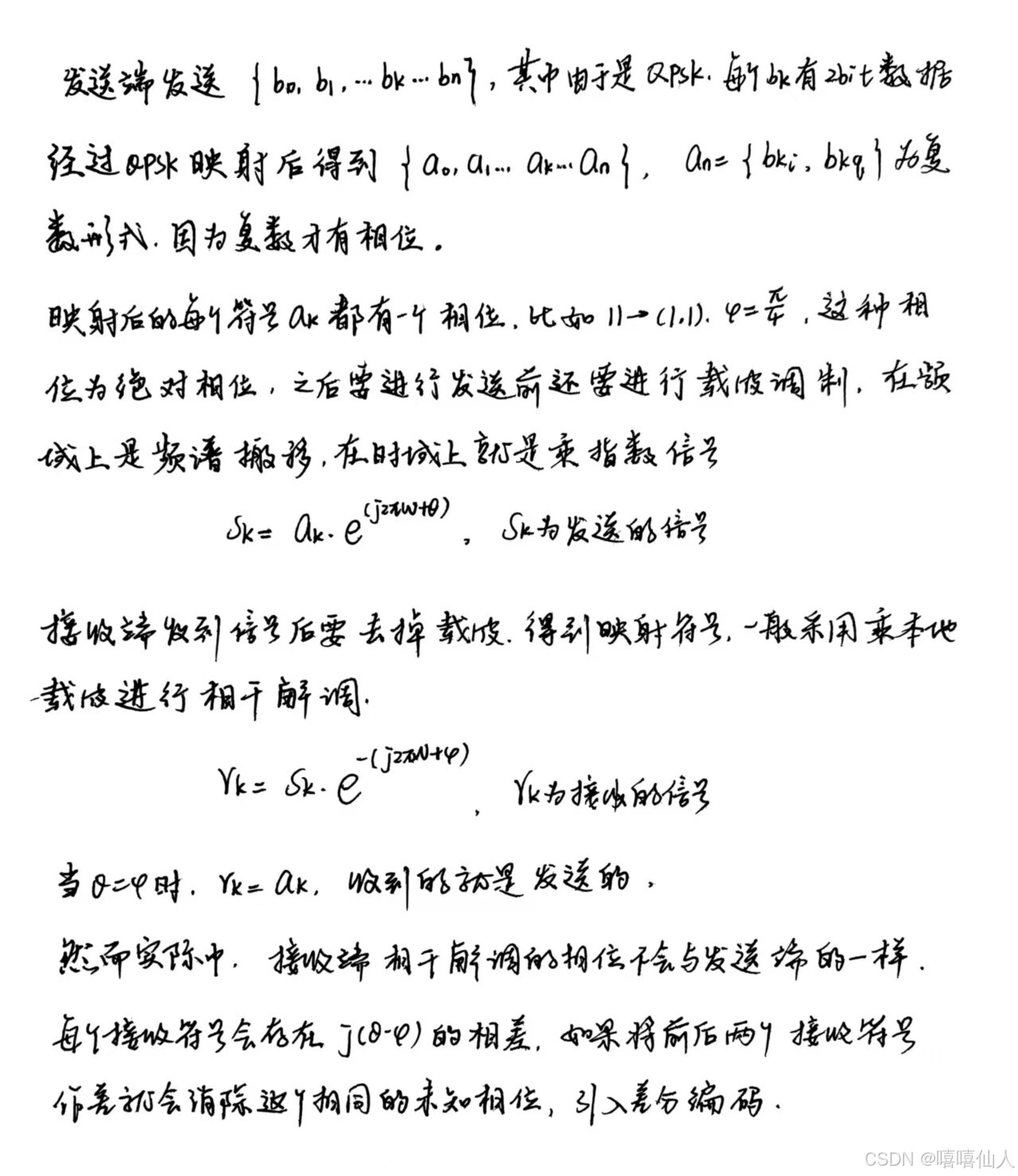

首先我们从发送和接受的过程来看为什么要使用DQPSK？

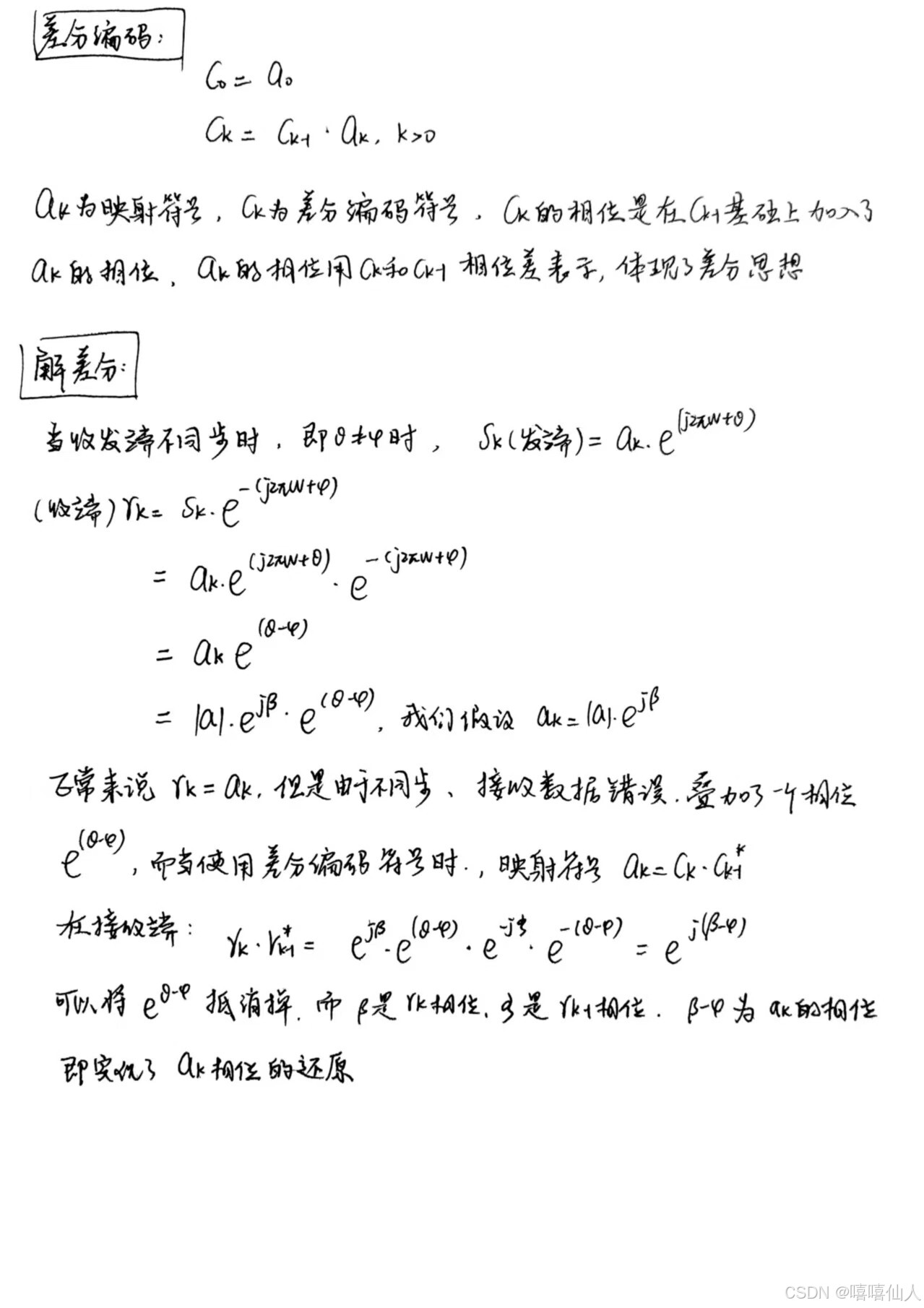

然后来看差分编码和解差分的数学表达：

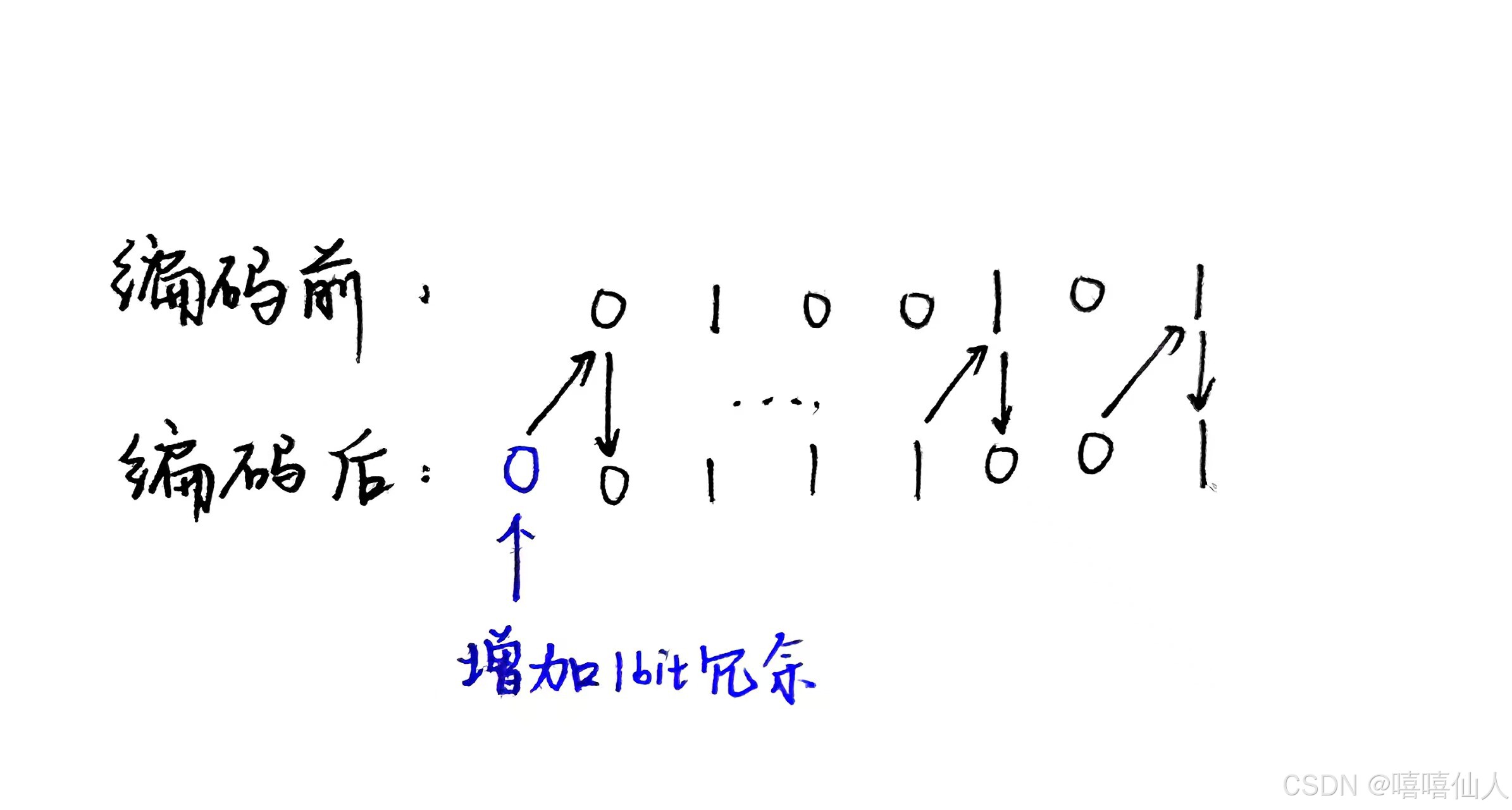

 在工程上我们通常不是在比特映射成符号进行差分编码，而是在映射成符号前就对比特进行差分编码，这样可以减少差分编码的复杂度，同时增加1bit冗余的bit解决第一个符号无法还原的问题。

二、elabradio差分编码仿真
