信号的均衡——信号的预加重、去加重和均衡

一、眼图的知识回顾

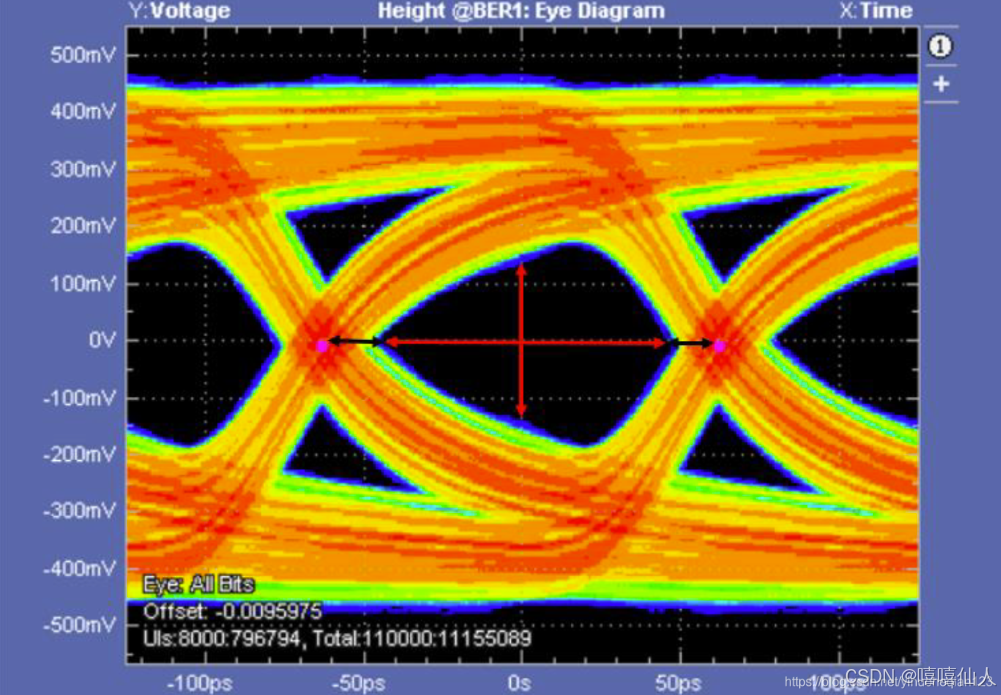

首先来看一幅眼图，找找这个眼图的一些问题？

结合我们在通信原理中学过的关于眼图的知识，数字基带系统在理论上可以设计出无码间干扰的传输函数，但是在实际系统实现中，由于信道特性不一定能够完全掌握，而且信道特性可能会随着时间发生变化，加上滤波器实现不理想等因素，实际系统中总是存在着一定的码间干扰。在码间干扰和噪声同时存在的条件下，基带系统的性能会发生恶化。在这种情况下，通常采用眼图来定性的评估系统存在的码间干扰和噪声大小，并利用眼图作为系统部件调整的依据。

所谓的眼图就是把示波器Y轴接到基带系统接受滤波器的输出端，调整示波器的水平扫描周期，使其与接收信号的码元周期同步，由于示波器的余晖作用，各个码元的波形会重叠在一起，示波器的屏幕上就会显示出眼图。

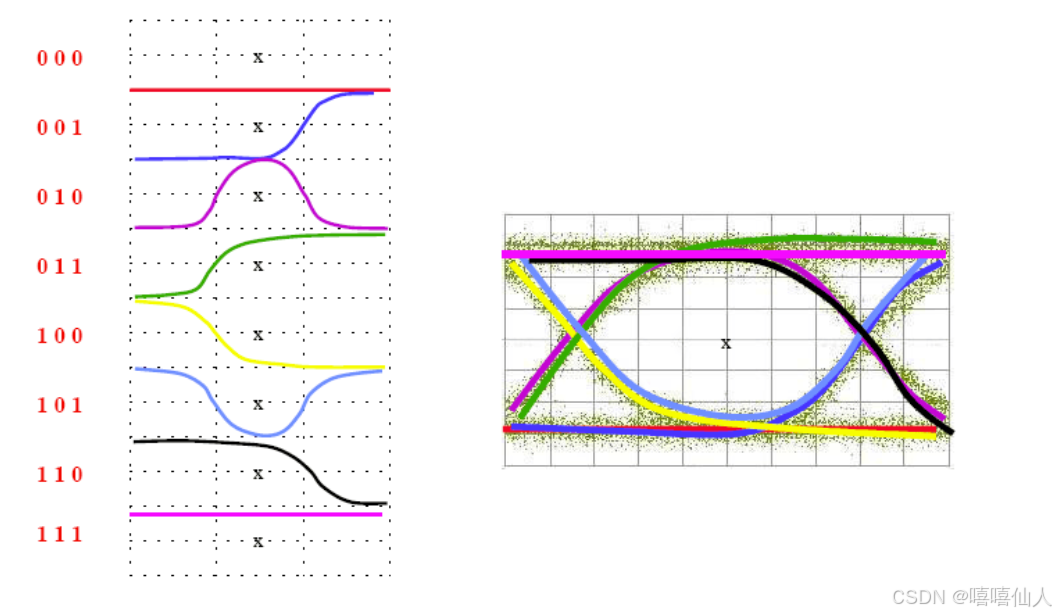

对于数字信号，其高电平与低电平的变化可以有多种序列组合。以3个bit为例，可以有000-111共8中组合，在时域上将足够多的上述序列按某一个基准点对齐，然后将其波形叠加起来，就形成了眼图。如下图。对于测试仪器而言，首先从待测信号中恢复出信号的时钟信号，然后按照时钟基准来叠加出眼图，最终予以显示。

从眼图上下的张开度、眼图迹线的粗细和清晰度上可以观察出码间干扰和噪声影响的大小。眼图张开度大，迹线细而清晰，即“大眼睛，单眼皮”，表明基带系统码间干扰和噪声小，系统信息传输可靠性高。

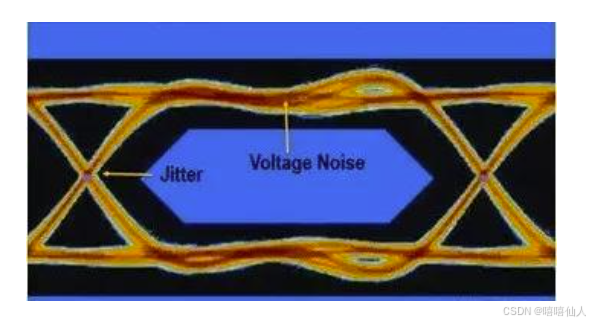

信号不可能每次高低电平的电压值都保持完全一致，也不能保证每次高低电平的上升沿、下降沿都在同一时刻。

由于多次信号的叠加，眼图的信号线变粗，出现模糊(Blur)的现象。所以眼图也反映了信号的噪声和抖
