Flink CDC 经过版本迭代，也逐渐进入到大家的视野当中，今天就给大家介绍一下Flink CDC 是什么以及它早期版本的痛点，当然最重要的是2.X版本的迭代内容。

一、Flink CDC概述

1.1 什么是Flink CDC

要了解FlinkCDC我们首先要知道CDC是什么？CDC是Change Data Capture变更数据获取的简称。核心思想就是检测捕获数据库的变动(包括数据或数据表的插入，更新以及删除等)，将这些变更按发生的顺序完成记录下来，写入消息中间件中提供给其他的消费者。

而我们的flink-cdc-connectors组件，是一个可以直接从Mysql，PostgreSQL 等数据库中直接读取全量数据和增量变更数据的 source 组件。而它的研发主要是来自阿里云开源大数据团队核心成员云邪。

1.2 为什么要使用Flink CDC

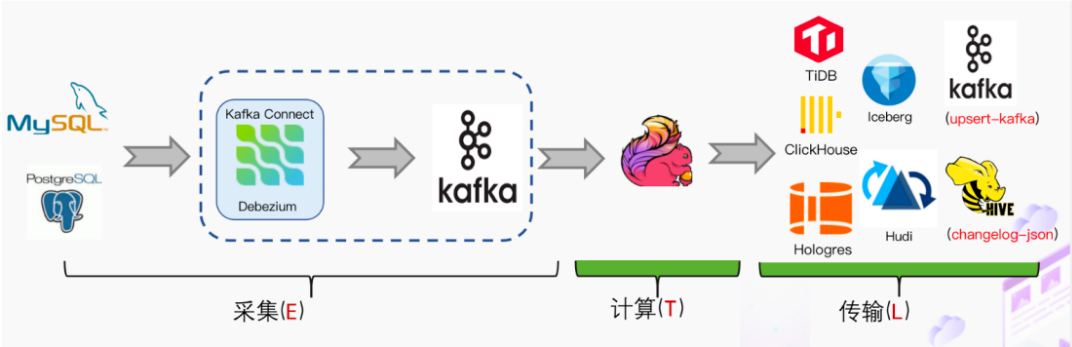

传统的CDC流式分析图

1-1

经过整个链路我们可以看到刚开始数据进入到Kafka一定要有数据采集工具的参与，我们国内主要使用阿里的Cannal去采集数据库的binlog文件，国外常用的是Debezium。采集到之后我们将数据输入到Kafka然后Flink再进行消费计算输入到目的地。

这时候我们就可以思考，flink的本质就是灵活就是快，毫秒级，但是整个数据链路不仅仅只有flink，所以为了更快更便捷，我们可以用Flink CDC来代替中间虚线框内的两大组件。还有一个关键的因素就是可以减少用户的学习成本和使用成本。

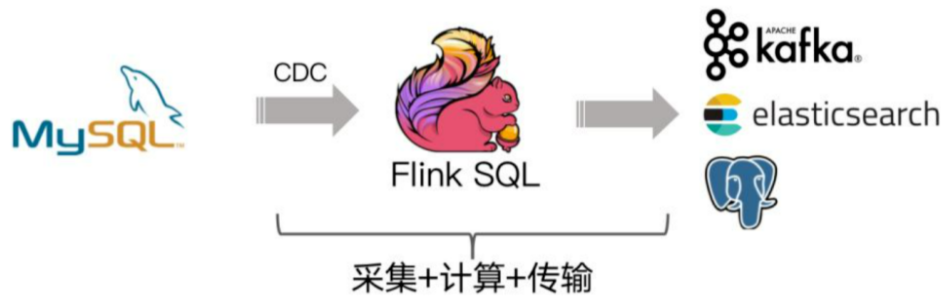

Flink-CDC的流式分析图

1-2

通过上图我们可以清晰地看到，在图1-1中出现的虚线框中的部分已经被取代，由此可以看出Flink-CDC的特点就是数据链路的优化以及数据的时效性。

1.3 Flink CDC 1.x的痛点

我们知道在全量和增量同步的情况下需要保证数据的一致性，而要保证数据的一致性就得加锁进行保证。底层Debezium在保证数据一致性时需要对读取的库或者表加锁，但全局锁可能导致数据库锁住，表级锁会锁住表的读，而我们整个业务数据都在其中，这个是非常危险的，DBA一般也不会给权限。

当然，也不支持水平增加扩展，因为早期是基于Debezium，架构只有1个节点，所以导致只支持单并发。如果在全量读取阶段这个表是很大的（亿级别），读取的时间要在几个小时，这个时间有点过长，而对于我们用户而言肯定是希望能够水平的进行扩展，就像Hadoop的Mapreduce能够根据切片的个数并行地运行多个map任务一样，希望能够通过支持水平扩展的方式来提升我们的作业速度。

在全量读取的阶段是不支持checkpoint的，这个时候就会产生一个很大的问题，当我们有一个全量同步的任务，这个任务需要8个小时，但是在第7小时59分时它挂掉了，这时候就需要重新进行读取。

二、Flink CDC 2.0 详解

2.1 Flink CDC 2.x

如今的flink2.0要克服的困难首先就是要支持无锁，支持水平扩展，支持checkpoint。

整体概览

在对有主键的表做初始化模式时，整体的流程主要分为5个阶段：

Chunk切分；
Chunk分配(全量)。将数据切分成一小块一小块，切分好后分配给不同的slot进行运行(并行)， (实现并行& CheckPoint）各自做CheckPoint；
Chunk读取。（实现无锁读取）分配完成之后要读取数据，这个过程是无锁读取；
Chunk汇报。向上游汇报自己的CheckPoint已经完成了，收集完成之后启动增量的数据；
Chunk分配(增量)。最后读取最新的binlog日志所做的分配，也就是增量任务开始。

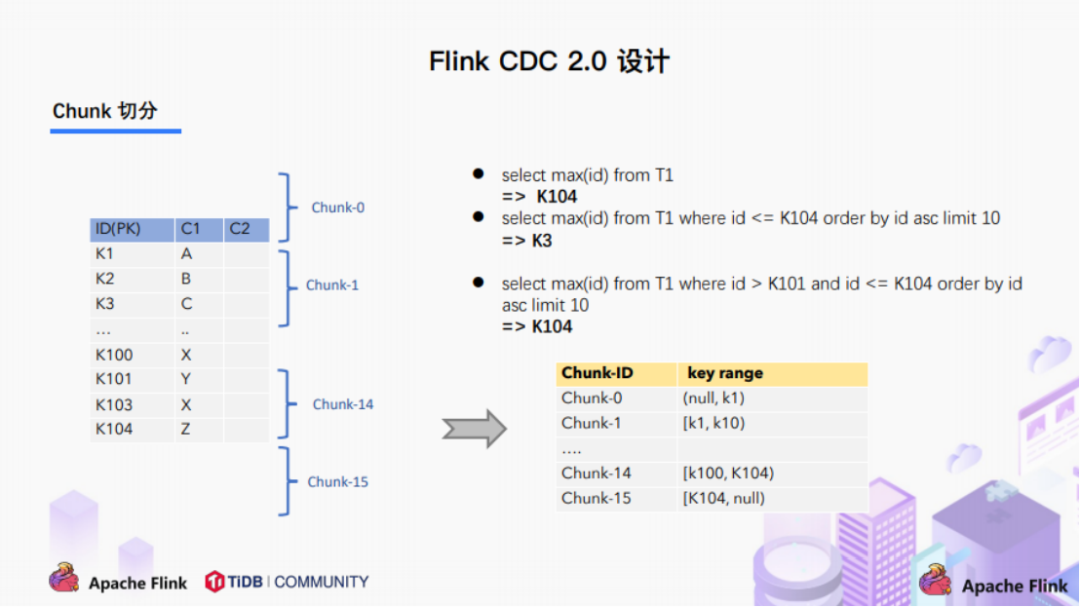

切分

2-1

对目标数据，按照主键进行数据的分片。chunk的切分其实和很多数据库的分库分表原理类似，一张表有主键我们可以按照主键对数据进行分片，设置每个切片的区间是左闭右开或者左开右闭来保证数据的连续性。

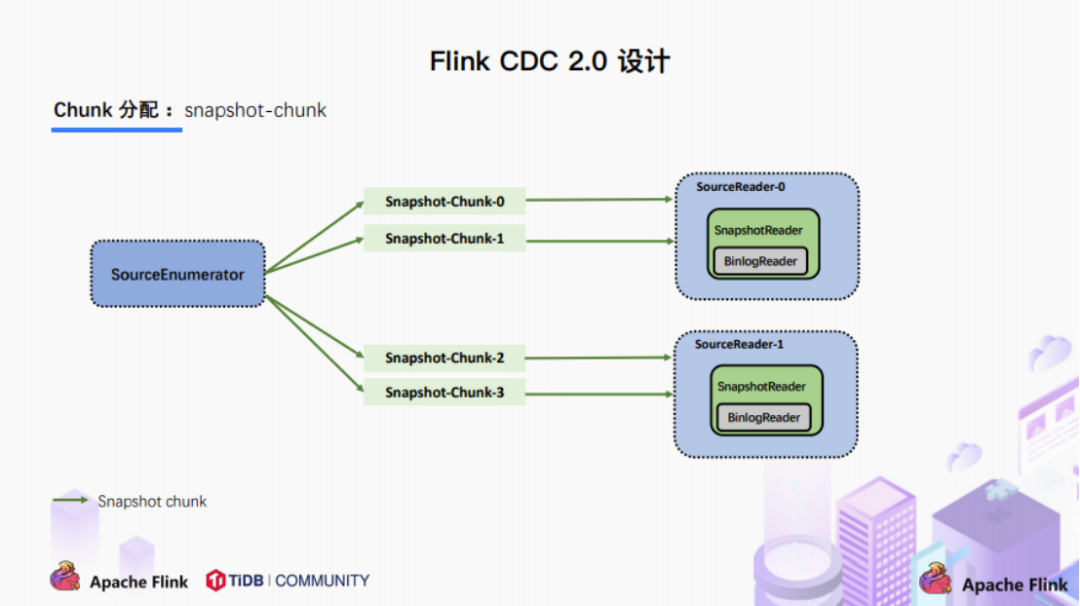

2.2 Chunk分配

2-2

Chunk划分好之后就开始分配给SourceReader，因为SourceReader有多个所以就实现了并行读取的功能。而且每个Chunk在读取的时候可以自己做CheckPoint，就算某个Chunk执行失败了也不用再重头开始进行。

如果每个SourceReader保证了数据的一致性，则全表就一定保证了数据的一致性。

2.3 Chunk 读取

2-3

因为在读取的过程中可能会有一些增量的变化。我们会有一个高位点和低位点，如图所示当前Chunk所在的区间K1-K10，我们先将这个区间select出来存在window buffer里面，在select 之前我们保存一下binlog的位置叫做低位点，在select 之后我们再保存一下binlog 的位置叫做高位点。而增量的部分就是低位点到高位点之间，我们再根据主键对我们Window buffer 里面的数据进行修正输出。

上面保证的是单个chunk的一致性读。

但是如果我们有多个表分了很多不同的chunk，这些chunk都分布在不同的地方，那如何保证一致性读呢？在图2-2中我们可以看到有SourceEnumerator的组件，这个组件主要用于划分Chunk，划分好的Chunk会提供给下游的SourceReader去读取，通过把 Chunk分发给不同的 SourceReader 便实现了并发读取 Snapshot Chunk 的目的。

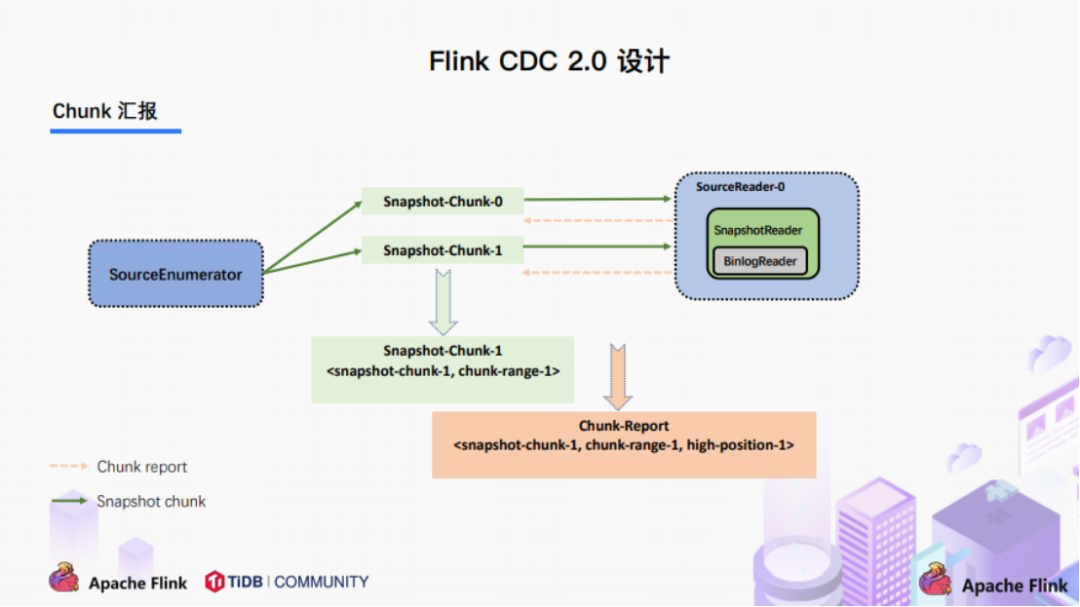

2.4 Chunk汇报

2-4

汇报的主要目的是为了方便我们后续读取binlog。因为我们支持的是全量和增量，当我们全量消费完成之后只需要消费增量的binlog即可。

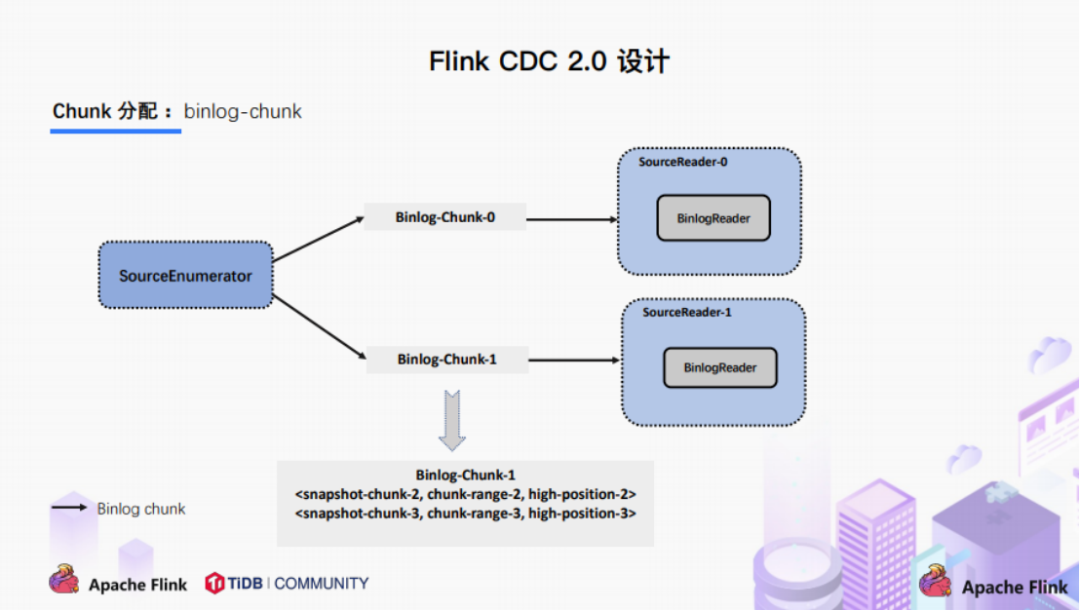

2.5 Chunk分配

2-5

FlinkCDC这个chunk的分配主要是为了消费增量的binlog。此时是通过下发Binlog Chunk给任意一个SourceReader进行单并发读取来实现的。

总述：

我们可以整理一下这个整体的流程：我们先是通过主键对这个表进行分片，分片之后分配给不同的SourceRead去读取数据，先读取全量的数据，再读取增量的数据。类似flink的全量窗口后面加上了一个允许迟到的时间，当水印到达窗口的关闭时间时窗口会触发计算，后续在迟到时间之内再来的数据以增量计算的方式进行处理。

好了，以上就是本篇的全部内容了，希望通过对 Flink CDC 早期1.X痛点的描述，以及2.X这些痛点的改进方案介绍，能让大家对它有更多的了解和认识。
