Airflow任务流调度

0 前言

Airflow是Airbnb内部发起的一个工作流管理平台。使用Python编写实现的任务管理、调度、监控工作流平台。Airflow的调度依赖于crontab命令，与crontab相比，Airflow可以方便地查看任务的执行状况（执行是否成功、执行时间、执行依赖等），可追踪任务历史执行情况，任务执行失败时可以收到邮件通知、查看错误日志。对于管理调度任务有很大的帮助。

crontab命令管理调度的方式总结来看存在以下几个方面的弊端：

1）在多任务调度执行的情况下，难以厘清任务间的依赖关系；

2）不便于查看当前执行到哪一个任务；

3）不便于查看调度流下每个任务执行的起止消耗时间，而这对于优化task作业是非常重要的；

4）不便于记录历史调度任务的执行情况，而这对于优化作业和排查错误是非常重要的；

5）执行任务失败时不便于查看执行日志，不方便定位报错的任务和接收错误告警邮件。

Airflow的官方文档地址是👇

http://airflow.apache.org/index.html，想使用Airflow管理调度任务的读者可反复研读官网文章，深入了解Airflow。

下面介绍在工程开发中如何去应用Airflow。

1 基础概念

在介绍Airflow这个调度工具前先介绍几个相关的基础概念。

DAG（Directed Acyclic Graph，有向无环图）：

用于描述数据流的计算过程。

Operators：

描述了DAG中一个具体的task要执行的任务，如BashOperator为执行一条bash命令，EmailOperator用于发送邮件，HTTPOperator用于发送HTTP请求，PythonOperator用于调用任意的Python函数。

Task：

是Operator的一个实例，也就是DAG中的一个节点。

Task Instance：

记录task的一次运行。Task Instance有自己的状态，包括“running”“success”“failed”“skipped”“up for retry”等。

Triggher Rules：

指task的触发条件。

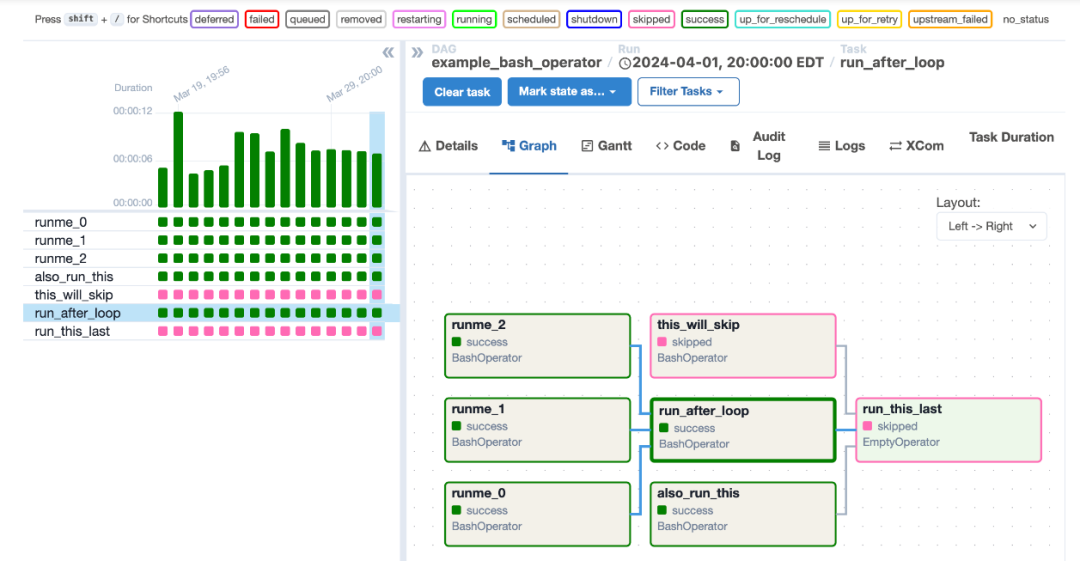

每一个节点可视为一个task，每个task用于执行一条任务，比如执行某个表的ETL加工。这些task调度任务按执行顺序的先后连接起来形成一个有向无环图

2 Airflow服务构成

一个正常运行的Airflow系统一般由以下几个服务构成。

1.WebServer

Airflow提供了一个可视化的Web界面，启动WebServer后，可以在Web界面上查看定义好的DAG并监控及改变其运行状况。也可以在Web界面中对一些变量进行配置。

2.Worker（Celery模式）

一般地，我们使用Celery Worker来执行具体作业。Worker可以部署在多台机器上，并可以分别设置接收的队列。当接收的队列中有作业任务时，Worker就会接收这个作业任务并开始执行。Airflow会自动在每个部署Worker的机器上同时部署一个Server Logs服务，这样就可以在Web界面上方便地查看分布在不同机器上的日志了。

3.Scheduler

整个Airflow的调度由Scheduler负责发起，每隔一段时间Scheduler就会检查所有定义完成的DAG和定义在其中的作业，如果有符合运行条件的作业，Scheduler就会发起相应的作业任务以供Worker接收。

4.Flower（Celery模式）

Flower提供了一个可视化界面用于监控所有Celery Worker的运行状况。

主要模块功能

通过Airflow的管理界面，可以了解其主要覆盖的功能模块。下面介绍Airflow主要覆盖的功能模块，这些模块在Airflow官网上有详细介绍。Airflow的工作流设计是有向无环图（DAG），在编写工作流时，需要考虑如何将任务划分为多个可独立执行的任务，然后将这些任务合并为一个逻辑整体，从而实现任务调度的结果。

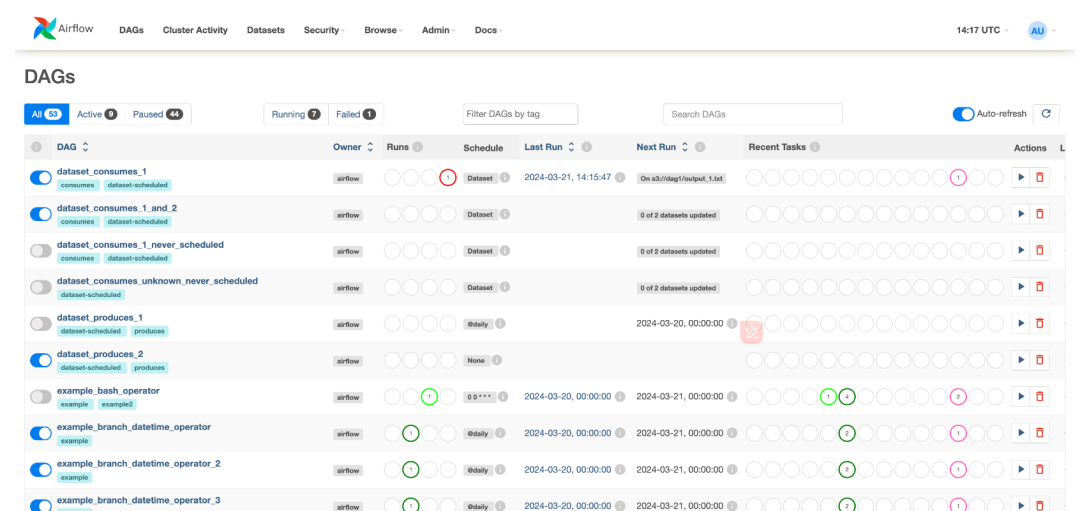

1.DAG任务列表

首页中的DAG模块可以查看当前DAG的任务列表，包括当前有哪些DAG调度任务、哪些任务运行成功、哪些任务运行失败、哪些任务正在运行中。
