Cypress-CYT4B-Mcal配置说明（九）Lin模块配置

Lin总线是基于UART/SCI的低成本串行通信协议。相对于CAN总线而言，LIN总线协议较为简单，对单片机的要求也并不高，基本的串口就可以实现，因而成本较低，常作为CAN总线的辅助总线。

Lin模块的配置步骤如下：

1. 配置Mcu时钟参考点
2. 配置Port
3. 配置LinChannel

1.Mcu时钟参考点配置

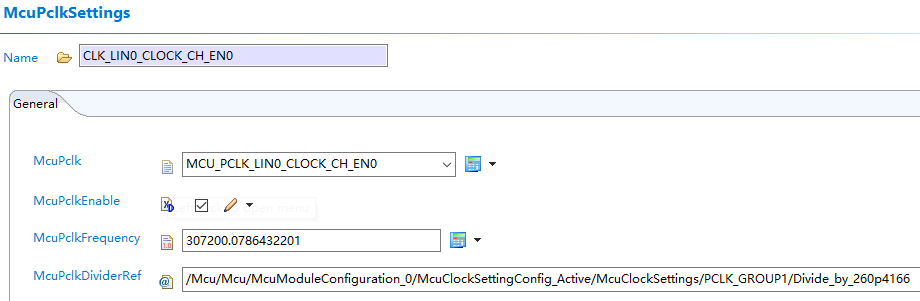

配置Lin硬件外设（可选择LIN01~LIN19）的PCLK

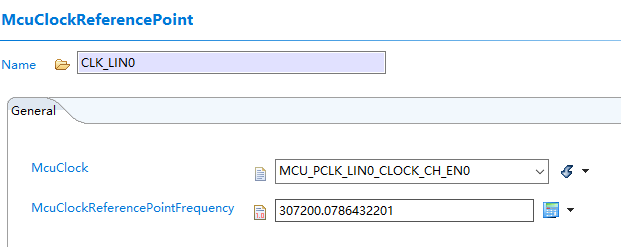

配置McuClockReferencePoint

2.Port配置

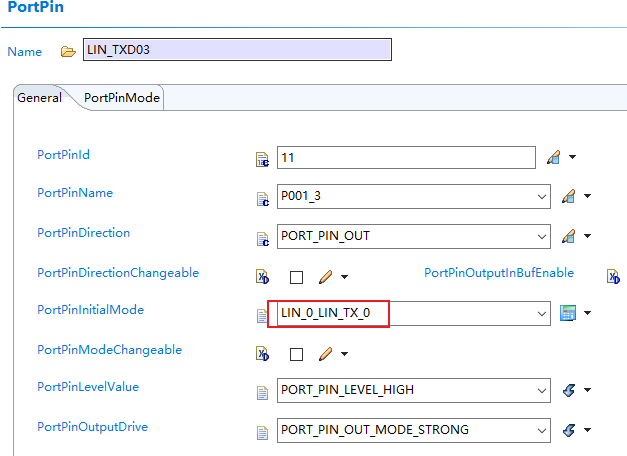

TX

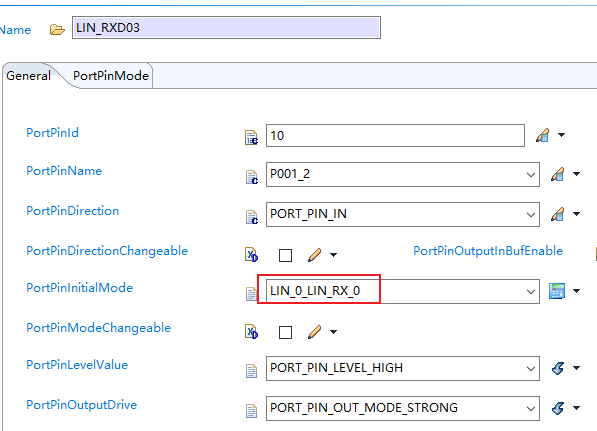

RX

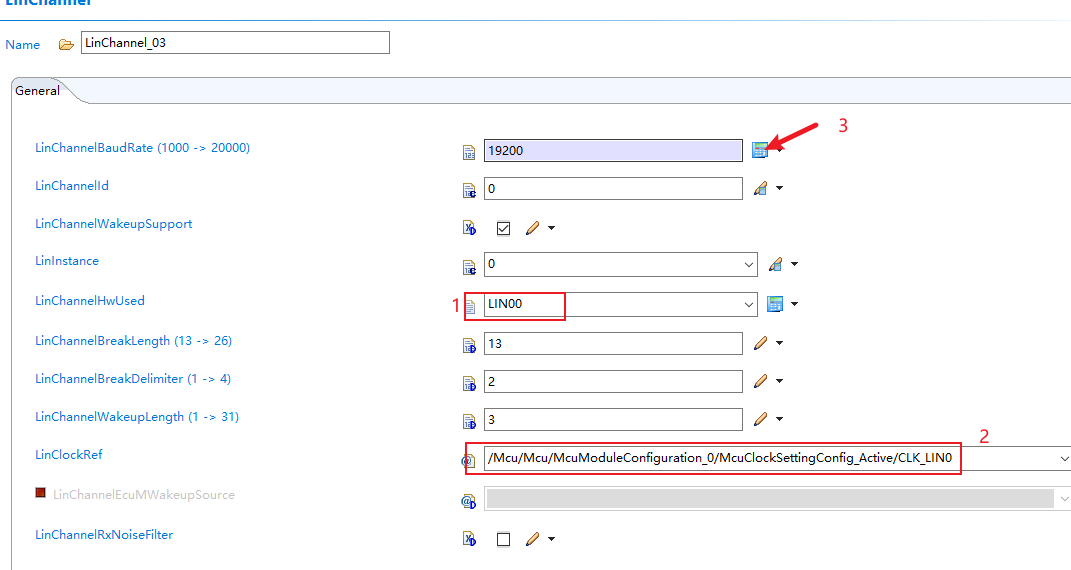

3.LinChannel配置

1. 选择Lin外设
2. 引用Mcu配置的时钟参考点
3. 自动生成波特率（生成的波特率为配置的PCLK频率的十六分之一）

• LinChannelId：通道索引。
• LinChannelWakeupSupport：硬件通道是否支持唤醒功能。

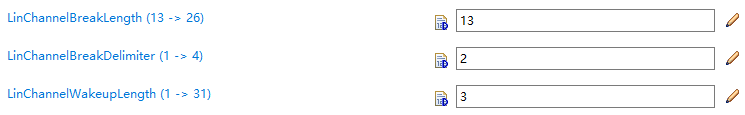

• LinChannelBreakLength：同步间隔段长度(单位：位)。
• LinChannelBreakDelimiter：同步间隔段间隔符长度(单位：位)。
• LinChannelWakeupLength：接收唤醒信号的长度(单位：位)。

4.使用示例

使能Lin收发器

Dio_WriteChannel(DioConf_DioChannel_LIN_SLP01, STD_HIGH);

初始化Lin驱动

Lin_Init(NULL_PTR);

唤醒Lin通道

Lin_WakeupInternal(LinConf_LinChannel_LinChannel_03);

在10ms周期Task中调用

 Lin_ReturnValue = Lin_GetStatus(LinConf_LinChannel_LinChannel_03, &linSduPtr);
if((LIN_TX_OK == Lin_ReturnValue || (LIN_OPERATIONAL == Lin_ReturnValue))
{
    /* Send LIN frame */
    Lin_SendFrame(LinConf_LinChannel_LinChannel_03, &linFrame);
}
