Cypress-CYT4B-Mcal配置说明(一）Port模块配置

原创 已于 2025-10-29 12:37:29 修改 · 220 阅读 · 2 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#mcu #Autosar #Cypress #Port

于 2025-10-29 11:50:46 首次发布

Mcal中Port模块是最为基础的模块，在使用引脚的GPIO或其他复用功能前，必须要先在Port中配置该引脚。

关于Port需要配置的引脚信息，通常在HSI（MCU IO功能定义表）中会给出，例如：

从表中我们可以得出该引脚用于EB配置的以下信息：

  • Port序号：9
  • 引脚号：2
  • 引脚名称：IPWM26
  • 引脚方向：IN
  • 复用功能模块：ICU
  • 使用的通道：TC1_25_TR1
  • 初始电平：HIGH

其中，一个MCU含有多个Port口，而一个Port口中含有多个引脚。从而，配置Port的基本步骤为：先配置各个Port口，再分别配置Port中的各个引脚。

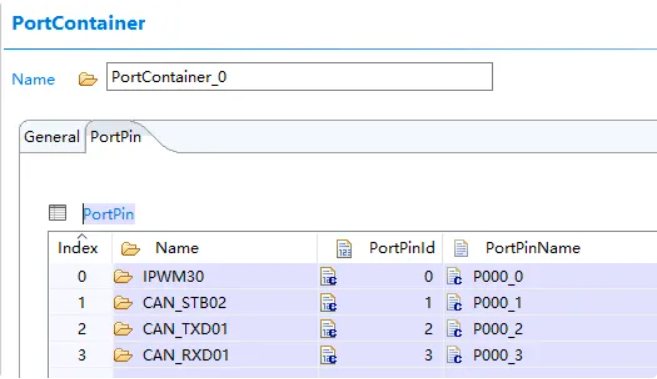

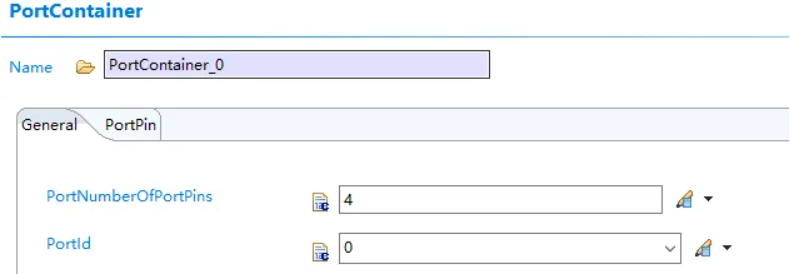

PortContainer配置PortContainer中包含该Port口配置的若干引脚。Port本身具有两个属性：PortNumberOfPortPins ：本Port中配置的引脚数。

PortId：对应的MCU实际Port序号。

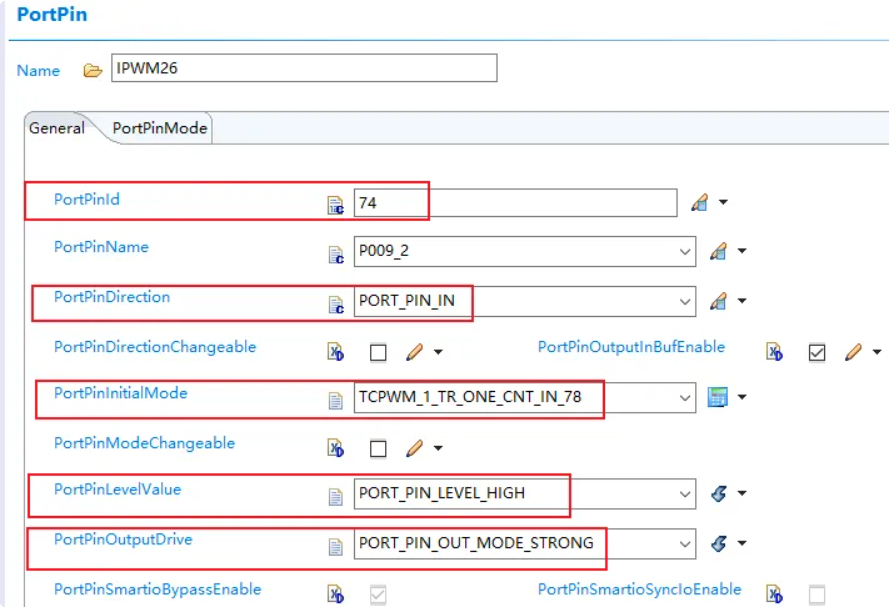

PortPin配置在PortPin中配置该引脚的各项属性。

PortPinId：每个引脚具有唯一的PortPinId。

计算公式为：PortPinId = PORT*8+PIN。

PortpinName：引脚名称，选择与PortPinId不符会报错。

PortPinDirection：输入输出方向。

PortPinInitialMode：要复用的模式。

PortPinLevelValue：初始电平，高/低。

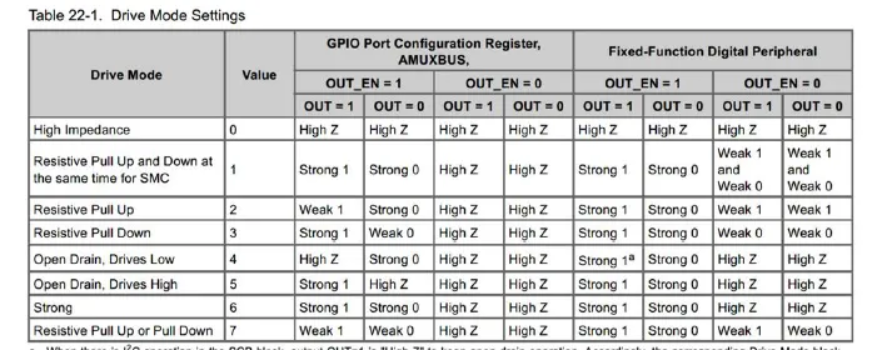

PortPinOutputDrive：驱动模式，大部分情况可配置为STRONG。具体可参考表格：
