有关AutoSar中对于Spi模块的相关描述可参考：Autosar MCAL-SPI配置及使用_spi总线的mcal配置-优快云博客

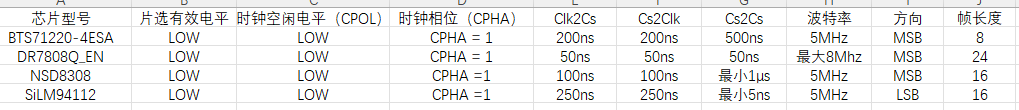

配置Spi模块前，往往要参考从机芯片的芯片手册和项目需求，确定通讯参数。

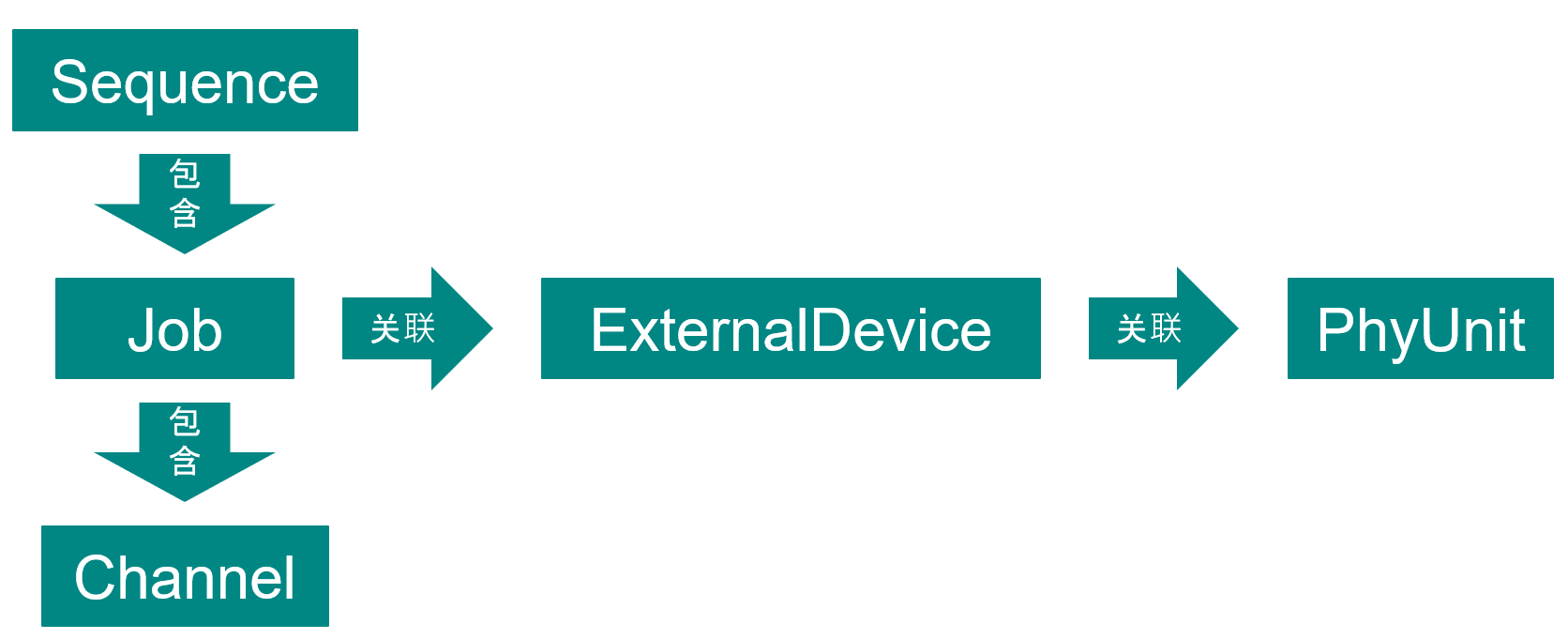

PhyUnit、 Channel、 ExternalDevice、 Job和Sequence的关系如下图所示：

Spi功能的配置顺序为：

配置Port模块中MISIO、MOSI、CLK和CS四个引脚。
配置ExternalDevice，并关联要使用的Spi硬件单元。
配置Channel。
配置Job，包含进去一个或多个Channel，并关联一个ExternalDevice。
配置Sequence，包含进去一个或多个job。

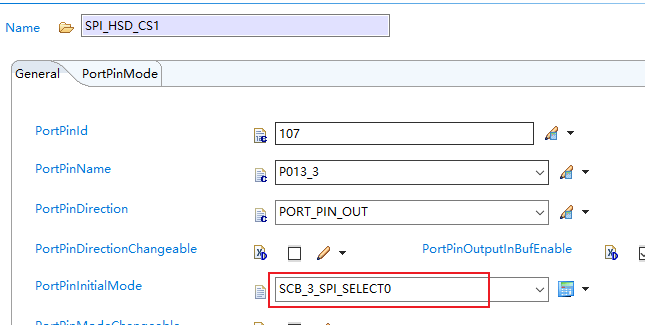

Port配置

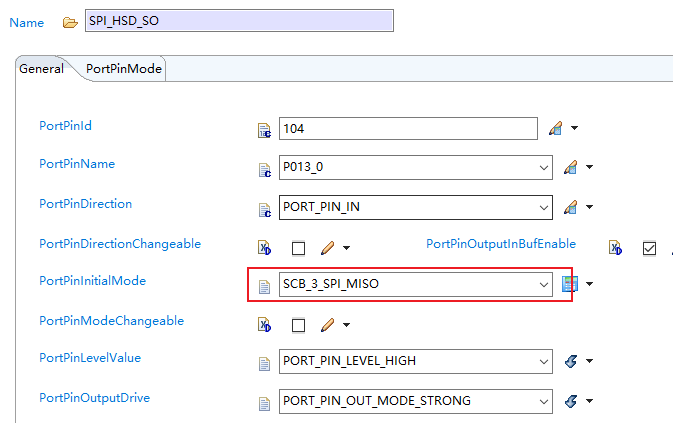

MISO

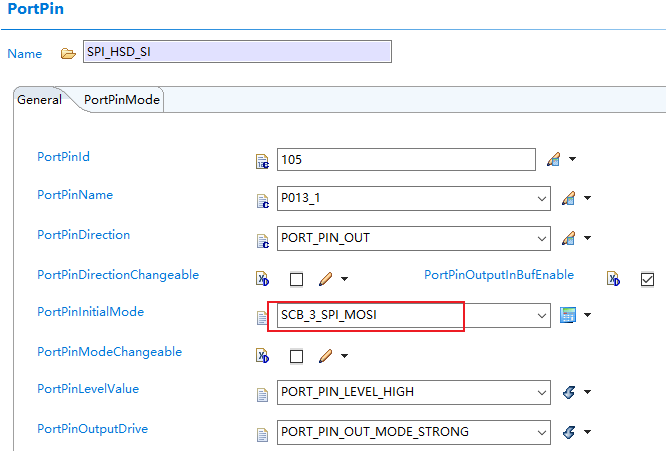

MOSI

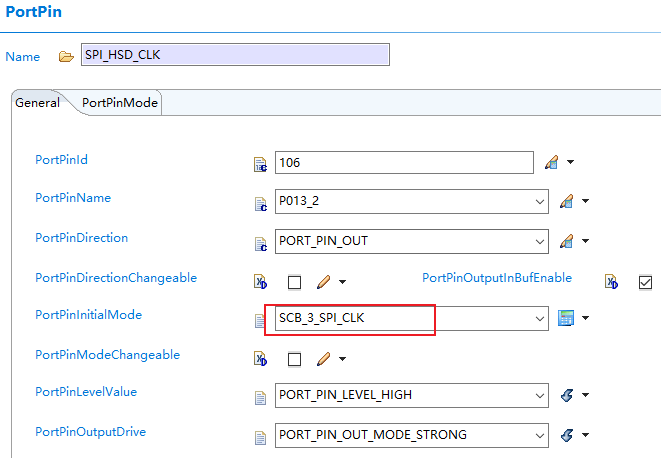

CLK

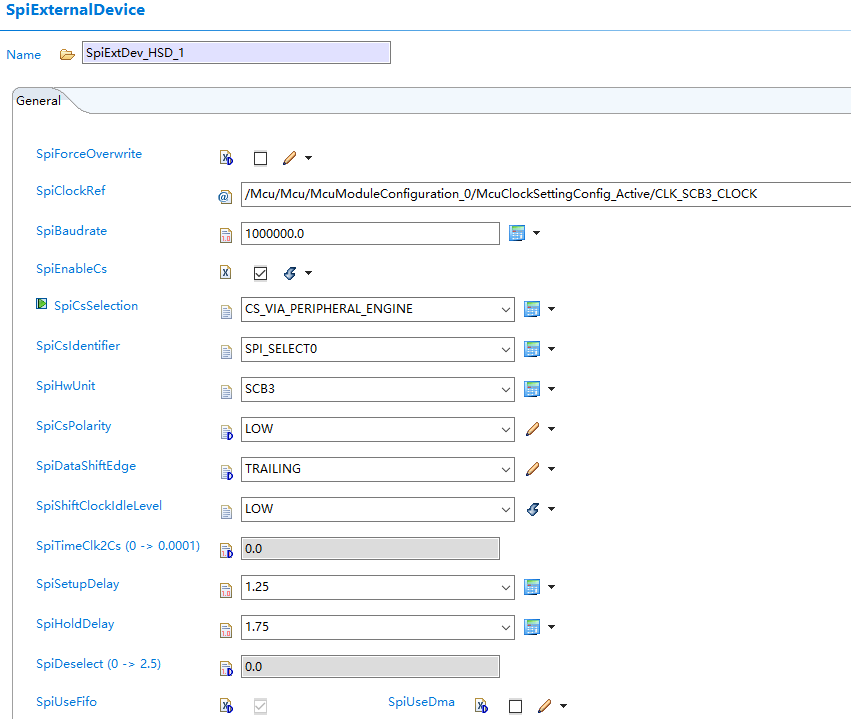

SpiExternalDevice配置

SpiExternalDevice中主要配置通讯相关的大部分Spi硬件参数。

SpiHWUnit配置

选择关联的Spi硬件单元：SCB0-SCB10。

时钟参考点与波特率配置

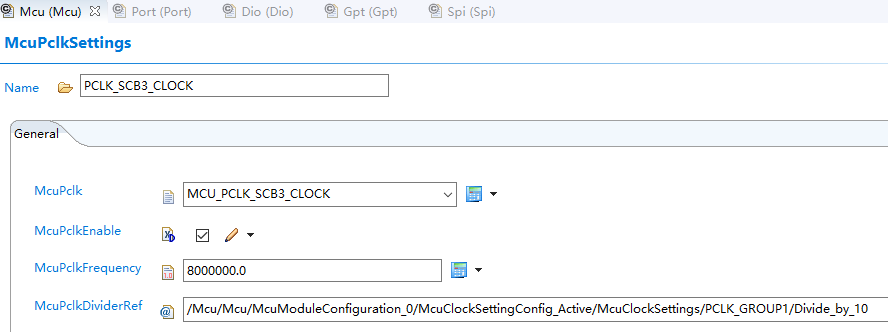

首先要到MCU模块中配置SCB3的PCLK时钟。

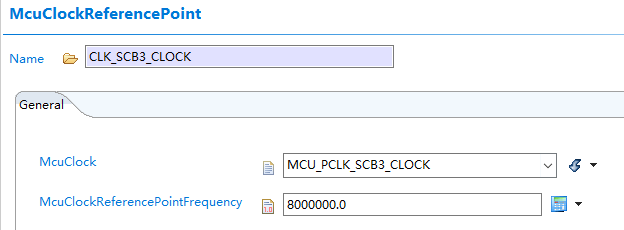

接着配置SCB3的时钟参考点。

在SpiExternalDevice中引用参考点。

波特率能配置的最大值为参考的PCLK值除以4，最小值为PCLK除以16。

（建议参考的PCLK配置频率小一些，否则可能会出现输出时钟占空比不为50%的情况）。

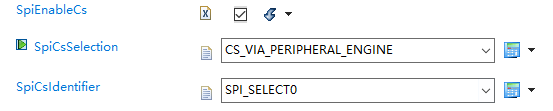

片选配置

SpiEnableCs：是否需要控制CS。勾选该选项后，下面两项才可配置。
SpiCsSection：选择CS_VIA_PERIPHERAL_ENGINE（通过硬件外设控制）

或者CS_VIA_GPIO(通过Spi驱动程序的通用IO控制)。
SpiCsIdentifier：若通过GPIO控制，则该项选择的是Dio模块中配置的通道。

若通过硬件外设控制，则该项选择的是SPI_SELECT0-SPISELECT3。

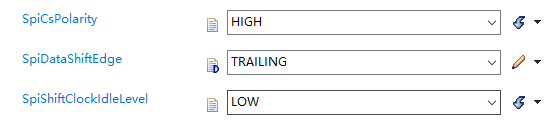

片选极性、时钟相位、时钟极性配置

SpiEnableCs中选择CS_VIA_PERIPHERAL_ENGINE才需要配置这三项。

SpiCsPolarity：片选极性，即Cs引脚有效时输出高电平还是低电平。
SpiDataShiftEdge：选择LEADING，在第二个边沿输出数据，第一个边沿采样数据，对应CPHA=0。
选择TRALING，在第一个边沿输出数据，第二个边沿采样数据，对应CPHA=1。

（CPHA= 0和CPHA= 1的区别可参考SPI中的CPHA,CPOL详解-优快云博客。）

SpiShiftClockIdleLevel：时钟极性，即CLK时钟空闲时的电平为高或低。

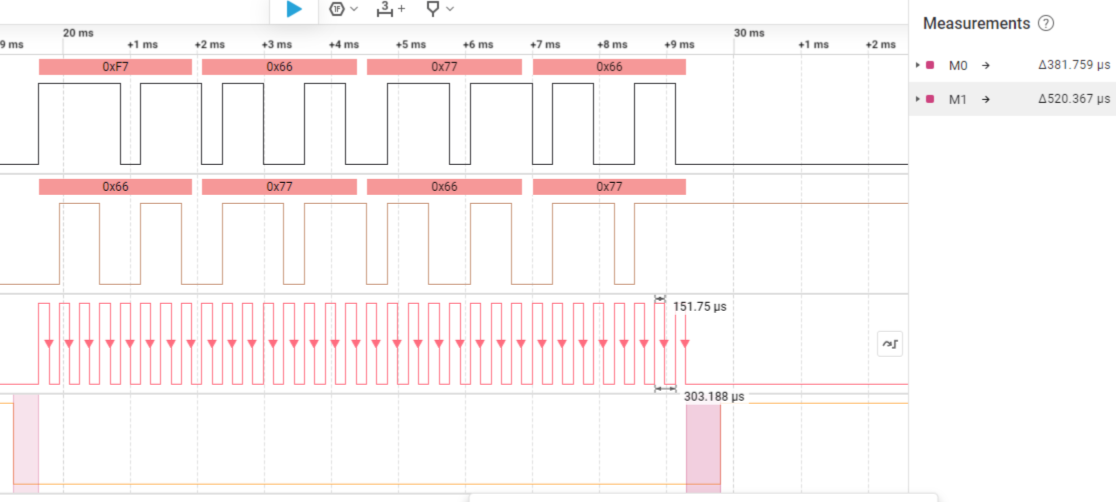

SetupDelay、HoldupDelay配置

SpiSetupDelay：开始传输数据时第一次选中CS到第一次拉高时钟线的时间，
SpiHoldDelay：传输数据完成释放时钟线到释放CS的时间。

EB中SpiSetupDelay可设置为1.25或0.25，SpiHoldDelay可设置为1.75或0.75，表示的是相对于CLK一个时钟周期的倍数。

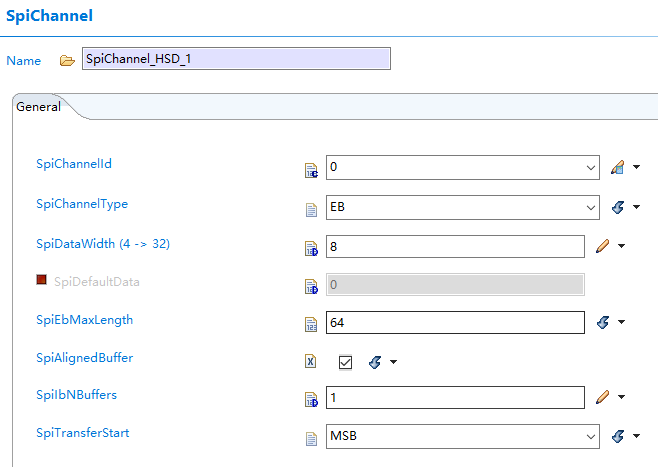

SpiChannel配置

SpiChannelType：通道类型，EB（外部通道）/IB（内部通道）。

EB和IB区别如下：

类型	区别
EB	收发数据的buffer由用户（静态/动态的）提供，数据长度可输入
IB	收发数据的buffer由SPI Driver提供，数据长度固定

SpiDataWidth：数据宽度，等价于传输数据的帧大小。
SpiDefaultData：当传递给Spi_WriteIB(对于内部缓冲区)或Spi_SetupEB(对于外部缓冲区)的指针为NULL 时，要传输的默认数据。
SpiEbMaxLength：当配置为EB类型时，允许通过Spi_SetupEB( )设置的最大数据长度。
SpiIbNBuffers：当配置为IB类型时，Spi驱动程序内部为通道分配的缓冲区长度。

** 举例：当选择DataWidth为8，IbNBuffers为10时，Spi驱动程序内部将生成类型为uint8，长度为10的接收数组和发送数组；当选择DataWidth为16，IbNBuffers为10时，程序内部将生成类型为uint8，长度为20的接收数组和发送数组。**

SpiTransferStart ：每一帧数据的传输方向，MSB（先传输高位）/LSB（先传输低位）。

假如要发送的数据为0101，MSB会按0101的顺序发送，LSB则是按1010的顺序发送。

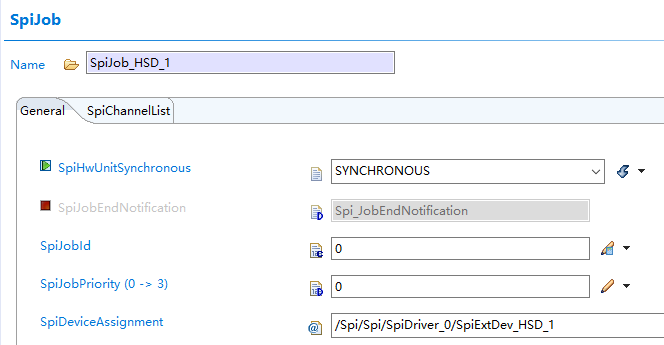

SpiJob配置

SpiHwUnitSynchronous：设置为SYNCHRONOUS，SpiJob以同步方式使用驱动程序（使用Spi_SyncTransmit( )传输数据）。
设置为ASYNCHRONOUS，SpiJob以异步方式使用驱动程序（使用
Spi_AsyncTransmit( )传输数据）。
SpiJobEndNotification：选择是否开启Job结束中断函数，开启则需要填入函数的名称。
SpiJobPriority：Job优先级，可设置1-3。

Job被认为是原子的，不能被打断。但是含有更高优先级Job的Sequence可以打断当前Sequence。

SpiDeviceAssignment ：引用要关联的ExternalDevice。

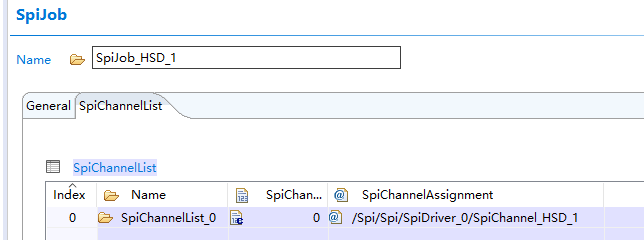

在ChannelList中引用要包含的Channel。

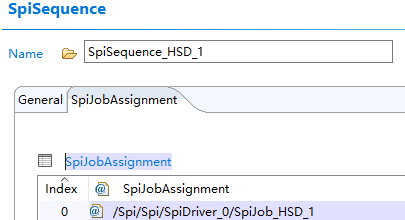

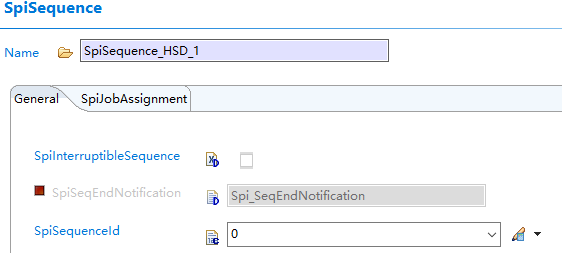

SpiSequence配置

SpiInterruptibleSequence：是否允许该序列被其他序列打断。
SpiSeqEndNotification：选择是否开启序列结束中断函数，开启则需要填入函数的名称。

在jobAssignment中引用要包含的Job。

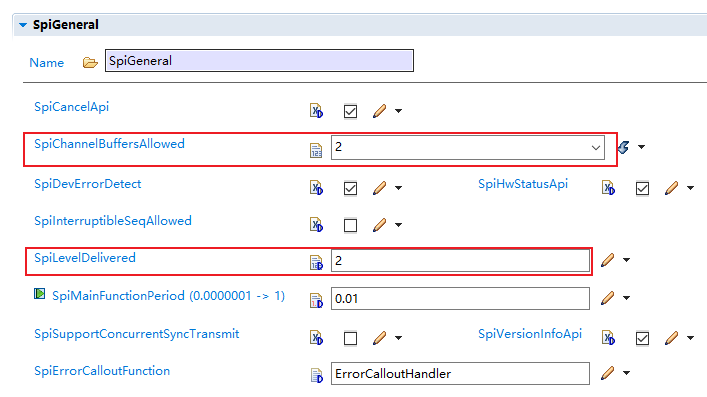

SpiGeneral配置

SpiChannelBuffersAllowed ：选择允许分配的缓冲区类型。

0：只允许内部缓冲区IB。
1：只允许外部缓冲区EB。
3：同时允许内部缓冲区IB和外部缓冲区EB。

SpiLevelDelivered ：Spi驱动程序传输等级。

0：简单同步SPI处理程序/驱动程序，只允许同步方式。
1：基本异步SPI处理器/驱动程序，只允许异步方式。
3：增强的(同步/异步)SPI处理器/驱动程序。

使用示例

同步传输、EB

初始化

Std_ReturnType Ret_Val1,Ret_Val2;
Spi_DataBufferType u8TXBuff[4U] = {0x66u,0x77u,0x66u,0x77u};/*发送缓冲区*/
Spi_DataBufferType u8RXBuff[4U] ; /*接收缓冲区*/
void bsp_Init_1(void)
{
    Mcu_Init(&McuConf_McuModuleConfiguration_McuModuleConfiguration_0);
    Mcu_SetMode(McuConf_McuModeSettingConf_McuModeSetting_CM7_0_Active);
    Mcu_InitClock(McuConf_McuClockSettingConfig_McuClockSettingConfig_Active);
    while(Mcu_GetPllStatus() != MCU_PLL_LOCKED)
    {
    }
    Mcu_DistributePllClock();
    Port_Init(&PortConf_PortConfigSet_PortConfigSet_0);      /* PORT 初始化 */
    Spi_Init(NULL);                                          /* Spi 初始化 */
    /* Cpt 初始化，开启10ms中断函数 */
    Gpt_Init(&GptConf_GptChannelConfigSet_GptChannelConfigSet_0);
    Gpt_EnableNotification(GptConf_GptChannelConfiguration_Timer_16bit_1kHz);
    Gpt_StartTimer(GptConf_GptChannelConfiguration_Timer_16bit_1kHz, 10-1);
}

在10ms中断函数中调用

void Gpt_Notification_Timer_16bit_1KHz(void)
{
    Ret_Val1 = Spi_SetupEB(SpiChannel_HSD_1,u8TXBuff,u8RXBuff,4U);/*设定EB通道的数据，长度为4*/
    Ret_Val2 = Spi_SyncTransmit(SpiSequence_HSD_1);/*同步方式传输序列*/
}

同步传输、IB

初始化

Std_ReturnType Ret_Val1,Ret_Val2,Ret_Val3;
Spi_DataBufferType u8TXBuff[4U] = {0x66u,0x77u,0x66u,0x77u};/*发送缓冲区*/
Spi_DataBufferType u8RXBuff[4U] ; /*接收缓冲区*/
void bsp_Init_1(void)
{
    Mcu_Init(&McuConf_McuModuleConfiguration_McuModuleConfiguration_0);
    Mcu_SetMode(McuConf_McuModeSettingConf_McuModeSetting_CM7_0_Active);
    Mcu_InitClock(McuConf_McuClockSettingConfig_McuClockSettingConfig_Active);
    while(Mcu_GetPllStatus() != MCU_PLL_LOCKED)
    {
    }
    Mcu_DistributePllClock();
    Port_Init(&PortConf_PortConfigSet_PortConfigSet_0);      /* PORT 初始化 */
    Spi_Init(NULL);                                          /* Spi 初始化 */
    /* Cpt 初始化，开启10ms中断函数 */
    Gpt_Init(&GptConf_GptChannelConfigSet_GptChannelConfigSet_0);
    Gpt_EnableNotification(GptConf_GptChannelConfiguration_Timer_16bit_1kHz);
    Gpt_StartTimer(GptConf_GptChannelConfiguration_Timer_16bit_1kHz, 10-1);
}

在10ms中断函数中调用

void Gpt_Notification_Timer_16bit_1KHz(void)
{
    Ret_Val1 = Spi_WriteIB(SpiChannel_HSD_1,u8TXBuff);/*设定IB通道发送缓冲区*/
    Ret_Val2 = Spi_SyncTransmit(SpiSequence_HSD_1);/*同步传输*/
    Ret_Val3 = Spi_ReadIB(SpiChannel_HSD_1,u8RXBuff);/*读取IB通道数据到接收缓冲区*/
}

异步中断传输、EB

初始化

Std_ReturnType Ret_Val1,Ret_Val2;
Spi_DataBufferType u8TXBuff[4U] = {0x66u,0x77u,0x66u,0x77u};/*发送缓冲区*/
Spi_DataBufferType u8RXBuff[4U] ; /*接收缓冲区*/
void bsp_Init_1(void)
{
    Mcu_Init(&McuConf_McuModuleConfiguration_McuModuleConfiguration_0);
    Mcu_SetMode(McuConf_McuModeSettingConf_McuModeSetting_CM7_0_Active);
    Mcu_InitClock(McuConf_McuClockSettingConfig_McuClockSettingConfig_Active);
    while(Mcu_GetPllStatus() != MCU_PLL_LOCKED)
    {
    }
    Mcu_DistributePllClock();
    Port_Init(&PortConf_PortConfigSet_PortConfigSet_0);      /* PORT 初始化 */
    Spi_Init(NULL);                                          /* Spi 初始化 */
    Spi_SetAsyncMode(SPI_INTERRUPT_MODE);                    /*设置Spi异步模式为中断模式*/
    /* Cpt 初始化，开启10ms中断函数 */
    Gpt_Init(&GptConf_GptChannelConfigSet_GptChannelConfigSet_0);
    Gpt_EnableNotification(GptConf_GptChannelConfiguration_Timer_16bit_1kHz);
    Gpt_StartTimer(GptConf_GptChannelConfiguration_Timer_16bit_1kHz, 10-1);
}

开启SCB3中断

Cy_SysInt_SetSystemIrqVector((cy_en_intr_t)scb_3_interrupt_IRQn,Spi_Interrupt_SCB3_Cat1);/*设置中断向量*/
/*初始化中断寄存器*/
Cy_SysInt_InitIRQ( &(cy_stc_sysint_irq_t){ .sysIntSrc=(cy_en_intr_t)scb_3_interrupt_IRQn, .intIdx = CPUIntIdx4_IRQn, .isEnabled = true});
NVIC_EnableIRQ(CPUIntIdx4_IRQn);/*设置NVIC中断*/

在10ms中断函数中调用

void Gpt_Notification_Timer_16bit_1KHz(void)
{
    Ret_Val1 = Spi_SetupEB(SpiChannel_HSD_1,u8TXBuff,u8RXBuff,4U);/*设定EB通道的数据，长度为4*/
    Ret_Val2 = Spi_AsyncTransmit(SpiSequence_HSD_1);/*异步方式传输序列*/
}
