该代码实现了使用DHT11模块检测温湿度，并在LCD1602上显示，同时通过HC-08蓝牙模块将数据发送到手机。当温度超过29度时，系统会自动开启风扇。代码已按功能拆分为多个模块，包括delay、dht11、lcd1602、uart等，便于管理和维护。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

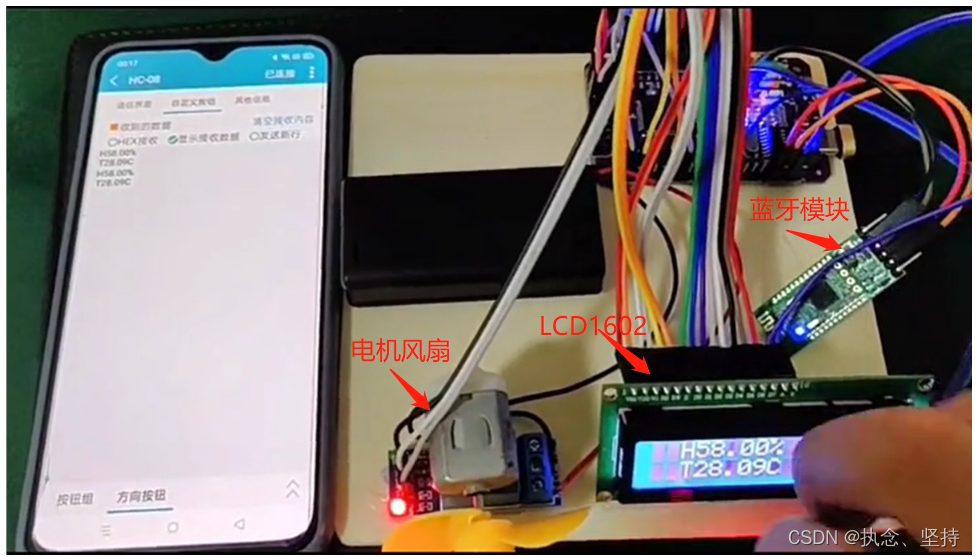

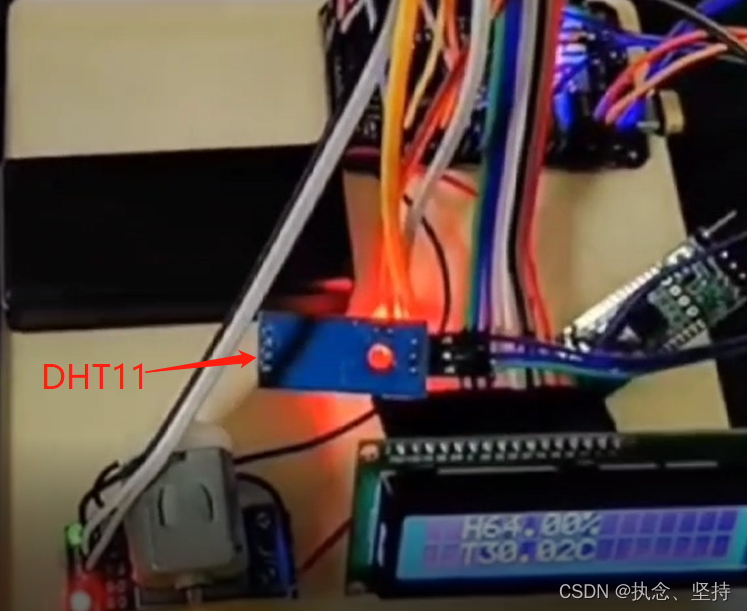

硬件清单

在这里插入图片描述
在这里插入图片描述

功能

  1. 使用 DHT11 温湿度模块去检测温湿度，然后把数据展示到Lcd1602；
  2. 通过 HC-08 蓝牙模块把数据通过串口的方式发送到手机展示
  3. 温度到达29度的时候自动开风扇

目的

学习完串口，想基于此实现一个项目

代码如下

//接线：LCD1602数据选用P0口， RS接P1.0 RW接P1.1 EN接P1.4
//DHT11：数据线接P3.3口
#include "reg52.h"
#include "intrins.h"
sbit ledOne = P3^7;
sbit dht = P3^3;//模块的data插在p3.3
sbit fengshan = P1^6;
char datas[5];
sfr AUXR = 0x8E;
#define databuffer P0 //定义8位数据线，Po端口组
sbit RS = P1^0;
sbit RW = P1^1;
sbit EN = P1^4;
char temp[8];
char huma[8];
void check_busy()
{
	char tmp = 0x80;
	databuffer = 0x80;
	while(tmp & 0x80){//1000 0000
		RS = 0;
		RW = 1;
		EN = 0;
		_nop_();
		EN = 1;
		_nop_();
		_nop_();
		tmp = databuffer;
		EN = 0;
		_nop_();
	}
}
void Write_Cmd_Func(char cmd)
{
	check_busy();
	RS = 0;
	RW = 0;
	EN = 0;
	_nop_();
	databuffer = cmd;
	_nop_();
	EN = 1;
	_nop_();
	_nop_();
	EN = 0;
	_nop_();
}
void Write_Data_Func(char dataShow)
{
	check_busy();
	RS = 1;
	RW = 0;
	EN = 0;
	_nop_();
	databuffer = dataShow;
	_nop_();
	EN = 1;
	_nop_();
	_nop_();
	EN = 0;
	_nop_();
}
void Delay15ms() //@11.0592MHz
{
	unsigned char i, j;
	i = 27;
	j = 226;
	do
	{
		while (--j);
	} while (--i);
}
void Delay5ms() //@11.0592MHz
{
	unsigned char i, j;
	i = 9;
	j = 244;
	do
	{
		while (--j);
	} while (--i);
}
void UartInit(void) //9600bps@11.0592MHz
{
	AUXR = 0x01;
	SCON = 0x40; //配置串口工作方式1，REN不使能接收
	TMOD &= 0xF0;
	TMOD |= 0x20;//定时器1工作方式位8位自动重装
	TH1 = 0xFD;
	TL1 = 0xFD;//9600波特率的初值
	TR1 = 1;//启动定时器
}
void sendByte(char data_msg)
{
	SBUF = data_msg;
	while(!TI);
	TI = 0;
}
void sendString(char* str)
{
	while( *str != '\0'){
		sendByte(*str);
		str++;
	}
}
void Delay30ms() //@11.0592MHz
{
	unsigned char i, j;
	i = 54;
	j = 199;
	do
	{
		while (--j);
	} while (--i);
}
void Delay60us() //@11.0592MHz
{
	unsigned char i;
	i = 25;
	while (--i);
}
void Delay1000ms() //@11.0592MHz
{
	unsigned char i, j, k;
	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}
void DHT11_Start()
{
	dht = 1;
	dht = 0;
	//延时30ms
	Delay30ms();
	dht = 1;
	//卡d点；while(dht1); 卡e点 while(!dht) 卡f点：while(dht)
	while(dht);
	while(!dht);
	while(dht);
}
void Delay40us() //@11.0592MHz
{
	unsigned char i;
	_nop_();
	i = 15;
	while (--i);
}
void Read_Data_From_DHT()
{
	int i;//轮
	int j;//每一轮读多少次
	char tmp;//8bit01010110的数据
	char flag;
	DHT11_Start();
	for(i= 0;i < 5;i++){//8bit湿度整数数据+8bit湿度小数数据+8bi温度整数数据+8bit温度小数数据+8bit校验和
	//卡g点：while(!dht) 有效数据都是高电平，持续时间不一样，50us读，低电平0 高电平
		for(j=0;j<8;j++){
			while(!dht);//等待卡g点
			Delay40us();
			if(dht == 1){
				flag = 1;
				while(dht);
			}else{
				flag = 0;
			}
		tmp = tmp << 1;//每左移一次空一位
		tmp |= flag;//填补空的位置
		}
		datas[i] = tmp;
	}
}
void LCD1602_INIT()
{
	//（1）延时 15ms
	Delay15ms();
	//（2）写指令 38H(不检测忙信号)
	Write_Cmd_Func(0x38);
	//（3）延时 5ms
	Delay5ms();
	//（4）以后每次写指令，读/写数据操作均需要检测忙信号
	//（5）写指令 38H：显示模式设置
	Write_Cmd_Func(0x38);
	//（6）写指令 08H：显示关闭
	Write_Cmd_Func(0x08);
	//（7）写指令 01H：显示清屏
	Write_Cmd_Func(0x01);
	//（8）写指令 06H：显示光标移动设置
	Write_Cmd_Func(0x06);
	//（9）写指令 0CH：显示开及光标设置}
	Write_Cmd_Func(0x0c);
}
void LCD1602_showLine(char row, char col, char *string)
{
	switch(row){
		case 1:
			Write_Cmd_Func(0x80+col);
			while(*string){
				Write_Data_Func(*string);
				string++;
			}
			break;
		case 2:
			Write_Cmd_Func(0x80+0x40+col);
			while(*string){
				Write_Data_Func(*string);
				string++;
			}
			break;
	}
}
void Build_Datas()
{
	huma[0] = 'H';
	huma[1] = datas[0]/10 + 0x30;
	huma[2] = datas[0]%10 + 0x30;
	huma[3] = '.';
	huma[4] = datas[1]/10 + 0x30;
	huma[5] = datas[1]%10 + 0x30;
	huma[6] = '%';
	huma[7] = '\0';
	temp[0] = 'T';
	temp[1] = datas[2]/10 + 0x30;
	temp[2] = datas[2]%10 + 0x30;
	temp[3] = '.';
	temp[4] = datas[3]/10 + 0x30;
	temp[5] = datas[3]%10 + 0x30;
	temp[6] = 'C';
	temp[7] = '\0';
}
void main()
{
	Delay1000ms();
	UartInit();
	LCD1602_INIT();
	Delay1000ms();
	Delay1000ms();
	ledOne = 0;
	while(1){
		Delay1000ms();
		Read_Data_From_DHT();
		if(datas[2] > 24){
			fengshan = 0;
		}
	Build_Datas();
	sendString(huma);
	sendString("\r\n");
	sendString(temp);
	sendString("\r\n");
	LCD1602_showLine(1,2,huma);
	LCD1602_showLine(2,2,temp);
	}
}

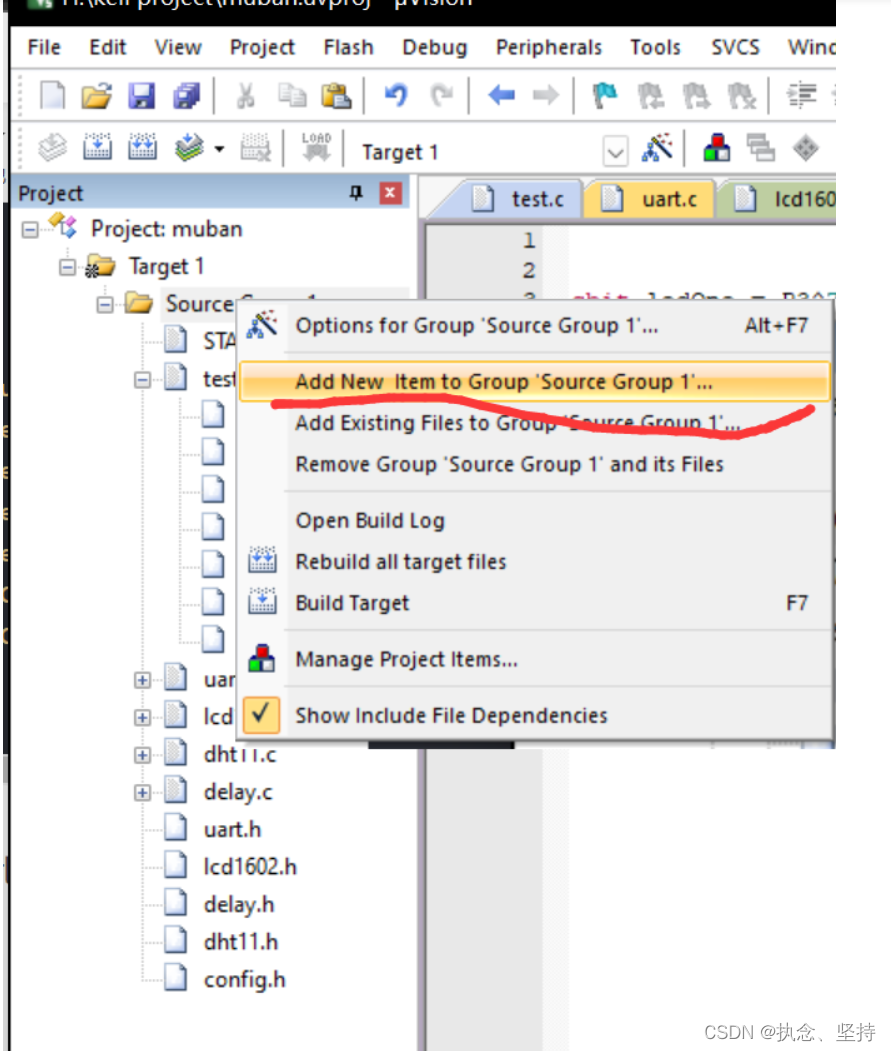

现在的代码特别乱，下面实现分文件
在这里插入图片描述
根据模块实现的功能，分别创建：delay.c,delay.h,dht11.c,dht11.h,lcd1602.c,1cd1602.h,uart.c,uart.h等文件

uart.c文件
#include "reg52.h"
#include "config.h"
#include <string.h>

sfr AUXR = 0x8E;
sbit D6 = P3^6;
char buffer[12];

void UartInit(void)		//9600bps@11.0592MHz
{
	AUXR = 0x01;
	SCON = 0x50; //配置串口工作方式1，REN使能接收
	TMOD &= 0xF0;
	TMOD |= 0x20;//定时器1工作方式位8位自动重装

	TH1 = 0xFD;
	TL1 = 0xFD;//9600波特率的初值
	TR1 = 1;//启动定时器

	EA = 1;//开启总中断
	ES = 1;//开启串口中断
}
void sendByte(char data_msg)//传一个字符
{
	SBUF = data_msg;
	while(!TI);
	TI = 0;
}

void sendString(char* str)//传字符串
{
	while( *str != '\0'){
		sendByte(*str);
		str++;
	}
}

void Uart_Handler() interrupt 4
{
	char tmp;
	char i;

	if(RI)//中断处理函数中，对于接收中断的响应
	{
			RI = 0;//清除接收中断标志位
			tmp = SBUF;

			if(tmp == ':'){
				i = 0;
			}
			buffer[i++] = tmp;

			if(buffer[0] == ':' && buffer[1] =='o' && buffer[2] == 'p'){
				fengshan = 0;
				memset(buffer,'\0',12);

			}
			if(buffer[0] == ':' && buffer[1] == 'c' && buffer[2] == 'l'){
				fengshan = 1;
				D6 = 0;
				Delay1000ms();
				Delay1000ms();
				memset(buffer,'\0',12);
			}
	}

	if(TI);
}
uart.h文件

void UartInit(void);		//9600bps@11.0592MHz
void sendByte(char data_msg);
void sendString(char* str);
lcd1602.c文件
#include "reg52.h"
#include "intrins.h"
#include "delay.h"

#define databuffer  P0 //定义8位数据线，Po端口组
sbit RS = P1^0;
sbit RW = P1^1;
sbit EN = P1^4;


void check_busy()
{
	char tmp = 0x80;
	databuffer = 0x80;

	while(tmp & 0x80){//1000 0000
		RS = 0;
		RW = 1;
		EN = 0;
		_nop_();
		EN = 1;
		_nop_();
		_nop_();
		tmp = databuffer;
		EN = 0;
		_nop_();
	}
}

void Write_Cmd_Func(char cmd)//写指令
{
	check_busy();
	RS = 0;
	RW = 0;

	EN = 0;
	_nop_();
	databuffer = cmd;
	_nop_();
	EN = 1;
	_nop_();
	_nop_();
	EN = 0;
	_nop_();
}

void Write_Data_Func(char dataShow)//写数据
{
	check_busy();
	RS = 1;
	RW = 0;

	EN = 0;
	_nop_();
	databuffer = dataShow;
	_nop_();
	EN = 1;
	_nop_();
	_nop_();
	EN = 0;
	_nop_();
}


void LCD1602_INIT()
{
	//（1）延时 15ms
	Delay15ms();
//（2）写指令 38H(不检测忙信号)
	Write_Cmd_Func(0x38);
//（3）延时 5ms
	Delay5ms();
//（4）以后每次写指令，读/写数据操作均需要检测忙信号
//（5）写指令 38H：显示模式设置
	Write_Cmd_Func(0x38);
//（6）写指令 08H：显示关闭
	Write_Cmd_Func(0x08);
//（7）写指令 01H：显示清屏
	Write_Cmd_Func(0x01);
//（8）写指令 06H：显示光标移动设置
	Write_Cmd_Func(0x06);
//（9）写指令 0CH：显示开及光标设置}
	Write_Cmd_Func(0x0c);
}


void LCD1602_showLine(char row, char col, char *string)
{

	switch(row){

		case 1:
				Write_Cmd_Func(0x80+col);
				while(*string){
					Write_Data_Func(*string);
					string++;
				}
				break;

		case 2:
				Write_Cmd_Func(0x80+0x40+col);
				while(*string){
					Write_Data_Func(*string);
					string++;
				}
				break;

	}
}
lcd1602.H文件
void LCD1602_INIT();
void LCD1602_showLine(char row, char col, char *string);
dht11.c文件
#include "reg52.h"
#include "delay.h"

sbit dht = P3^3;//模块的data插在p3.3

char datas[5];

void DHT11_Start()
{
	dht = 1;
	dht = 0;
	//延时30ms
	Delay30ms();
	dht = 1;
	//卡d点；while(dht1); 卡e点 while(!dht) 卡f点：while(dht)
	while(dht);
	while(!dht);
	while(dht);
}

void Read_Data_From_DHT()
{
	int i;//轮
	int j;//每一轮读多少次
	char tmp;
	char flag;

	DHT11_Start();
	for(i= 0;i < 5;i++){
		//卡g点：while(!dht)       有效数据都是高电平，持续时间不一样，50us读，低电平0 高电平
		for(j=0;j<8;j++){
			while(!dht);//等待卡g点
			Delay40us();
			if(dht == 1){
				flag = 1;
				while(dht);
			}else{
				flag = 0;
			}
			tmp = tmp << 1;
			tmp |= flag;
		}
		datas[i] = tmp;
	}

}
dht11.h文件
void Read_Data_From_DHT();
delay.c文件
#include "intrins.h"
void Delay30ms()		//@11.0592MHz
{
	unsigned char i, j;

	i = 54;
	j = 199;
	do
	{
		while (--j);
	} while (--i);
}



void Delay40us()		//@11.0592MHz
{
	unsigned char i;

	_nop_();
	i = 15;
	while (--i);
}


void Delay1000ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void Delay15ms()		//@11.0592MHz
{
	unsigned char i, j;

	i = 27;
	j = 226;
	do
	{
		while (--j);
	} while (--i);
}
void Delay5ms()		//@11.0592MHz
{
	unsigned char i, j;

	i = 9;
	j = 244;
	do
	{
		while (--j);
	} while (--i);
}
delay.h文件
#include "intrins.h"

void Delay30ms();		//@11.0592MHz

void Delay40us();		//@11.0592MHz

void Delay1000ms();		//@11.0592MHz

void Delay15ms();		//@11.0592MHz

void Delay5ms();		//@11.0592MHz
config.h文件
sbit ledOne = P3^7;
sbit fengshan = P1^6;
main.c文件
#include "reg52.h"
#include "intrins.h"
#include "delay.h"
#include "lcd1602.h"
#include "uart.h"
#include "dht11.h"
#include "config.h"


char temp[8];
char huma[8];
extern char datas[5];

void Build_Datas()//利用ascall码来转换数字，发现规律每次需加0x30
{
	huma[0] = 'H';
	huma[1] = datas[0]/10 + 0x30;
	huma[2] = datas[0]%10 + 0x30;
	huma[3] = '.';
	huma[4] = datas[1]/10 + 0x30;
	huma[5] = datas[1]%10 + 0x30;
	huma[6] = '%';
	huma[7] = '\0';

	temp[0] = 'T';
	temp[1] = datas[2]/10 + 0x30;
	temp[2] = datas[2]%10 + 0x30;
	temp[3] = '.';
	temp[4] = datas[3]/10 + 0x30;
	temp[5] = datas[3]%10 + 0x30;
	temp[6] = 'C';
	temp[7] = '\0';

}

void main()
{

	Delay1000ms();
	UartInit();//串口初始化
	LCD1602_INIT();//LCD1602初始化
	Delay1000ms();
	Delay1000ms();
	ledOne = 0;
	while(1){
		Delay1000ms();
		Read_Data_From_DHT();
		if(datas[2] >= 24){
			fengshan = 0;
		}else{
			fengshan = 1;
		}
		Build_Datas();
		sendString(huma);
		sendString("\r\n");
		sendString(temp);
		sendString("\r\n");
		LCD1602_showLine(1,2,huma);
		LCD1602_showLine(2,2,temp);
	}
}

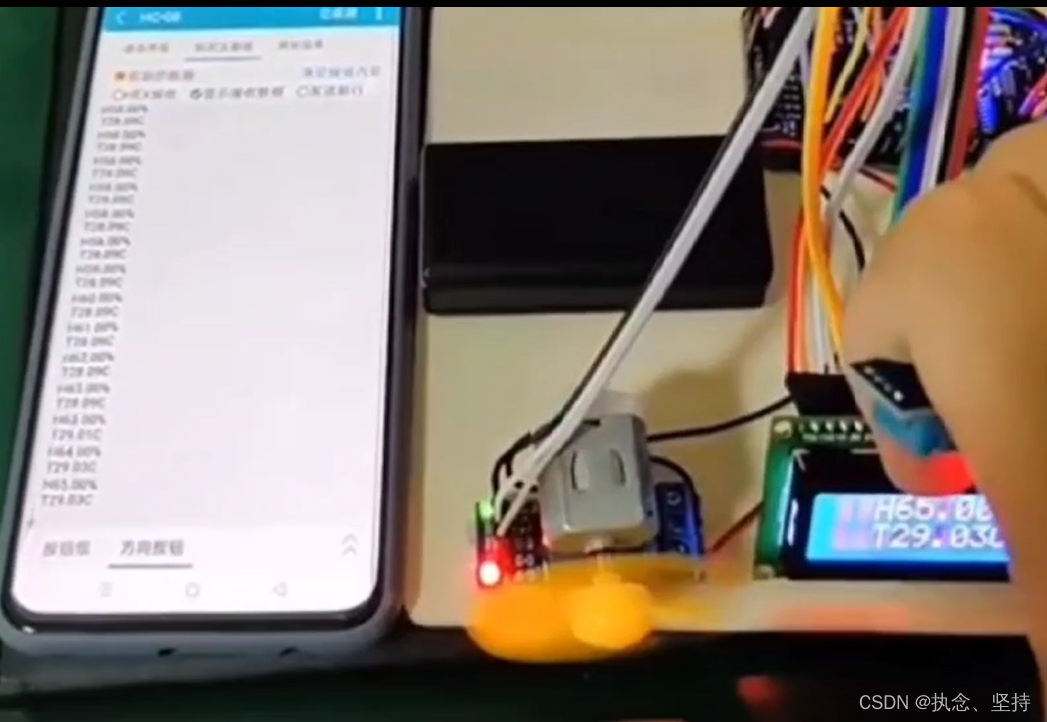

最终效果

在这里插入图片描述
