串口项目Wi-Fi控制灯

项目需求

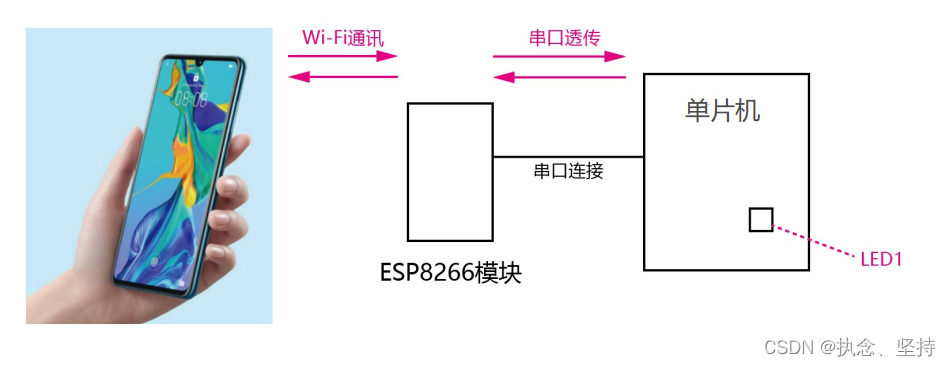

通过ESP8266模块,实现手机控制wifi插座/风扇/灯。

项目框图

在这里插入图片描述

所需硬件

ESP8266模块

CH340

杜邦线

项目设计及实现

  1. 项目设计
    在这里插入图片描述

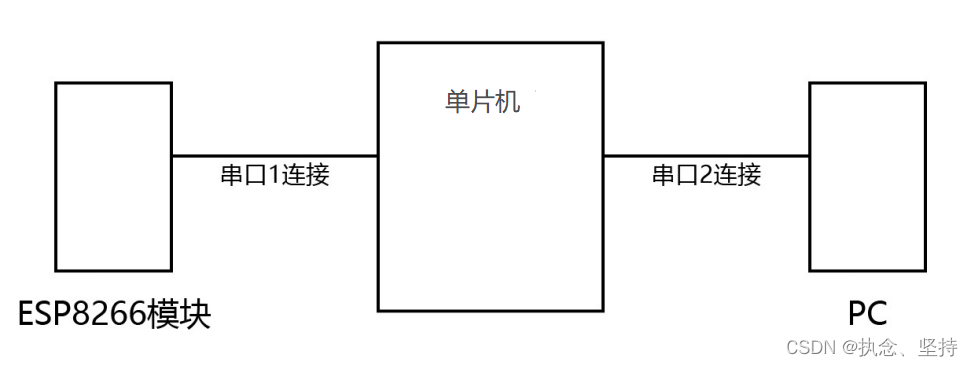

    串口1用于与ESP8266通讯,串口2连接PC,用于打印log,查看系统状态。

  2. 项目实现

注意:

  1. 工作中一般不直接在中断服务函数里处理数据,而是在收到数据后直接丢给队列,再处理数据;
  2. 在中断服务函数里尽量减少使用延时函数及打印函数

代码如下:

#define UART1_REC_LEN 200
//串口接收缓存(1字节)
uint8_t buf=0;
uint16_t UART1_RX_STA=0;

// 接收状态
// bit15, 接收完成标志
// bit14, 接收到0x0d
// bit13~0, 接收到的有效字节数目
uint8_t UART1_RX_Buffer[UART1_REC_LEN];

#define SIZE 12

char buffer[SIZE];
char LJWL[]  = "AT+CWJAP=\"TP-LINK_830B\",\"dzz020398\"\r\n";
char LJFWQ[] = "AT+CIPSTART=\"TCP\",\"192.168.1.104\",8880\r\n";
char TCMS[]  = "AT+CIPMODE=1\r\n";  //透传指令
char SJCS[]  = "AT+CIPSEND\r\n";   //数据传输开始指令
char CQMK[] = "AT+RST\r\n";
char AT_OK_Flag = 0; //OK返回值的标志位
char AT_Connect_Net_Flag = 0; //WIFI GOT IP返回值的标志位

int fputc(int ch, FILE *f)
{
	unsigned char temp[1] = {ch};
	HAL_UART_Transmit(&huart1, temp, 1, 0xffff);
	return ch;
}

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
	// 判断中断是由哪个串口触发的
	if(huart->Instance == USART1)
	{
		// 判断接收是否完成(UART1_RX_STA bit15 位是否为1)
		if((UART1_RX_STA & 0x8000) == 0)
		{
			// 如果已经收到了 0x0d (回车),
			if(UART1_RX_STA & 0x4000)
			{
				// 则接着判断是否收到 0x0a (换行)
				if(buf == 0x0a)
				{
					// 如果 0x0a 和 0x0d 都收到,则将 bit15 位置为1
					UART1_RX_STA |= 0x8000;

					// 查看是否收到 WIFI GOT IP
					if(!strcmp(UART1_RX_Buffer, "WIFI GOT IP")){
						HAL_UART_Transmit(&huart2, "WIFI GOT IP\r\n", strlen("WIFI GOT IP\r\n"), 100);
						AT_Connect_Net_Flag = 1;
					}

					// 查看是否收到 OK
					if(!strcmp(UART1_RX_Buffer, "OK")){
						HAL_UART_Transmit(&huart2, "OK\r\n", strlen("OK\r\n"), 100);
						AT_OK_Flag = 1;
					}

					// 查看是否收到 FAIL
					if(!strcmp(UART1_RX_Buffer, "FAIL")){
						HAL_UART_Transmit(&huart2, "FAIL\r\n", strlen("FAIL\r\n"), 100);
						int i = 0;
						for(i = 0; i < 5; i++)
						{
							HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_8);
							HAL_Delay(1000);
						}
						HAL_GPIO_WritePin(GPIOB, GPIO_PIN_9, GPIO_PIN_RESET);
						printf(CQMK);
					}

					// 灯控指令
					if(!strcmp(UART1_RX_Buffer, "L-1")){
						HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8, GPIO_PIN_RESET);
					}

					if(!strcmp(UART1_RX_Buffer, "L-0")){
						HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8, GPIO_PIN_SET);
					}

					memset(UART1_RX_Buffer, 0, UART1_REC_LEN);
					UART1_RX_STA = 0;
				}
				else
					// 否则认为接收错误,重新开始
					UART1_RX_STA = 0;
			}
			else // 如果没有收到了 0x0d (回车)
			{
					//则先判断收到的这个字符是否是 0x0d (回车)
					if(buf == 0x0d)
					{
						// 是的话则将 bit14 位置为1
						UART1_RX_STA |= 0x4000;
					}
					else
					{
						// 否则将接收到的数据保存在缓存数组里
						UART1_RX_Buffer[UART1_RX_STA & 0X3FFF] = buf;
						UART1_RX_STA++;
						// 如果接收数据大于UART1_REC_LEN(200字节),则重新开始接收
						if(UART1_RX_STA > UART1_REC_LEN - 1)
							UART1_RX_STA = 0;
					}
			}
		}
		// 重新开启中断
		HAL_UART_Receive_IT(&huart1, &buf, 1);
	}
}

int main(void)
{
  /* USER CODE BEGIN 1 */
  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_USART1_UART_Init();
  MX_USART2_UART_Init();
  /* USER CODE BEGIN 2 */
	HAL_NVIC_SetPriority(SysTick_IRQn,0,0);
	// 开启接收中断
	HAL_UART_Receive_IT(&huart1, &buf, 1);
	HAL_UART_Transmit(&huart2, "let's go\r\n", strlen("let's go\r\n"), 100);

	//发送联网AT指令并等待成功
	printf(LJWL);

	while(!AT_OK_Flag) HAL_Delay(50);
	AT_OK_Flag = 0;

	//发送连服务器指令并等待成功
	printf(LJFWQ);
	while(!AT_OK_Flag) HAL_Delay(50);
	AT_OK_Flag = 0;

	//发送透传模式指令并等待成功
	printf(TCMS);
	while(!AT_OK_Flag) HAL_Delay(50);
	AT_OK_Flag = 0;

	//发送数据传输指令并等待成功
	printf(SJCS);
	while(!AT_OK_Flag) HAL_Delay(50);

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
		printf("dzz hello\r\n");
		HAL_UART_Transmit(&huart2, "hello dzz\r\n", strlen("hello dzz\r\n"), 100);
		HAL_Delay(3000);
  }
  /* USER CODE END 3 */
}
WLAN是英文WirelessLAN的缩写,就是无线局域网的意思。无线以太网技术是一种基于无线传输的局域网技术,与有线网络技术相比,具有灵活、建网迅速、个人化等特点。将这一技术应用于电信网的接入网领域,能够方便、灵活地为用户提供网络接入,适合于用户流动性较大、有数据业务需求的公共场所、高端的企业及家庭用户、需要临时建网的场合以及难以采用有线接入方式的环境等 作为全球公认的局域网权威,IEEE802工作组建立的标准在过去二十年内在局域网领域独领风骚。这些协议包括了802.3Ethernet协议、802.5TokenRing协议、802.3z100BASE-T快速以太网协议。在1997年,经过了7年的工作以后,IEEE发布了802.11协议,这也是在无线局域网领域内的第一个国际上被认可的协议。  在1999年9月,他们又提出了802.11b"HighRate"协议,用来对802.11协议进行补充,802.11b在802.11的1Mbps和2Mbps速率下又增加了5.5Mbps和11Mbps两个新的网络吞吐速率。利用802.11b,移动用户能够获得同Ethernet一样的性能、网络吞吐率、可用性。这个基于标准的技术使得管理员可以根据环境选择合适的局域网技术来构造自己的网络,满足他们的商业用户和其他用户的需求。802.11协议主要工作在ISO协议的最低两层上,并在物理层上进行了一些改动,加入了高速数字传输的特性和连接的稳定性。
